トップビームロールフォーミングマシン

プロファイルの設計と適用

トップビームロールフォーミングマシンは、頑丈な構造用途に合わせた高精度のプロファイルを生成するように設計されています。厳格な寸法公差で設計された出力プロファイルは、信頼性の高い耐荷重能力と優れた構造的完全性を保証し、要求の厳しい建設環境や大規模なエンジニアリング プロジェクトに非常に適しています。

主なパラメータと仕様

以下の技術仕様は、ロール成形機の中核となる機能の概要を示しています。これらのパラメータにより、装置が工業生産基準を満たしていることが保証され、継続的な製造作業に安定性、精度、長期耐久性が提供されます。

追加の技術仕様

• メインモーター: ダブルサーボモーター (22KW + 22KW)。ブランド: Huichuan、精密な制御と強力なパワーを提供し、重荷重成形に対応します。安定した伝達と高い作業効率を実現する
• 減速機： Kシリーズ。
• チェーン: ポラロイド ブランド。連続生産における高い引張強度と耐摩耗性で選ばれています。
• 構造的完全性: すべてのネジボルトはグレード 8.8 を使用しています (安価な代替品で使用される標準グレード 4.8 とは異なります)。これにより、機械構造がしっかりと固定された状態が維持され、長期稼働時の機器の耐用年数が大幅に延長されます。

主な機能と利点

この機械は、生産の柔軟性、機器の寿命、厳格な品質コンプライアンスに重点を置いて設計されており、産業バイヤーやプロジェクト マネージャーの中核的な懸念に直接対処します。

• 業界リーダーからの信頼: この機械は、フォーチュン 500 企業 CSCME (中国国家建設工程公司) のプロジェクト用に特別に設計されており、トップレベルの工業規格を満たす能力を証明しています。
• 高度な冷却および潤滑： 専用の冷却および潤滑装置が装備されています。このシステムは摩擦抵抗を効果的に低減し、成形ローラーの耐用年数を延ばし、最終的なロール成形プロファイルの滑らかで欠陥のない表面を保証します。

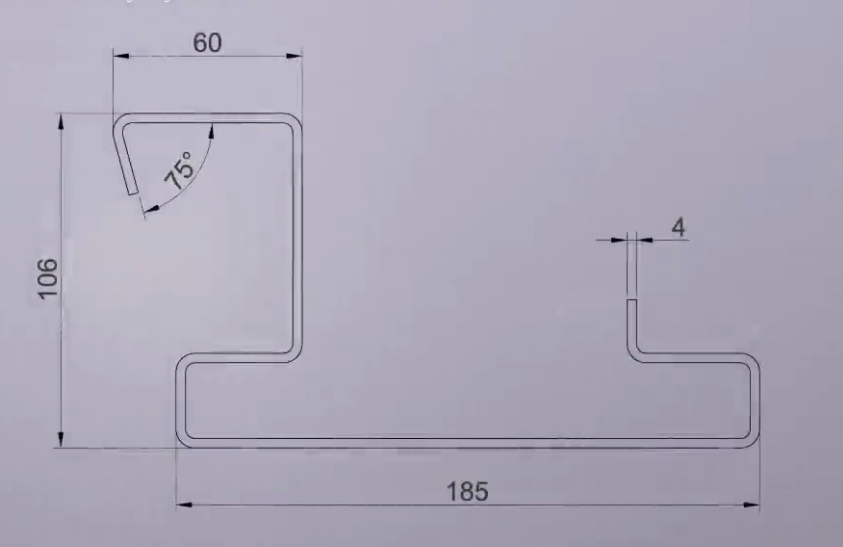

• 高い生産柔軟性 (1 台のマシンで 2 つのプロファイル): 上部の角度は 75° と 90° の両方に調整可能です。この革新的な設計により、プロジェクトの設置において高い柔軟性が維持され、1 台の機械投資で 2 つの異なるプロファイル仕様を作成できるため、調達コストが削減されます。
• 厳格な規格準拠: この機械は中国国家規格 GB/T34385-2017 (冷間圧延成形機械の一般技術仕様) の要件を厳密に満たしており、信頼できる品質と操作の安全性を保証します。

制作ワークフロー

生産ラインは高度に自動化されており、原材料から完成品までシームレスに移行し、手作業による介入を最小限に抑え、生産効率を最大化します。

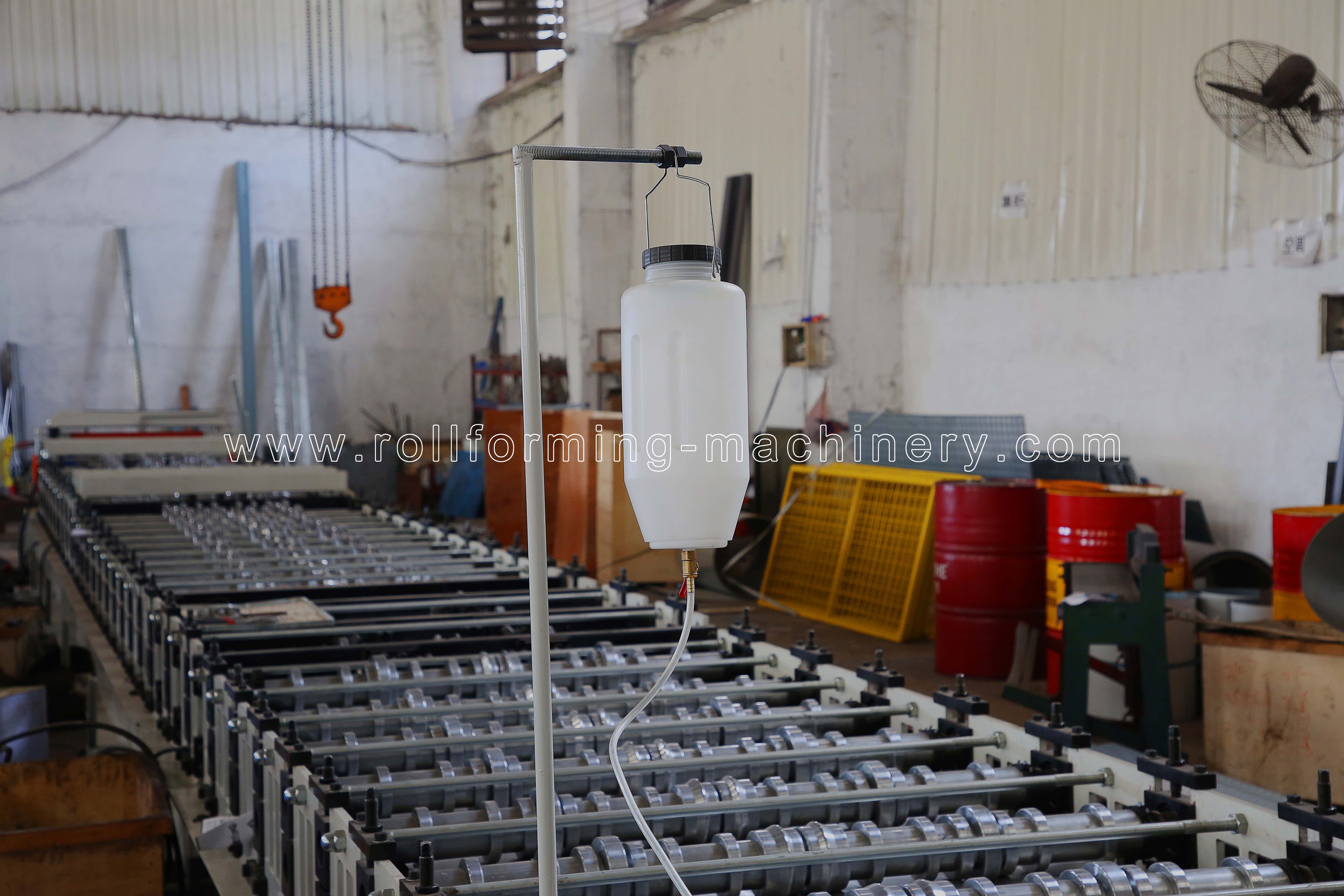

マシンコンポーネントが表示されます

生産ラインの各コンポーネントは高品質の素材と精密なエンジニアリングで製造されており、ワークフロー全体にわたって安定したパフォーマンスを保証します。

1. 油圧アンコイラー

2. 給餌ガイド

3. レベリング装置

4. 潤滑装置

5. 油圧ポストパンチ装置

6. 冷水装置

完成品ショー

完成した上部梁は、正確な寸法、滑らかな表面、一貫した構造強度を備えており、要求の厳しい建設プロジェクトにすぐに組み込むことができます。

パッケージングと配送

梱包方法: 機械本体は裸の状態で発送されますが、輸送中のほこりや腐食から守るために、丈夫なプラスチックフィルムでしっかりと覆われています。慎重にコンテナに積み込まれ、スチールロープとロックを使用してしっかりと固定されるため、長距離の海上輸送でも安全で安定した状態が保たれます。

貿易条件

• 最小注文数量 (MOQ): 1 セット
• 納期: 注文確認後約 45 営業日
• 積地港: アモイ港
• 支払条件: T/T または L/C による
• 世界輸出: 台湾、英国、フランス、シンガポール、ギリシャ、オーストラリア、米国、メキシコ、ブラジル、チリ、ボリビア、トリニダード、イスラエル、サウジアラビアなどを含む 50 以上の国と地域への輸出に成功。
