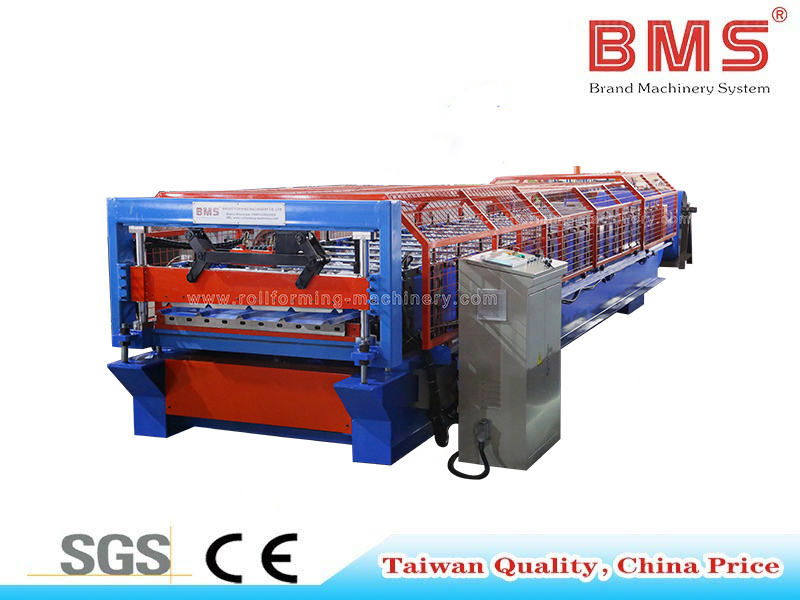

AG パネルロール成形機 0.3-0.8MM 安全カバー付き

アメリカ/カナダでの熱い販売

可用性ステータス:

数量：



お問い合わせバスケット

モデル：
YX19.05-914.4
製品ブランド：
BMS

製品説明

プロフィール

AG パネルロール成形機は、厚さ 0.3 ～ 0.8 mm の高精度の金属屋根および壁パネルを製造するように設計されています。正確なプロファイル設計により正確な寸法が保証され、さまざまな金属建築用途に優れた構造的完全性と耐候性を提供します。

製品の説明と主なパラメータ

包括的な安全カバーを装備したこのロール成形機は、15 ～ 20m/分の効率的な生産速度を維持しながら、オペレーターを確実に保護します。この機械は、亜鉛メッキ (GI)、ガルバリウム (GL)、およびカラーコーティングされた鋼板を処理するために設計されており、堅牢な H450 鋼製本体フレームと 20 の安定した成形ステーションを備えています。高度な PLC 制御システムの統合により、正確な長さ測定と自動操作が可能になり、大規模な建材製造に理想的なソリューションとなります。

いいえ。	主なパラメーター		ロール形成ミルパラメーター
1。	材料の厚さ	0.3-0.8mm	ステーションの形成	20ステップ
2。	給餌幅	図面によると	ボディフレーム	H450
3。	アプリケーション資料	GI、GL、カラーコート板、亜鉛メッキ板	側壁の厚さ	Q235 T18mm
4。	電気標準	220V/60Hz/3ph	シャフト径	45＃スチール、φ75mm
5。	カッター素材	CR12MOV	主なモーターパワー	7.5kw
6。	降伏強度	350-550Mpa	ネジボルト	グレード8.8
7。	形成速度	15-20m/min	有効幅	914.4mm
8。	制御システム	PLC制御システム	ローラー	GCR15、熱処理HRC58—62
9。	油圧モーター	4kw	機械の色	青+ブラック+オレンジ
10。	テスト材料	BMS は、機械テストの 2 週間前に購入する飼料のサイズを提供します

ワークフロー

生産プロセスは高度に自動化されており、最大限の効率と一貫したパネル品質を保証します。継続的なワークフローにより、コイル供給から最終製品のスタッキングまでの手動介入が最小限に抑えられます。

アンコイラー → 供給装置 → メインロール成形機 → 油圧ポスト切断装置 → PLC 制御システム → 油圧ステーション → 出口ラック*3

マシンコンポーネントが表示されます

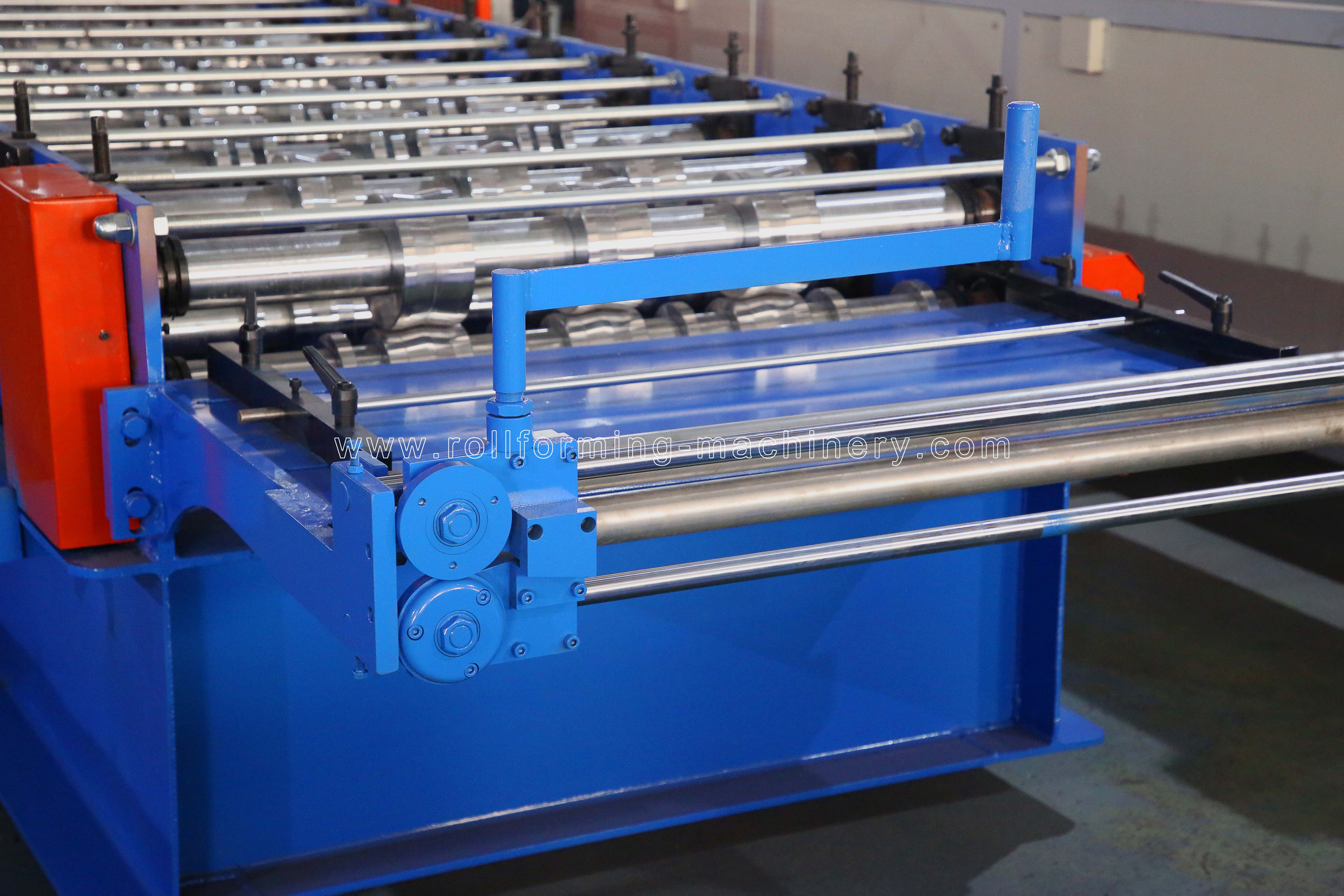

給餌装置

供給装置は材料をロール成形機にスムーズに導くように構成されており、材料の偏りを効果的に防止し、無駄を最小限に抑えます。本体フレームには高強度 450#H型鋼を溶接しており 、安定性は抜群です。ローラーは高級 45# スチールから製造され、CNC 旋盤で加工され、耐久性を高めるために熱処理されています。特定の製造要件に合わせて、オプションの黒色処理またはハードクロムコーティングをご利用いただけます。

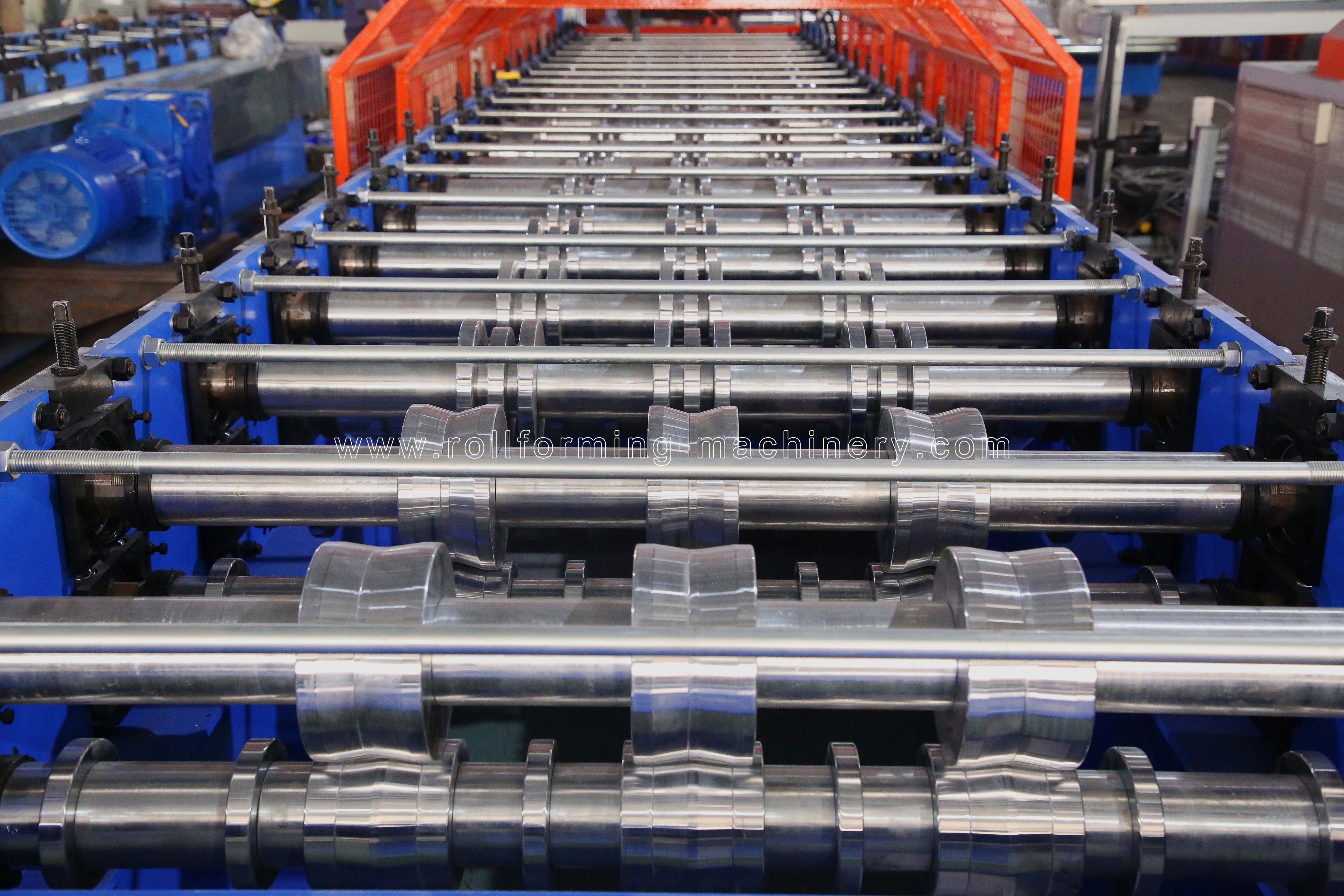

メインロールフォーミングミル

生産ラインの中核として機能するメインロールフォーミングミルは、正確なパネルプロファイルと長期にわたる耐摩耗性を保証します。効率的な供給材料ガイドを装備しており、高速運転でも材料の無駄を防ぎます。堅牢な構造により、連続的な重負荷のロール成形プロセスでも安定したパフォーマンスが保証されます。

手動プレカッター

操作が簡単で材料を大幅に節約できるように設計された手動プレカッターは、PLC 制御システムとインテリジェントに接続されています。 PLC は、ロール成形中に必要なプロファイル長さを計算します。材料の変更が必要になると、システムはオペレータにコイルがメインミルに入る前に手動でコイルを剪断するよう警告します。この高度な機能により、材料切り替え時に無駄が発生しません。

油圧ポストカッター

ポストカッティングデバイスは 2 ピースのカッティングブレード設計を採用しており、ブランキングや変形のないきれいなカットを保証します。メインエンジン油圧ステーションからの 3KW 油圧モーターによって駆動され、2 秒の迅速な切断時間で 0 ～ 16Mpa の切断圧力を実現します。切削工具は Cr12MoV (SKD11 相当) から鍛造され、HRC58 ～ 62 まで熱処理されており、少なくとも 100 万回の切削に耐える長寿命を実現しています。

パッケージングと配送

梱包方法: 機械が完璧な状態でお客様の施設に届くように、当社では厳格な梱包基準を実施しています。機械の本体は裸ですが、ほこりや湿気による腐食を防ぐために、その後、輸送用コンテナに積み込まれ、頑丈なスチールワイヤロープとロックを使用してしっかりと固定されます。この専門的な梱包方法は、長距離海上輸送の過酷さに耐えられるように特別に設計されています。頑丈なプラスチックフィルムで注意深く覆われています。

機械生産品と工場詳細

AG パネルロール成形機は、金属屋根および壁パネルの高品質の生産を保証します。以下は、機械によって生成された正確なプロファイルの例と、当社の包括的な製造施設の機能の詳細です。

アプリケーションケース

AG パネルロール成形機は 、住宅および商業建築の両方の厳しい業界基準を満たすプレミアムグレードの AG パネルを製造するように設計されています。完成したパネルは、正確な寸法、優れた構造的完全性、一貫した表面仕上げを特徴としており、さまざまな建築用途で最適なパフォーマンスと信頼性の高い設置を保証します。

AGパネルロール成形機

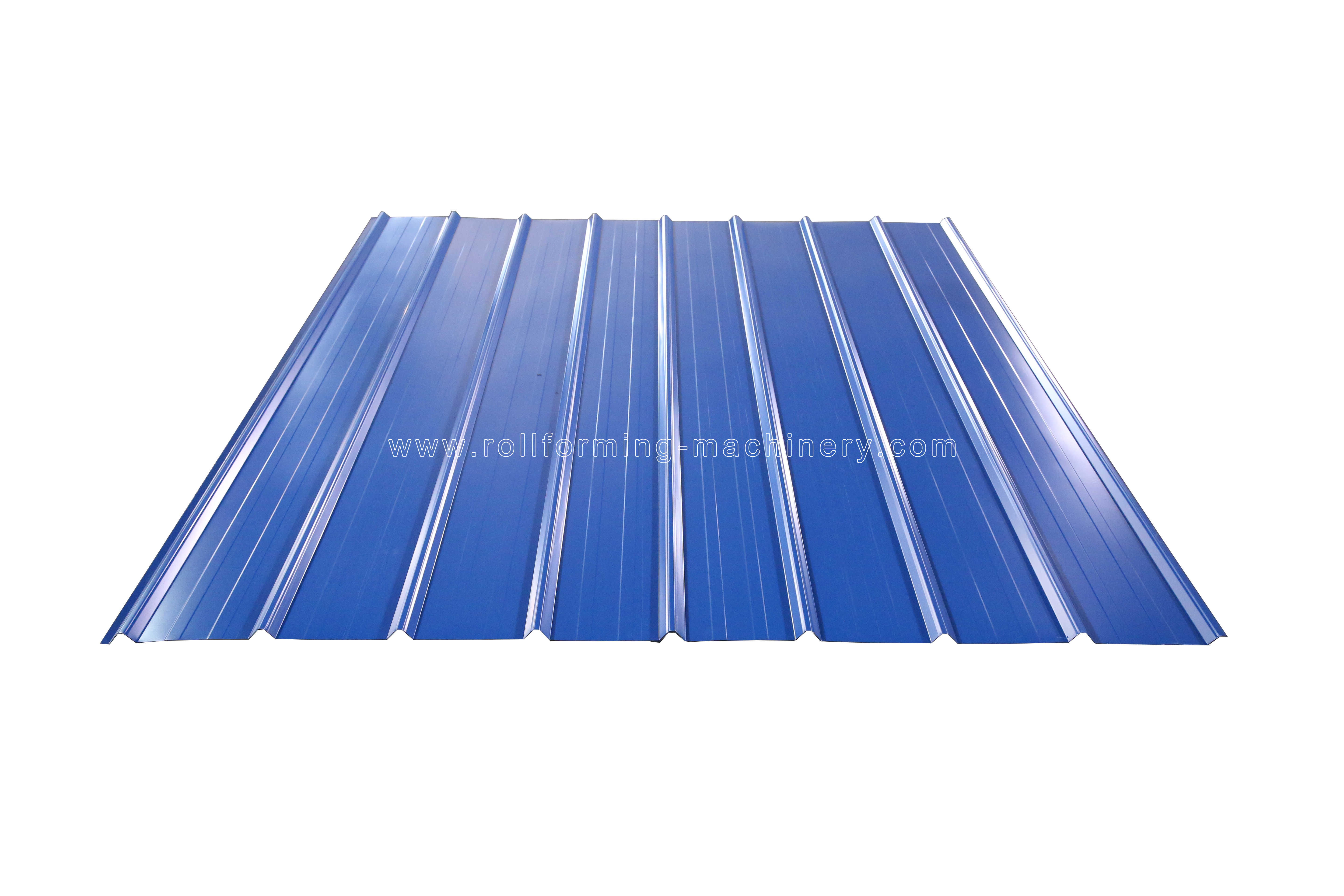

AGパネル完成品

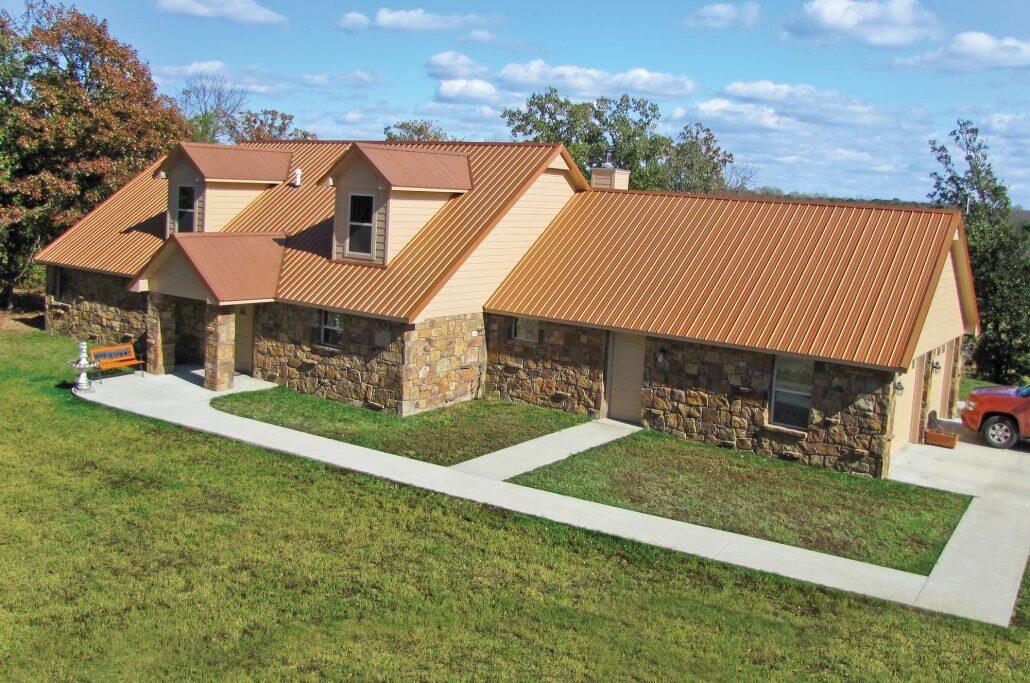

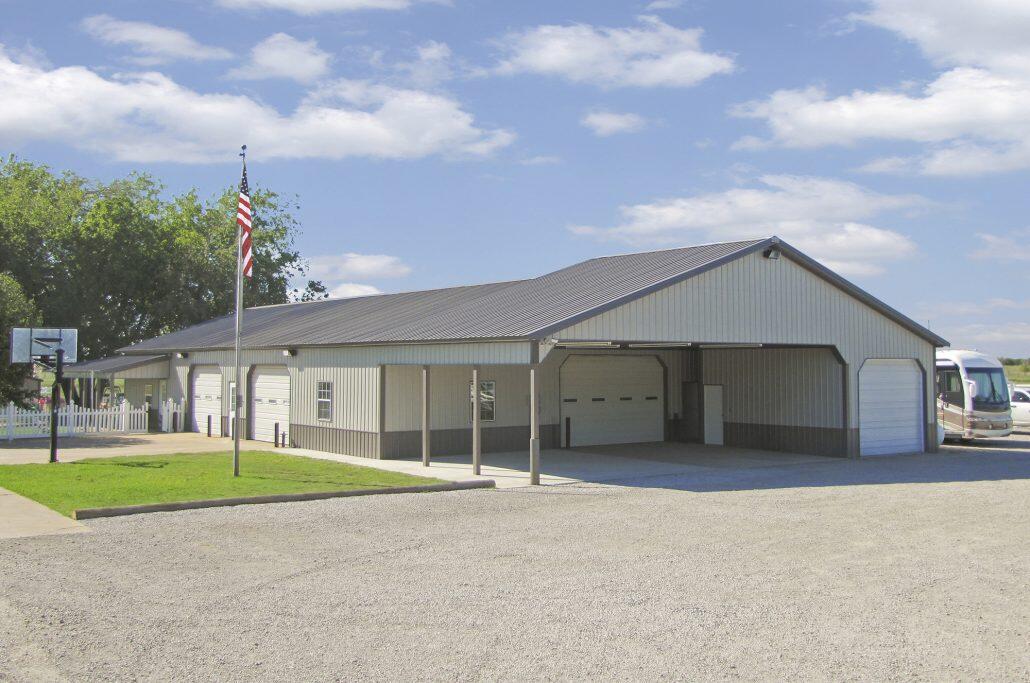

この装置で生産されるAGパネルは、耐候性、構造耐久性、美観に優れているため、さまざまな建築プロジェクトに幅広く活用されています。農業施設や工業用倉庫から現代の住宅の屋根や外壁被覆に至るまで、これらのパネルは信頼性の高い保護と長期にわたる価値を提供し、エンドユーザーのメンテナンスのリスクを効果的に軽減します。
