クイックチェンジ式棚梁ロール成形機

製品説明

クイックチェンジタイプシェルフビームロールフォーミングマシンは、頑丈な保管ラックビームを連続的かつ正確に生産するために特別に設計された高効率の工業用製造ラインです。ストレージ機器製造業界の厳しい要求を満たすように設計されたこの機械は、高い構造的完全性、正確な寸法精度、および迅速なプロファイル変更を保証します。この装置は、堅牢な機械構造と高度な PLC 制御システムを統合することにより、ダウンタイムを大幅に最小限に抑え、材料の無駄を削減し、大規模な製造タスクの全体的な生産量を最大化します。

プロフィール図面

ロール成形機は、頑丈な棚の梁に必要な正確なプロファイル図面を処理できるように専門的に設計されています。精密なローラー設計により、あらゆる角度と曲線が厳格な耐荷重と組み立て要件を満たし、信頼性の高いラック システムの強固な基盤を提供します。

主な技術パラメータ

以下の技術仕様は、ロール成形機の中核機能を詳しく説明しています。材料の厚さの互換性から成形速度やモーター出力に至るまで、あらゆるパラメータが最適化され、棚ビームの安定した高速生産が保証されます。

制作ワークフロー

ロール成形プロセスは高度に自動化された連続的なシーケンスに従い、未加工のコイルから完成品のシェルフビームまで生産を合理化するように設計されています。この論理的なワークフローにより、手動介入が最小限に抑えられ、一貫したプロファイル品質が保証され、高い生産速度が維持されます。

手動デコイラー（3トン） → 供給ガイド装置 → メインロール成形機 → 油圧ポストカッター → PLC制御システム → 出口ラック

コアマシンコンポーネントの展示

給餌ガイドデバイス

ガイド位置を正確に調整して、適切な材料供給が可能です。この機構により、スチール コイルがスムーズかつ完璧な位置でロール成形機に入ることが保証され、材料のずれが防止され、最終的な棚梁の寸法精度が保証されます。

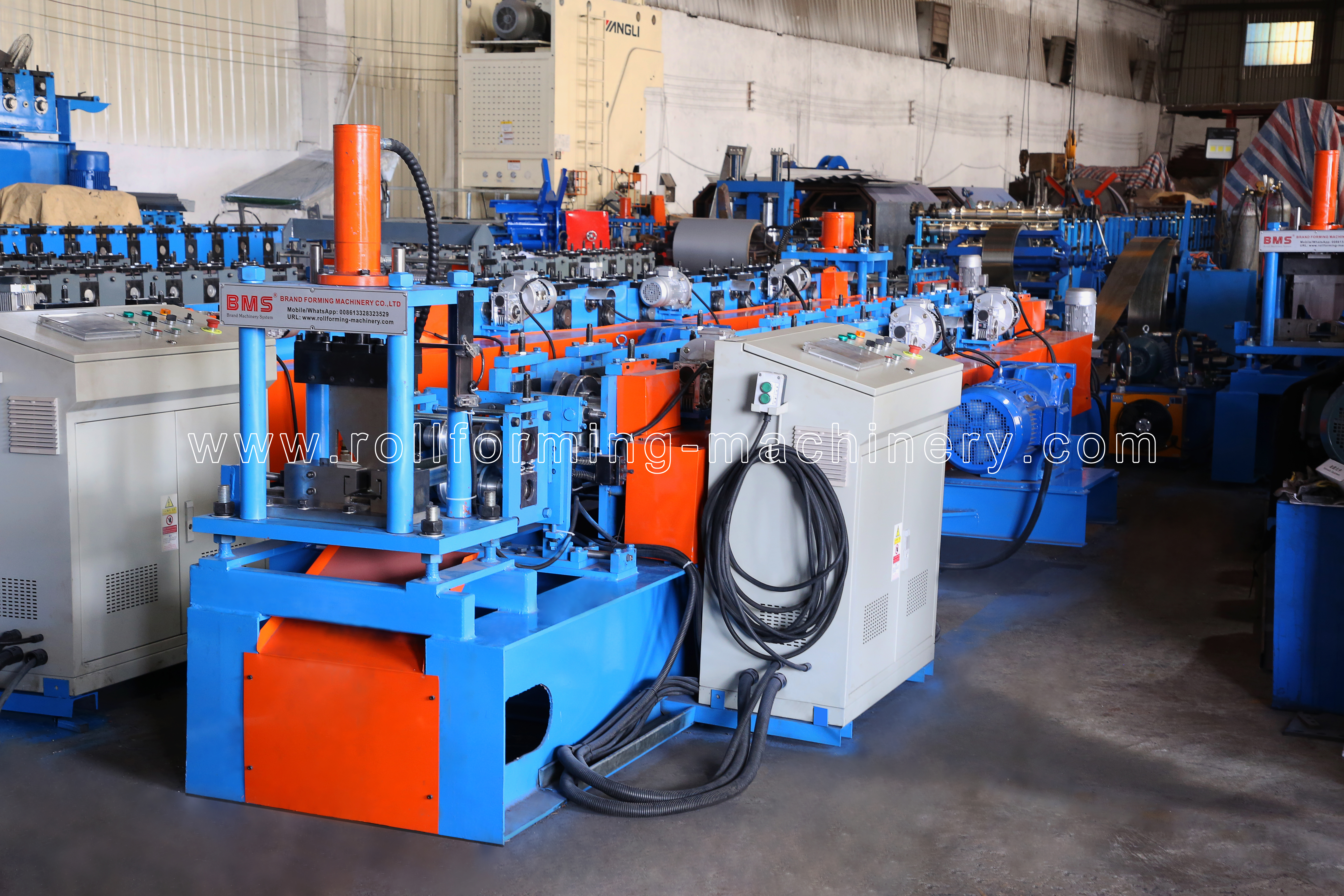

メインロールフォーミングミル

生産ラインの核となる本体フレームはを溶接で製作した頑丈な構造となっており H400系鋼 、高速運転でも抜群の安定性を発揮します。サイド肉厚はQ235 t18mm 鋼板を使用しています。成形ローラーは高級 Cr12 Mov 鋼から製造され、CNC 旋盤と熱処理によって加工され、HRC58 ～ 62 の硬度を達成し、長期的な耐摩耗性を保証します。

• シャフト直径: ф80/ф65mm 、正確な回転のために精密機械加工されています。

• トランスミッション: ギア/スプロケット駆動、 約 5 段階の 成形ステーションを利用。

• メインモーター: 柔軟な動作のための周波数速度制御を備えた 5.5 KW 。

• 実際の成形速度: 16-20m/分、生産効率を最適化します。

PLC統合による手動プレカッター

簡単な操作と大幅な材料節約を考慮した手動プレカッターを装備しています。プレカッターは PLC 制御システムとインテリジェントに接続されています。生産中、PLC はプロファイルの長さを継続的に計算します。新しいバッチに材料の変更が必要になると、PLC は残りの数量に必要な正確な長さを計算し、オペレーターに警告します。オペレーターは、ロール成形セクションに入る前に材料を手動で剪断することができます。この高度な機能により、材料のシームレスな移行が保証され、無駄が排除され、生産ワークフローが高度に最適化されます。

機械生産製品と詳細

完成した棚ビームは、きれいなエッジ、正確な断面、および一貫した品質を示し、頑丈な産業用ラックの組み立てに最適です。

アプリケーションケース

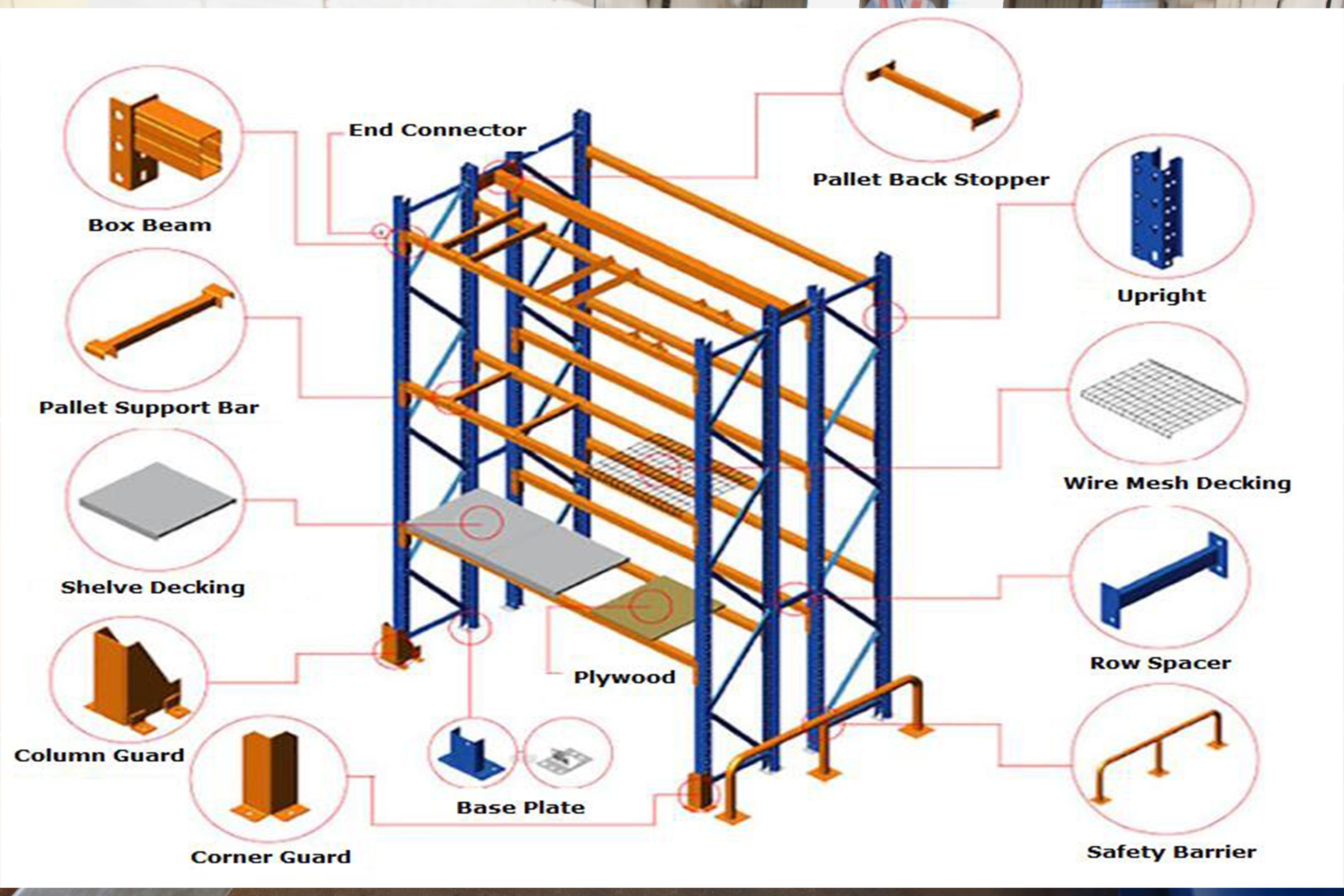

高品質に仕上げられたスチール製棚ビーム

クイックチェンジタイプ棚梁ロール成形機は、優れた寸法精度と構造的完全性を備えた高品質の鋼製棚梁を製造するように設計されています。完成品は、正確なプロファイル、一貫した形状、滑らかな仕上げを特徴とし、産業用ストレージ ソリューションのシームレスな組み立てを保証します。これらの高品質のビームは、現代の倉庫環境の厳しい耐荷重要求を満たすように設計されています。

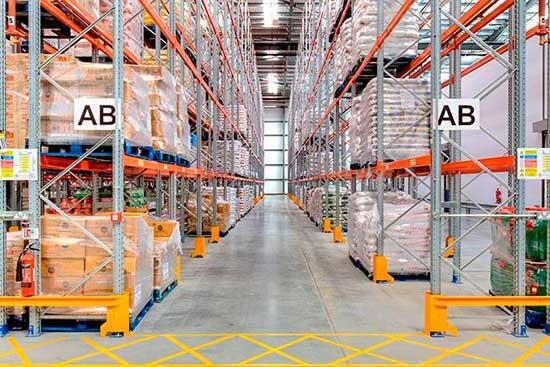

ストレージラックシステムにおける信頼性の高いアプリケーション

頑丈な倉庫ラック、物流配送センター、産業用保管施設向けに設計されたロール成形棚ビームは、優れた耐荷重性と長期安定性を実現します。これらの堅牢なコンポーネントは、パレット ラック システムの信頼性の高いバックボーンを形成し、施設管理者が垂直スペースの利用率を最大化しながら、重い在庫保管の運用の安全性と効率性を確保できるようにします。
