高速道路Wビームロール成形機CESGSISO9001証明書

それは主に高速道路、国道、地方道路、都市道路、農村道路、その他の自動車車線の安全ガードレールで使用されています。
可用性ステータス:
数量:
  • BMS

仕様of

機械を形作る高速道路Wビームロール


プロフィール

タイプ1


タイプ2

材料

有効幅:312/502 / 506mm


材質の厚さ:2.5~3.81mm


適用材料:亜鉛めっき鋼、熱間圧延鋼コイル


降伏強度345-550MPaで


検査厚さ:2.67 / 3.42 / 3.43mm


フォロー

6トンの油圧デコイラー→レベリング装置→油圧パンチング装置→給紙装置→主機械システム→油圧ポスト切削→出口ラック



パンチングホール:(次のように)

タイプ1:19x64と23倍29;タイプ2:19x64と23x29

総ニーズ2パンチング型

機械部品

1)6トン油圧デコイラー:1セット

2)給餌とレベリング装置


供給材料ガイドとレベリング装置を用いて


4つの全体のシャフトのレベリング装置を3つずつ上げます


から作られたボディフレームH450型スチール沿って溶接;サイド壁の厚さ:Q235 T30MM製造されたシャフト45#スチール、直径=φ120mm、ハードクロムコーティング、機械加工された調整

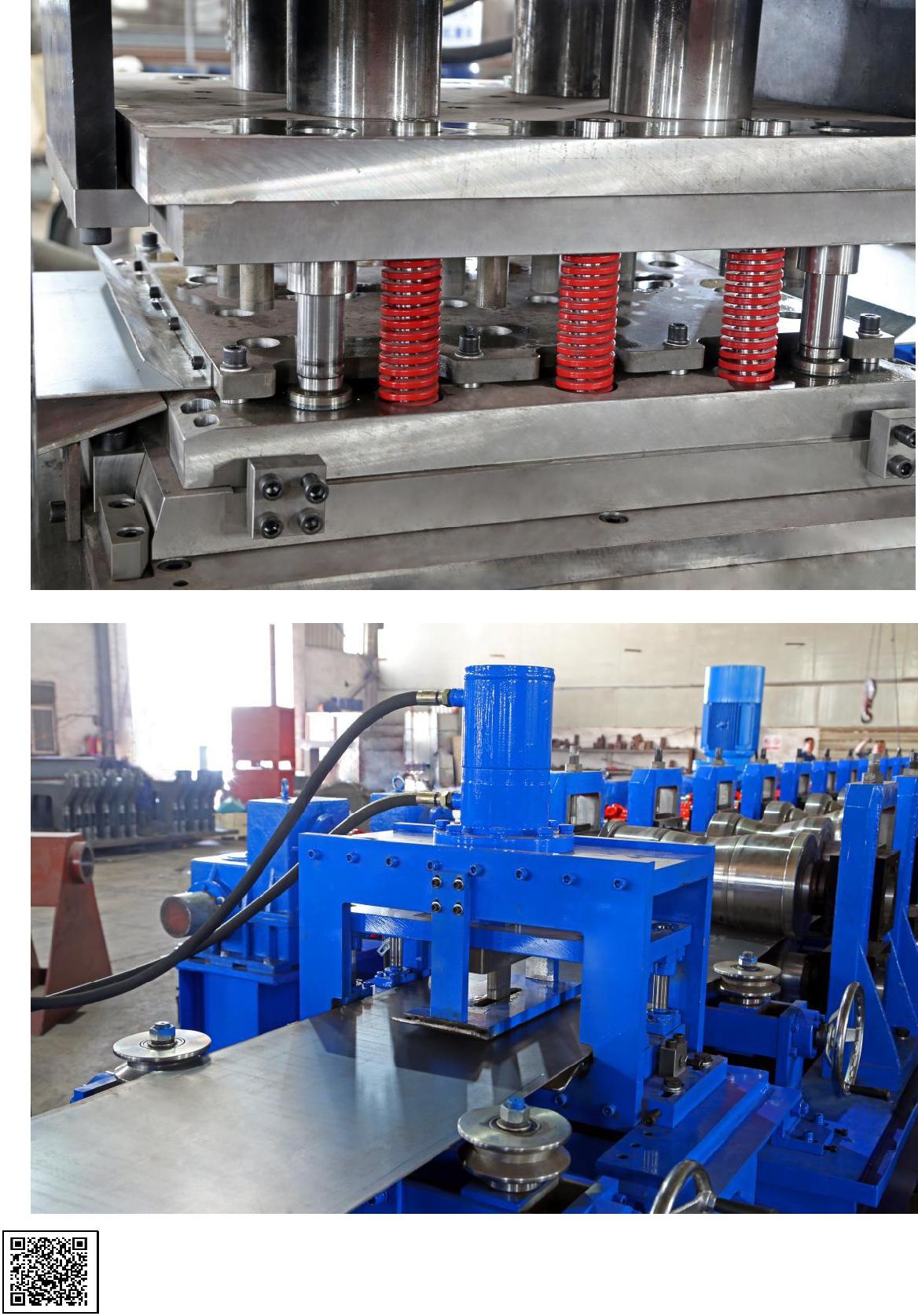

3)パンチングホール端末(4つのパンチングホール金型で)


油圧モーター:37kw、油圧範囲:0-25MPA(250bar)


パンチングと切削工具材料:スチールCR12MOV(= D2スチール、100万回 パンチング/カッティングライフ)、HRC58-62度への熱処理


2気筒穴のパンチングシステム 、合計4つのパンチング型を必要とする29x64と23x29&20x65&24x30


4)主機械

から作られたボディフレームH450型スチール溶接によって


から製造されたローラーCR12、CNC旋盤、熱処理シャフトの直径=ф95、精密機械加工


ギアボックスドライブ(パワー付きの上部ローラー)


列式構造設計(鋳鉄記念アーチ、厚さ:55mm)ギアボックスの運転、19ステップ申込用紙へ


メインモーター=45kw、周波数スピードコントロール速度Redcucer Motor:Kシリーズ


スライドブロック:150 * 150mm


全ての8.8級のネジボルト(安い工場は低級4.8を使用)修正するために 機械の長い時間実行中の機械構造と長寿命


実際の成形速度12-16m / min


水の寒さで端末(より良い製品のために)


19ギアボックスドライブ、38トランスミッションシャフト(上)シャフト下)

列型Str設計(鋳鉄記念アーチ、厚さ:55mm)

5)油圧切断後端末(合計2つのカッター金型が必要です)

カットする投稿、停止します切断、3切断ブレード設計、ブランキング油圧モーターなしのピースタイプ:パンチング装置が油圧ステーションを共有している37KW


切断圧力:0-25MPA(250bar);切断工具材料:CR12Mov.(=少なくともSKD11 カッティング寿命の100万回)、HRC58-62度への熱処理


切断力はによって提供されます独立した油圧ステーション

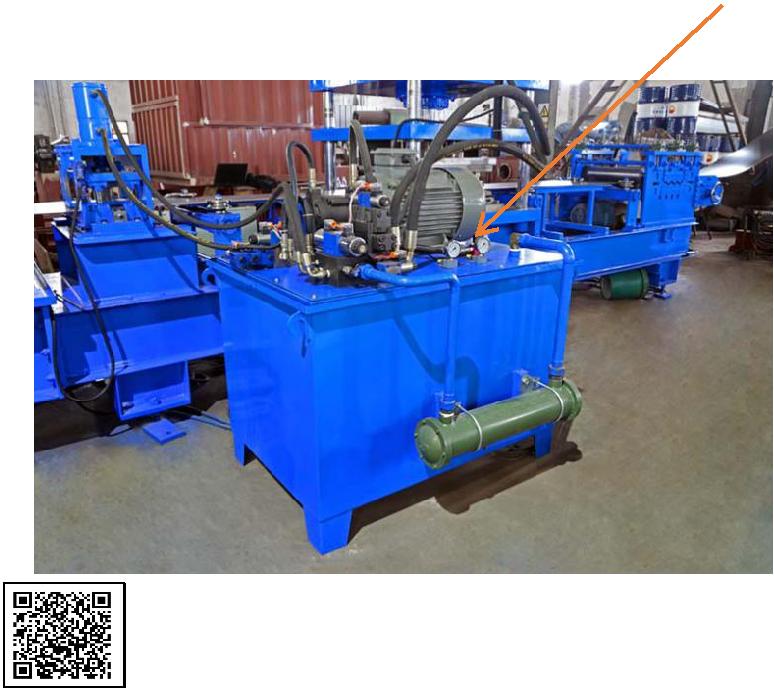

油圧システムオイルのオイルフィルター付きろ過、循環する油がきれいであることを確認します 油圧システムの寿命を長く。(下の写真を参照)

\

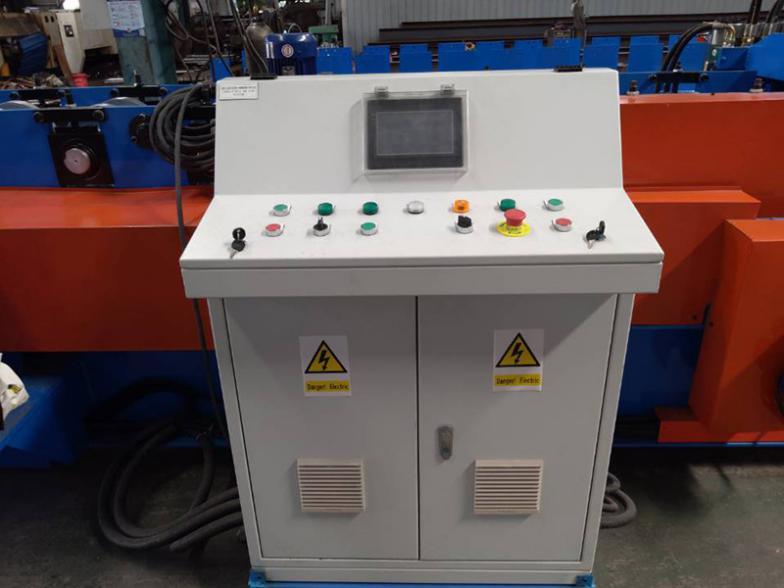

6)PLC制御システム

生産を入力してくださいデータ(製造バッチ、PC、長さなど)タッチスクリーンでは、生産を終了することができます自動的.


インバータ、エンコーダなどと組み合わせる


長さのトレランス±1≦1んん

電圧を制御する24V

7)出口ラック:駆除 単位、簡単な動きのためにローラー



8)完成品
