高効率マルチプロファイルケーブルトレイロール成形機

製品説明

高効率マルチプロファイル ケーブル トレイ ロール成形機は、連続的な重負荷の工業生産向けに設計されています。この生産ラインは、厚さ 0.6 mm ～ 2.5 mm の亜鉛メッキ コイルを処理するように設計されており、さまざまなケーブル トレイ プロファイルに合わせて正確な成形と一貫した生産を保証します。高度な PLC 制御システムと堅牢な機械構造を統合することにより、この装置は手動介入を大幅に削減し、材料の無駄を最小限に抑え、全体的な製造効率を向上させます。これは、厳密な寸法公差を維持しながら生産能力の拡大を目指す施設にとって理想的な投資です。

技術仕様

この機械は堅牢な H450 ボディ フレームに基づいて構築されており、高速動作中に優れた安定性を提供します。精密機械加工された Gcr15 スチール ローラーを備えた 20 ステップの成形ステーションは、スムーズな材料の流れと正確なプロファイル曲げを保証します。毎分 15 ～ 20 メートルの成形速度と強力な 11*4 KW メイン モーターを備えたこのシステムは、大量生産に最適化されています。以下は、主要なパラメータとロール成形機の詳細な技術仕様です。

自動化されたワークフロー

原材料から最終製品までシームレスな操作を保証するために、機械は生産量を最大化し、手動介入を最小限に抑えるように設計された高度に自動化されたワークフローに従います。継続的なプロセスにより、一貫した製品寸法と構造的完全性が保証されます。

油圧デコイラー（5トン） → レベリング・フィードガイド・パンチング装置 → メインロールフォーミングミル → 油圧ポストカッティング装置 → エグジットラック*2 → PLC制御システム → 油圧ステーション

この合理化されたプロセスは、5 トンの油圧式デコイラーが亜鉛メッキされたコイルをレベリングおよびガイド ユニットに供給することから始まります。強力なパンチング装置は、材料が 20 段階のメインロール成形ミルに入る前に、必要な穴を準備します。最後に、油圧式ポストカット装置が成形されたプロファイルを必要な長さに正確に剪断し、出口ラックに集めます。操作全体はインテリジェント PLC 制御システムによって集中管理され、あらゆる段階での同期と精度が保証されます。

マシンコンポーネントが表示されます

生産ラインの信頼性は、高品質のコンポーネントに依存します。各部品は慎重に選択され、精密に機械加工されているため、長期的な安定性と最小限のメンテナンスが保証されます。

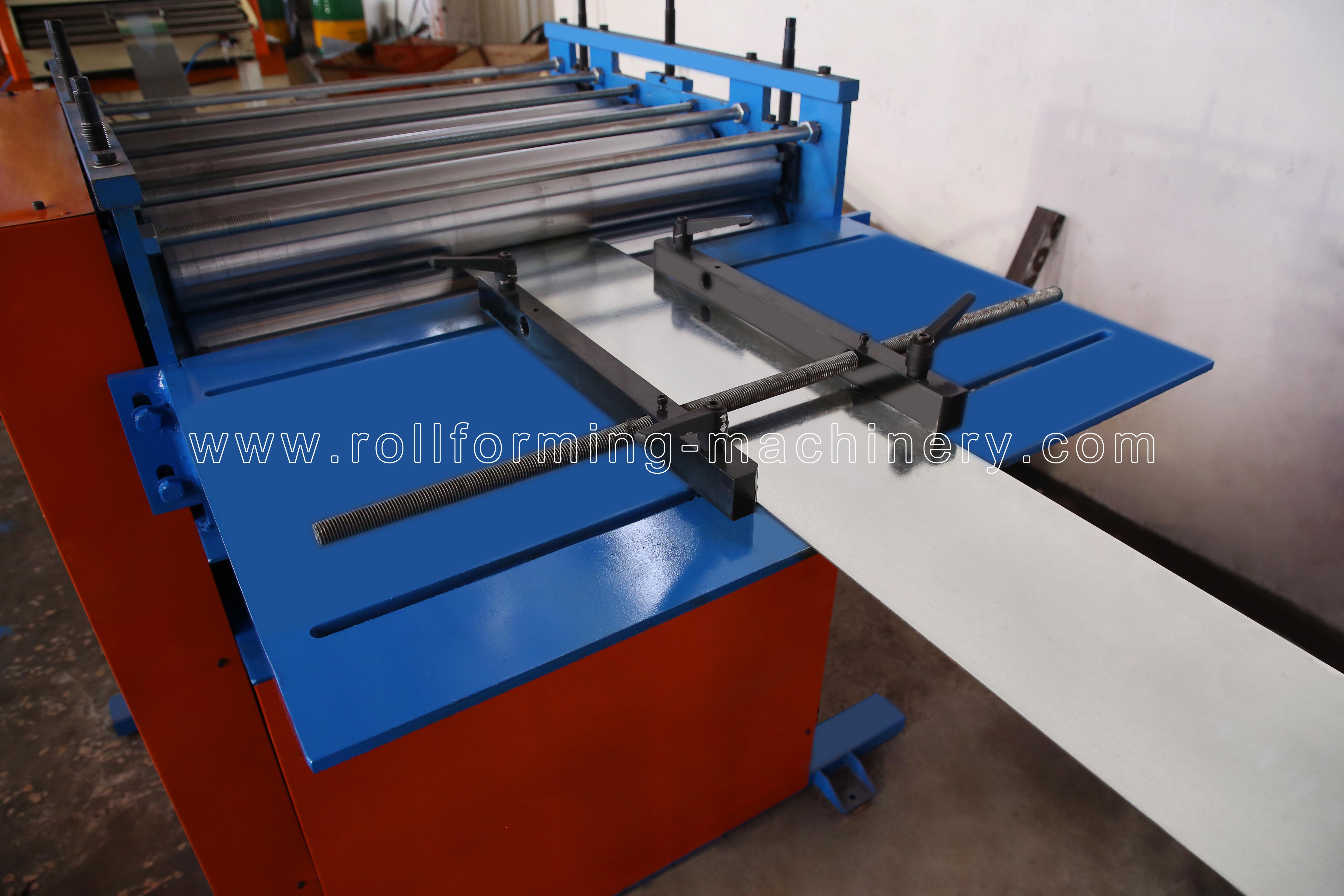

材料供給ガイド
材料のずれを防ぎ、鋼帯が完全に位置合わせされたセクションに確実に挿入されます。

レベリング装置
打抜き成形前にコイル素材を平らにし、寸法精度を保証します。

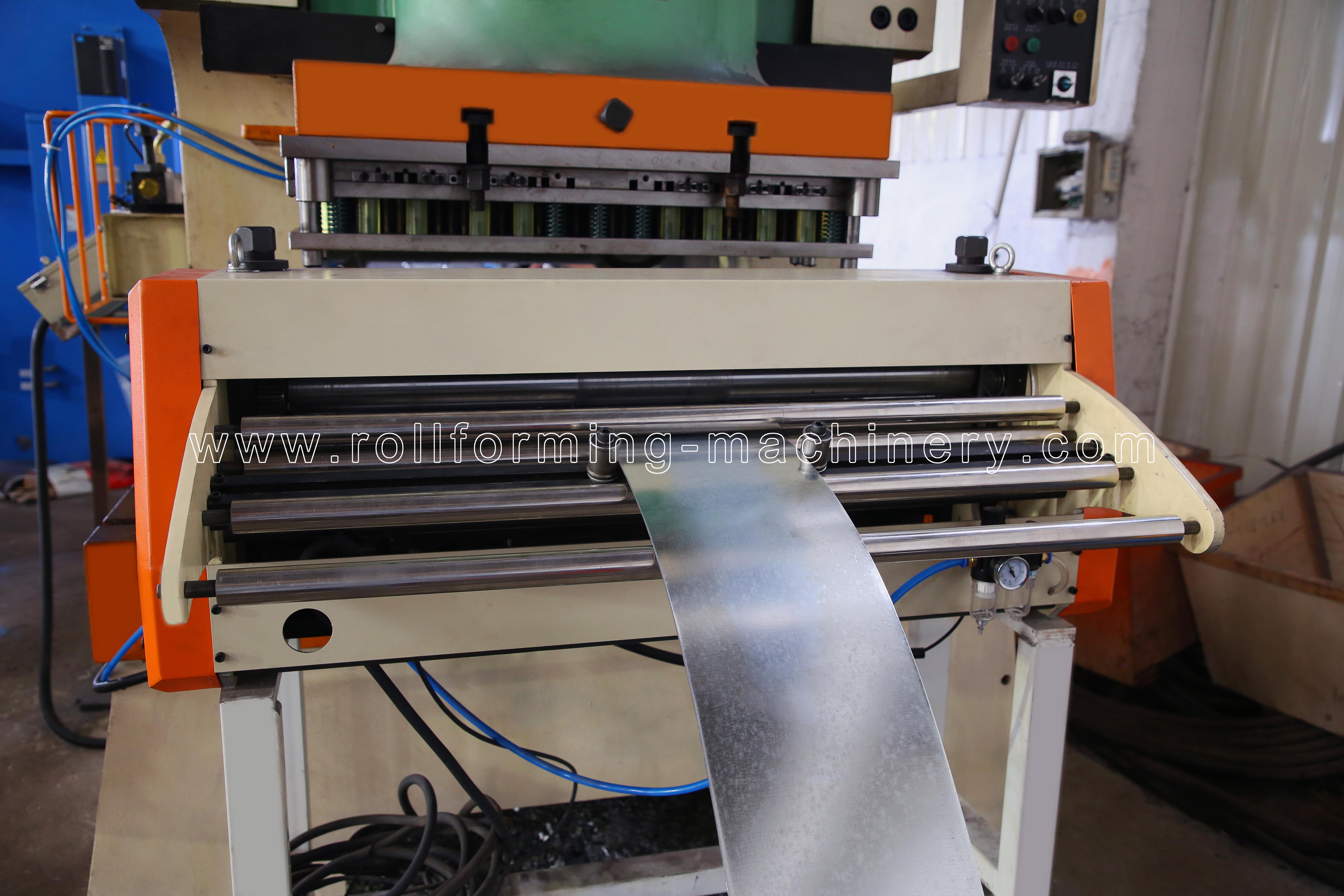

送り装置
安定した送り速度を維持します。これは、穴を正確に配置するために重要です。

耐久性の高い Yanli パンチ プレスは、
厚さ 2.5 mm までの材料に強力かつ正確なパンチング性能を発揮します。

機械生産製品

出力製品は、きれいなエッジ、正確な穴パターン、均一な構造強度を示し、厳しい工業規格を満たしています。ロール成形機の精度により、製造されたすべてのケーブル トレイはすぐに組み立てられる状態になります。

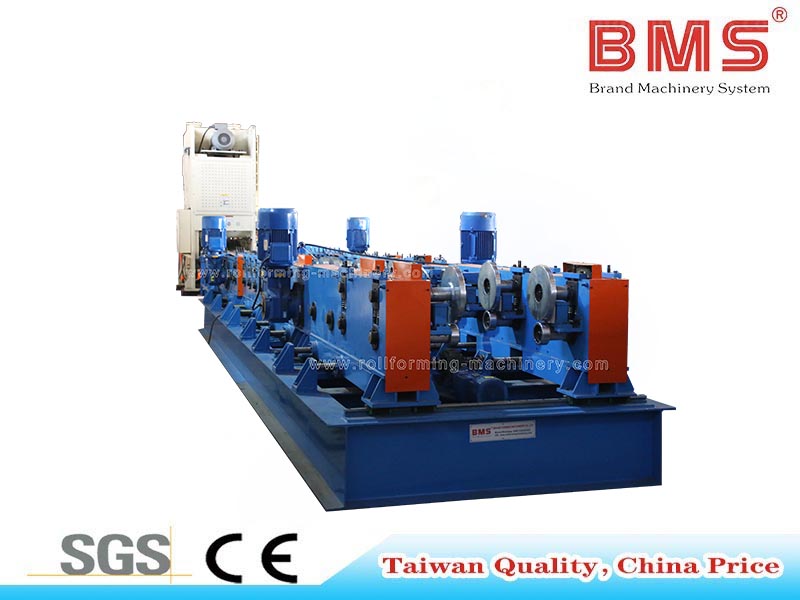

機器詳細表示

次の詳細な画像は、信頼性の高い製造ソリューションに対する当社の取り組みを反映した、ロール成形機械の堅牢な構造、精密なエンジニアリング、全体的なレイアウトを示しています。

アプリケーションケース

多様なエンジニアリングニーズに応える高品質な完成品を提供

高効率マルチプロファイル ケーブル トレイ ロール成形機の真の価値は、それが提供する完成品の卓越した標準と、要求の厳しいさまざまなエンジニアリング プロジェクトにわたる多用途性にあります。最新のインフラストラクチャでは、安全性を維持し、複雑な電気レイアウトを整理し、長期的な運用安定性を確保するために、信頼性の高いケーブル管理システムが不可欠です。この装置によって製造される完成したケーブル トレイは、厳しい業界要件を満たしており、調達チームやプロジェクト マネージャーに大規模設置向けの信頼できるソリューションを提供します。精度と構造的完全性に重点を置くことで、あらゆる設置が安全で高効率であることが保証されます。

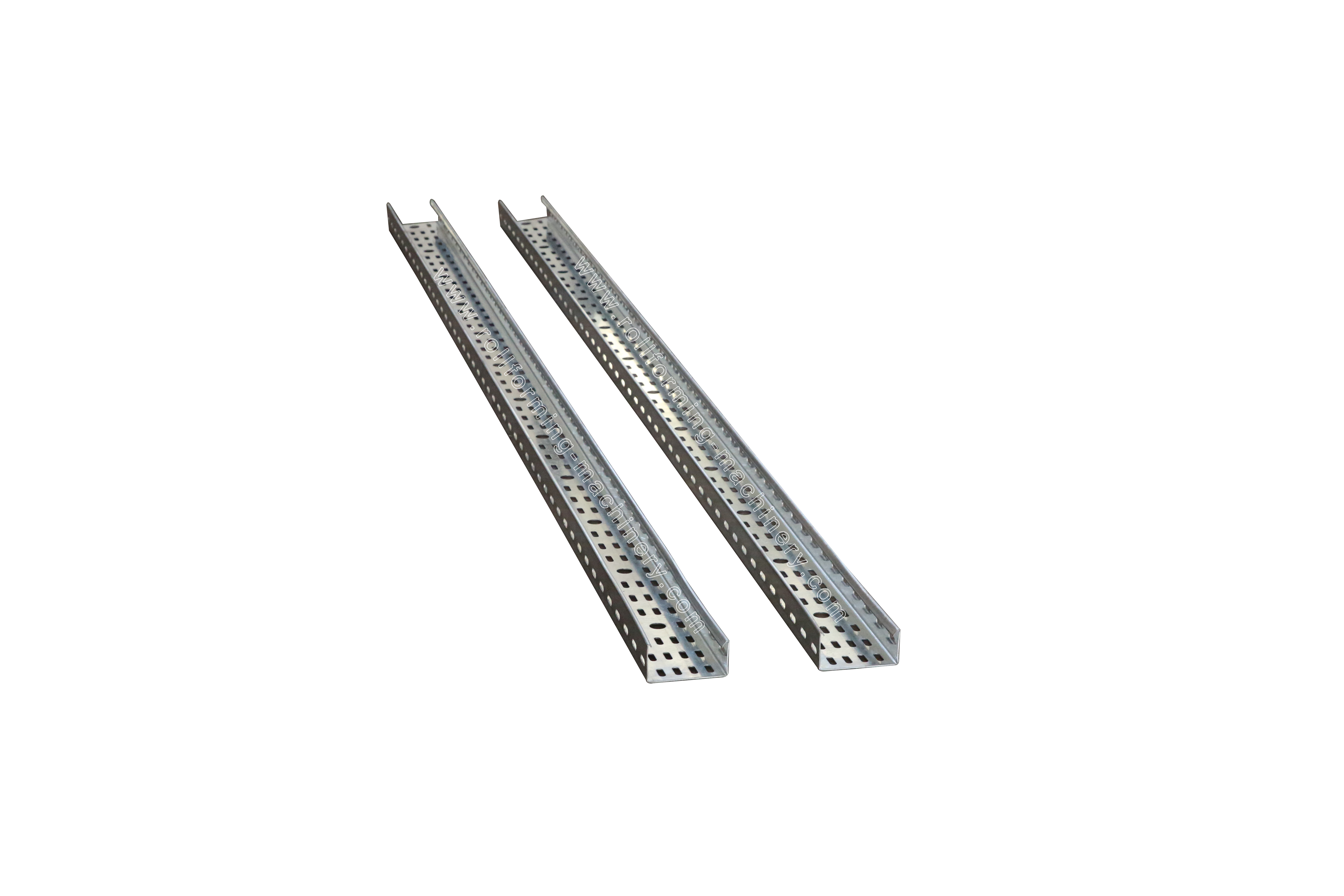

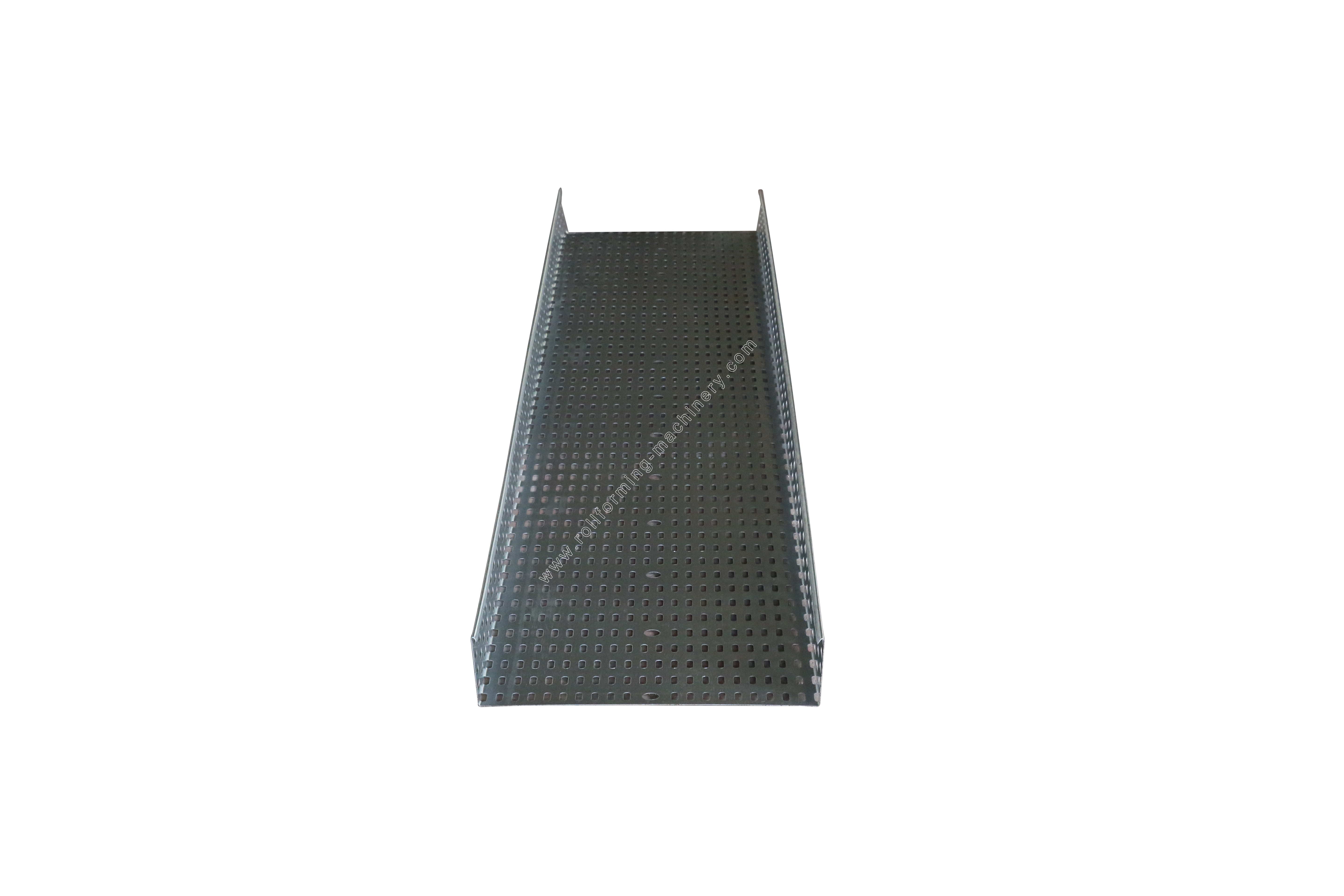

ケーブルトレイロール成形機 完成品

卓越した完成品の一貫性

この成形装置で完成した製品を評価する際には、耐久性、寸法精度、構造強度が重視されます。ケーブル トレイは、滑らかなエッジ、一貫したプロファイル、正確なパンチング パターンを備えており、設置やメンテナンス中のケーブルの損傷を防ぐために不可欠です。ソリッドボトムトレイ、穴あきトレイ、またははしご型デザインのいずれを製造する場合でも、得られる製品は優れた耐荷重能力を提供します。このレベルの一貫性により、材料の無駄が大幅に削減され、現場での調整が最小限に抑えられるため、請負業者の人件費の削減とプロジェクトの完了時間の短縮に直接つながります。購入の意思決定者にとって、このような産業グレードの出力を保証する機器に投資することは、重要な電気設備の構造上の欠陥や不適合に関連する全体的なリスクを低減することを意味します。

業界を超えた広範な適用事例

完成したケーブル トレイの多用途性により、さまざまなアプリケーション ケースに容易に統合できます。標準的な商業ビルから高度に専門化された産業環境に至るまで、頑丈なケーブル サポート システムに対する需要は普遍的です。製造されたプロファイルは、製造中に使用される特定の原材料に応じて、重い物理的負荷、潜在的な衝撃、厳しい大気条件への長期曝露などの困難な環境要因に耐えるように設計されています。

アプリケーションケース

主要なアプリケーション環境

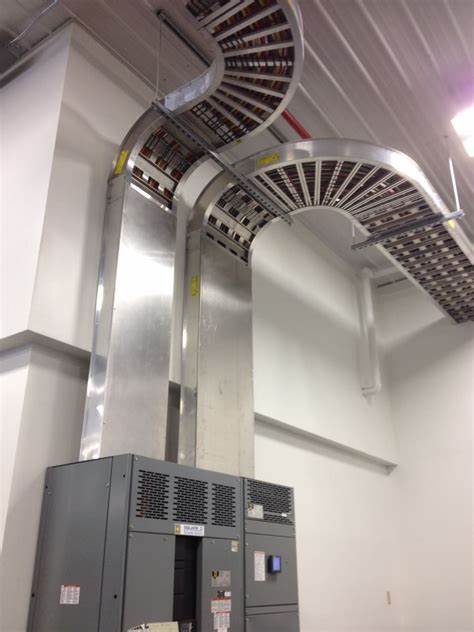

• 商業および公共インフラ: 大規模商業施設、ショッピング モール、病院、空港では、美的魅力と安全性が最も重要です。完成したケーブル トレイのすっきりとしたラインと正確な寸法により、露出した天井設計にきちんと設置したり、構造上の空隙内に安全に隠したりすることができ、複雑な照明、HVAC、通信ネットワークをサポートできます。

• 産業用製造施設: 自動車工場、製鉄所、化学処理施設などの重工業では、大量の高圧電力ケーブルの束をサポートできるケーブル管理システムが必要です。製造された頑丈なトレイは、たるむことなくサポート間の長距離にわたるために必要な構造的剛性を提供し、ケーブルと施設職員の両方にとって安全な環境を保証します。

• データセンターと電気通信: クラウド コンピューティングの急速な拡大に伴い、データセンターでは高度に組織化されたアクセス可能なケーブル配線が求められています。完成した製品は、最適な通気を提供してケーブルの過熱を防ぎ、IT インフラストラクチャの簡単なメンテナンス、アップグレード、拡張を可能にします。

• エネルギーと発電: 発電所、太陽光発電所、風力エネルギー プロジェクトでは、ケーブル トレイが屋外の過酷な条件にさらされることがよくあります。精密に設計されたプロファイルは信頼性の高いパフォーマンスを保証し、広大なプロジェクト現場全体にわたる重要な制御および送電線を保護します。

最終的に、アプリケーション ケースは、完成品が単なる構造コンポーネントではなく、電気システム全体の安全性と効率性を確保する重要な資産であることを実証しています。調達専門家やエンジニアリング請負業者にとって、一貫して製造された高強度ケーブル トレイを利用できるということは、プロジェクトの実行が合理化され、長期的なメンテナンス コストが削減され、プロジェクト全体の価値が向上することを意味します。実際のさまざまな用途におけるこれらのトレイの実証済みの性能は、成形プロセスによってもたらされる信頼性の高い生産量と優れた投資収益率を裏付けています。

ビデオショー

以下のダイナミック ビデオ デモンストレーションをご覧になり、高効率マルチプロファイル ケーブル トレイ ロール成形機のリアルタイム操作、安定したパフォーマンス、効率的な生産プロセスを体験してください。
