YX28-81
BMS

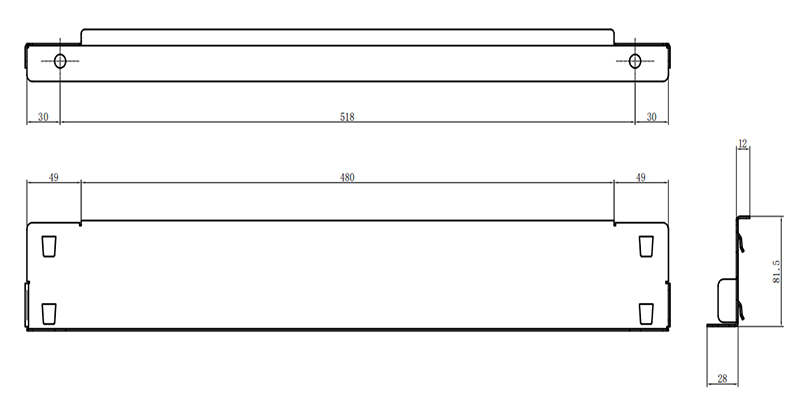

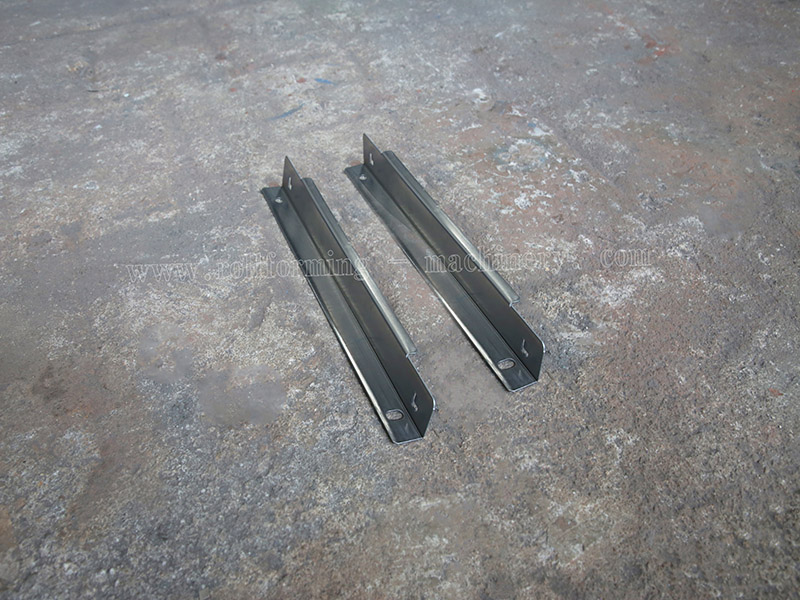

プロフィール
| 材料 | 適用材質 | 亜鉛メッキ鋼(GI)、冷間圧延鋼(CRC) |
材料の厚さ | 1.5～2.0mm | |
降伏強度あり | G235-345MPa | |
| コイル | 送り幅 | 600mm |
コイルID範囲 | 508mm±30mm | |
容量 | 最大。3トン。 | |
機械 | ベースフレーム | H450 溶接により鋼をタイプします。 |
| 側壁の厚さ | Q235 t18mm | |
ローラー材質 | GCr15 スチール(=EN31スチール) | |
ローラーステーション | 28ステップ 申込用紙へ | |
シャフトの直径 | Φ70、精密加工済み。 | |
カッター | 硬度 | HRC58～62度まで熱処理 |
切削公差 | ≤±1mm | |
| 力 | 車の運転方法 | ギア/スプロケットトランスミッション |
| メインモーター | 7.5KW (ポラロイドブランド) | |
| カッター用ポンプモーター | 5.5KW | |
PLC制御システム | インバータ | シュナイダーエレクトリック/DELTA（台湾ブランド） |
タッチスクリーン | WEINVIEW（台湾ブランド） | |
エンコーダ | KOYO (日本ブランド) または OMRON (日本ブランド) | |
電圧を制御する | 24V |

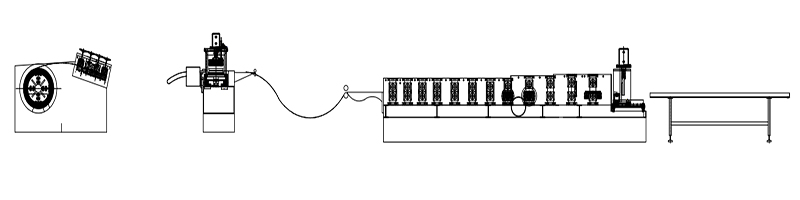

アンコイラー&レベリング装置→サーボモーターフィード&パンチング装置→フィード ガイド装置→ロールフォーミングシステム→油圧ポストパンチング&カッティング装置→エグジットラック
技術仕様

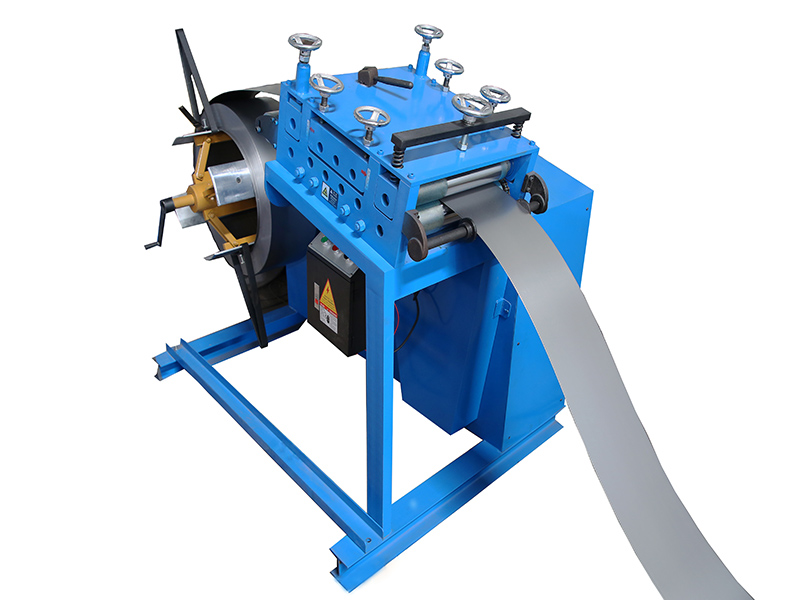

1) マニュアルアンコイラー: 1 セット
電源不要、スチールコイルの内側ボアの収縮と停止を手動で制御します。
最大送り幅: 600mm、コイルID範囲 508mm±30mm。容量： 最大。3トン。

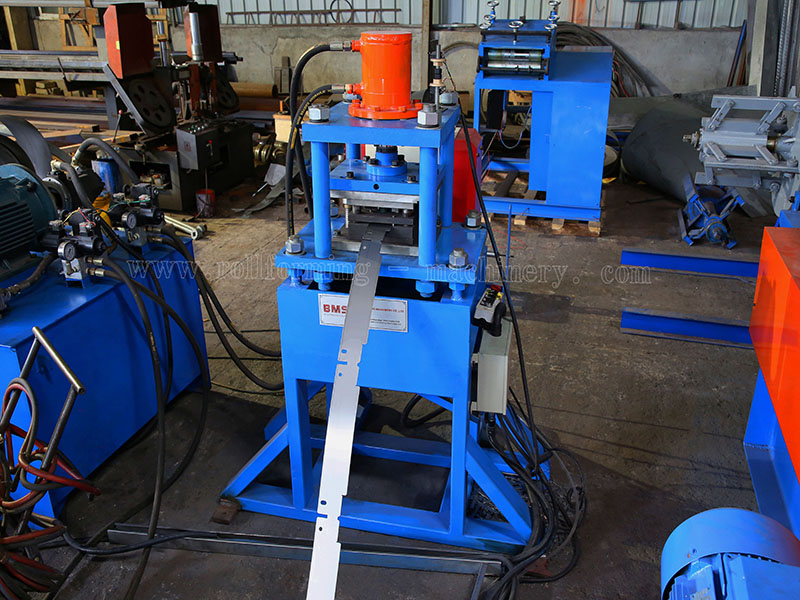

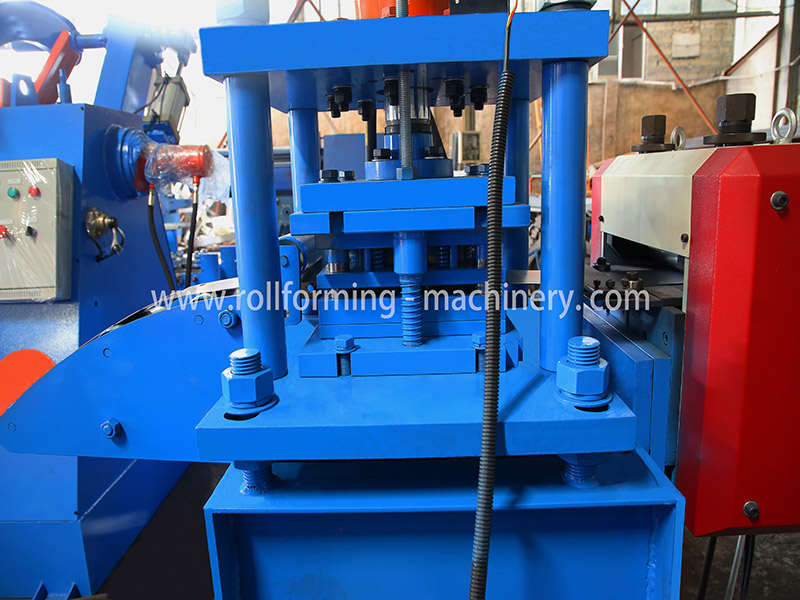

2) サーボモーター送り&パンチ装置
3) 餌 ガイドDエビス
適切な材料供給に合わせてガイド位置を調整可能

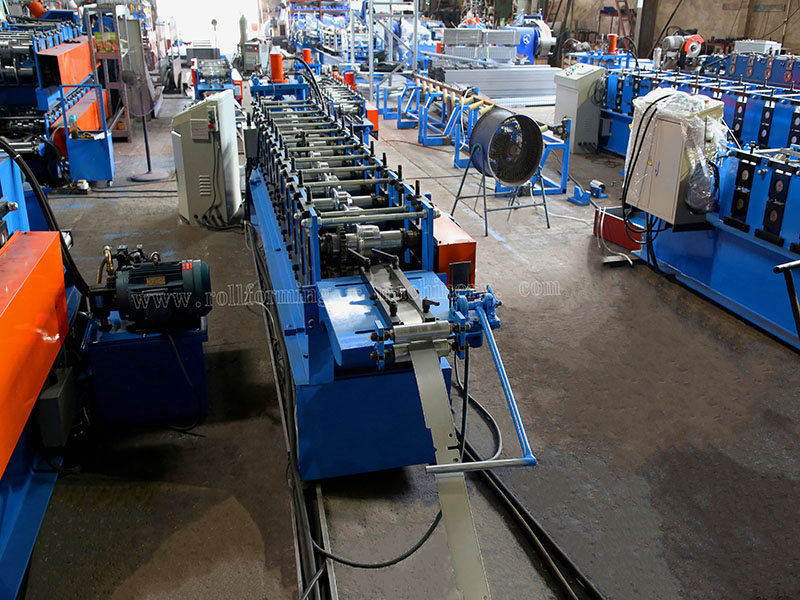

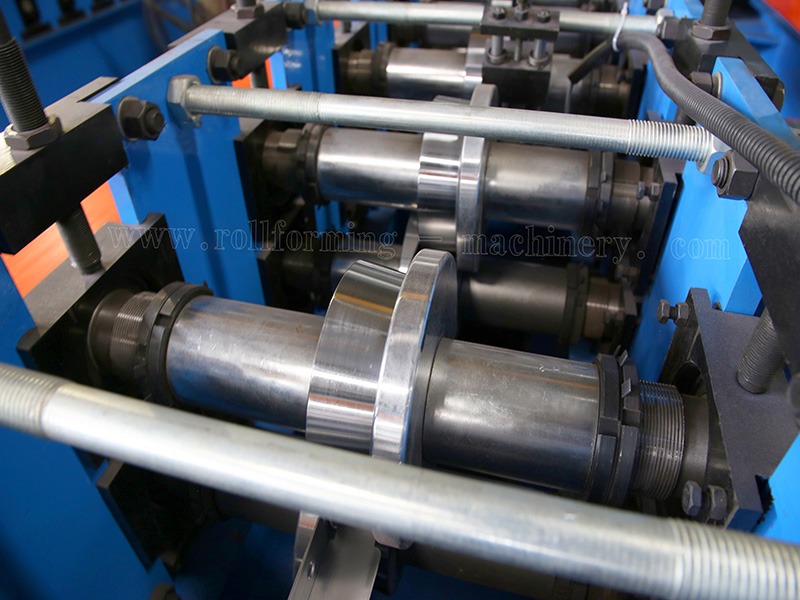

4) メインマシン
ギア/スプロケット駆動、約 12- フォームへのステップ
メインモーター(ポラロイドブランド)=7.5KW、周波数速度制御
実際の成形速度:12～16m/分

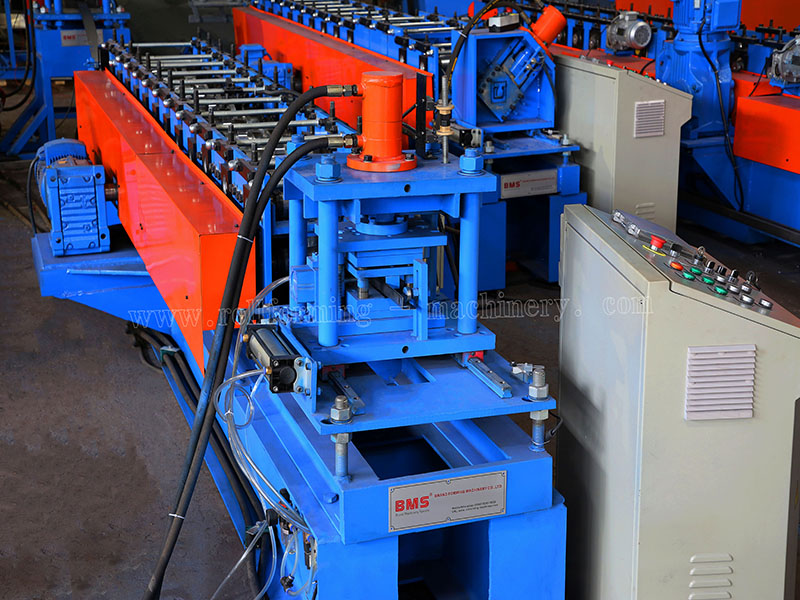

5) ポスト油圧切断装置
ポストからカット、ストップからカット、2ピースタイプの切刃設計、ブランキングなし
油圧モーター: 5.5KW
切削工具材質： Cr12MoV（＝SKD11の切削寿命100万回以上）、HRC58～62度まで熱処理
切断力はメインエンジンによって提供されます 独立した油圧ステーション

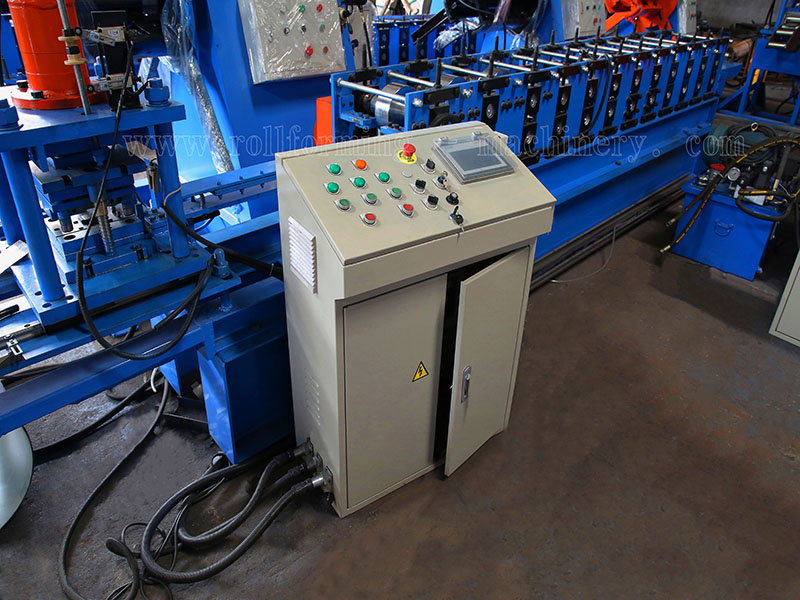

6) PLC制御システム
切断量と切断長さを自動的に制御します。
タッチスクリーンに生産データ（生産バッチ、個数、長さなど）を入力します。
生産を自動的に終了できます。
組み合わせ：PLC、インバータ、タッチスクリーン、エンコーダなど
7） 出口ラック
電源が入っていない、 二 単位、ローラーが付いているので、簡単に移動できます。
8) 製品展示

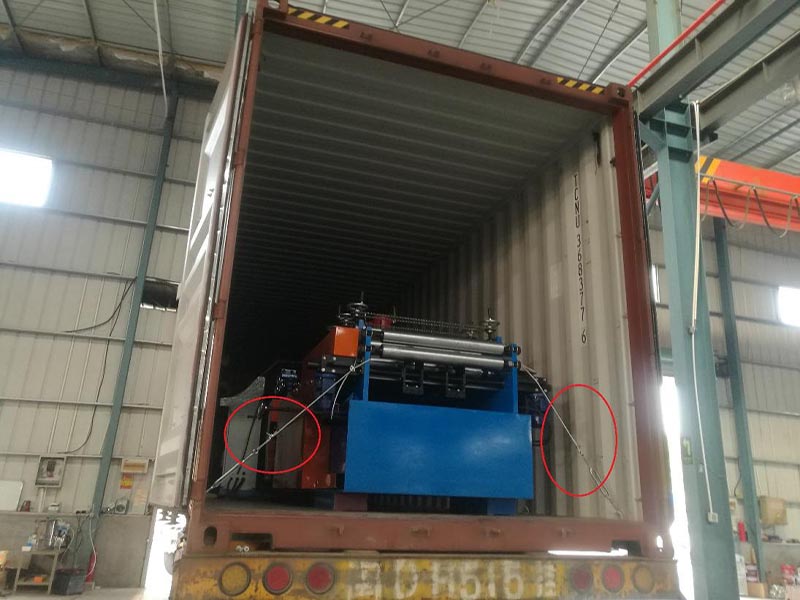

梱包方法：機械本体は裸であり、 プラスチックフィルムで覆われています（埃や腐食を防ぐため）、コンテナに積み込まれ、スチールロープとロックでコンテナにしっかりと固定され、長距離輸送に適しています。
アフターサービス
1. 保証は 24 月 クライアントがマシンを受け取った後。
24 か月以内に、交換部品をお客様に無料で宅配します。
2. 当社は、機械の寿命全体にわたって技術サポートを提供します。
3. 当社の技術者を派遣して、お客様の工場に設置し、労働者を訓練することができます。 追加費用。
