建材用自動金属サイディングリニアパネルマシン

製品概要とクイック詳細

自動金属サイディング リニア パネル マシンに投資すると、製造を社内に持ち込むことで生産能力が変わります。この戦略的な動きにより、高価な中間値上げがなくなり、完成したかさばるサイディング材の輸送に伴う法外な料金が大幅に削減されます。この装置は、建築資材の平方メートルあたりの総コストを下げることで、迅速な投資収益率を保証します。建設専門家や独立系製造業者向けに設計されたこのシステムは、比類のないレベルの運用上の独立性を提供します。機械の堅牢な工業グレードの構造は、正確な公差を維持しながら毎日の連続運転に耐えられるように設計されていることがすぐにわかります。建築外装材の製品をスケールアップする場合でも、現場固有のパネル生成を合理化する場合でも、この機械は一貫した信頼性の高いパフォーマンスを提供し、プロジェクトのマージンと建設市場での競争力を直接高めます。

プロファイルとエンジニアリング規格

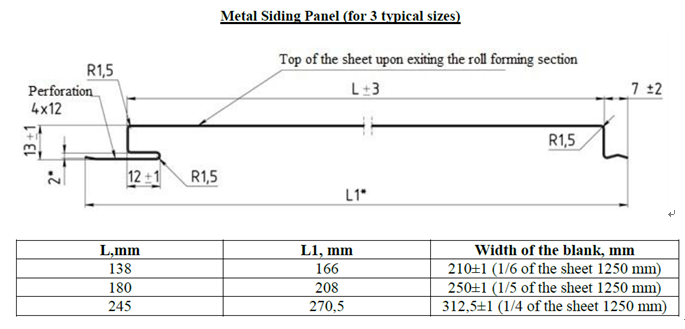

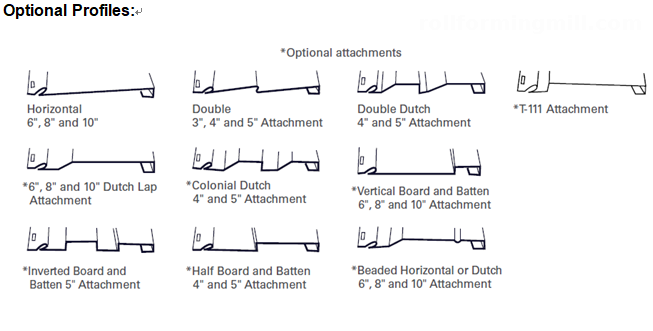

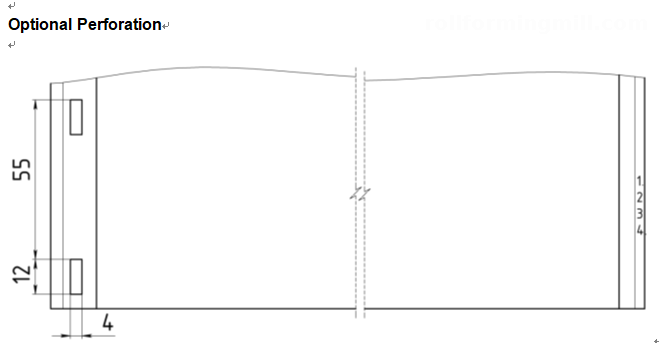

金属サイディングの正確な形状を理解することは、建築をシームレスに統合するために非常に重要です。以下のプロファイル図は、このリニア パネル マシンが達成する厳格な基準を示しています。すべての曲線、インターロック、平面は細部に細心の注意を払って形成され、最終的な被覆材が現場で完璧にフィットすることが保証されます。当社は、お客様の出力が厳格な建築基準を満たしているか、それを超えていることを保証するために、包括的なエンジニアリング基準と厳格な原材料試験ガイドラインを提供しています。完成したパネルのエッジに沿って指をなぞると、歪みのない滑らかで一貫した仕上がりを感じることができます。このレベルの品質管理は、建物の外観の美的魅力を高めるだけでなく、厳しい気象条件に対する構造の完全性を強化し、高級住宅および商業用途に安心を提供します。

自動化されたワークフロー

効率と無駄の削減は、このマシンの自動化されたワークフローの中心です。プロセスはデコイラーでスムーズに始まり、供給ガイド デバイスを通ってメイン ロール成形ミルにシームレスに移行します。ここでは、金属は複数のステップを経て徐々に成形され、堅牢な油圧システムによって駆動され、インテリジェントな PLC システムによって制御される油圧カッターに到達し、最終的に二重出口ラック上に置かれます。精密エンジニアリングによって推進されるこの高度に同期されたシーケンスにより、すべてのパネルが正確に必要な長さに切断されることが保証されます。オンデマンドで材料を生産することにより、プレカットパネルでよく発生する一般的な取り付けエラーや高価な材料の無駄を効果的に排除できます。成形ローラーのリズミカルで安定した音と油圧式剪断機の鮮明できれいなスナップ音は、最大の歩留まりと最小のダウンタイムのために最適化された製造プロセスを反映しています。

アンコイラー→ 供給ガイド装置→ メインロール成形機→ 油圧カッター→ 油圧システム→ PLC システム→ エグジットラック*2

マシンコンポーネントが表示されます

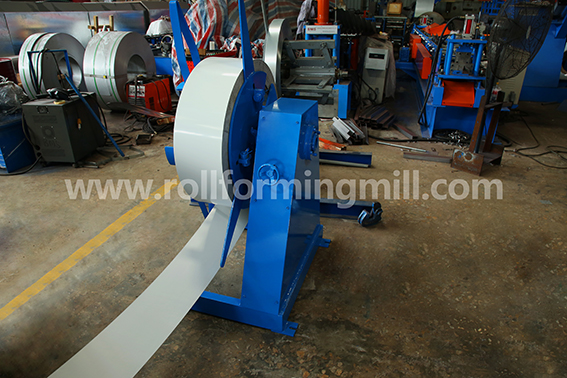

1) アンコイラー:

• 手動デコイラー: 1 セット
• 電源なし、スチールコイルの内側のボアの収縮と停止を手動で制御します
• 。送り幅： 500mm 、コイル内径範囲 470mm±30mm
• 、容量：最大。 3トン

手動デコイラーは、連続生産ラインの信頼できる開始点として機能します。動力を必要としないユニットとして設計されているため、オペレーターはスチールコイルの内側のボアの収縮を手動で制御し、必要に応じて送りを確実に停止できます。お客様のチームがこのコンポーネントの可能性を最大限に発揮できるように、包括的な操作トレーニングと日常のメンテナンス ガイドを提供します。このプロアクティブなサポートにより、手動処理時間が大幅に短縮され、予期せぬダウンタイムのリスクが排除され、生産スケジュールが順調に進みます。オペレーターは、コイルを所定の位置にロックする際の直接的な機械的フィードバックを高く評価し、ロール成形の重要な初期段階での材料のふらつきを防ぐ安定した中心送りを保証します。

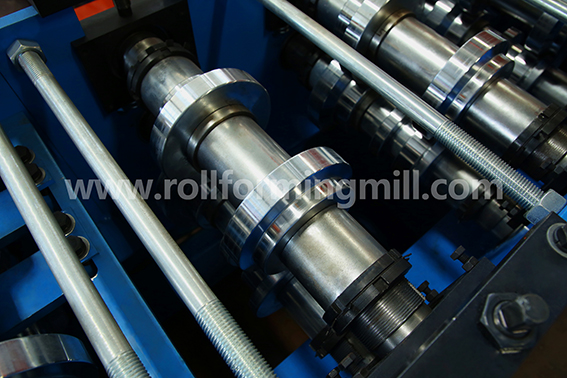

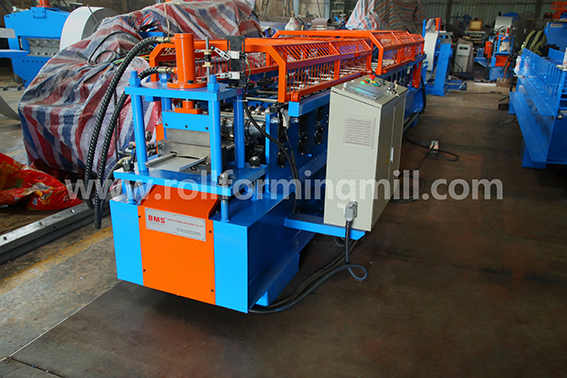

2) ロールフォーミングミル

本体フレームは H450 系鋼を溶接にて製作
側壁厚：Q235 t18mmシャフトは;
45#スチール 製シャフト径： φ70mm
ギヤ&チェーン駆動で約 16段 で成形。
成形速度: 12-15m/min;
メインモーター: 5.5KW ;チェーン: ZIQIANG
すべてのネジボルトは グレード 8.8 (安価な工場では低グレード 4.8 を使用) を使用し、機械の構造をしっかりと固定し、機械の長時間稼働でも長寿命を実現します。

この装置の高い耐久性の核心はメインロール成形機にあります。頑丈な H450 タイプのスチール溶接ボディ フレームと Q235 t18mm の側壁で構成されており、強固な基礎を提供します。成形プロセスは、直径 70mm の頑丈な 45# スチール シャフトによって駆動され、16 段ギアとチェーン駆動システムを介して進行します。 5.5KW メインモーターと信頼性の高い ZIQIANG チェーンを搭載し、12 ～ 15 メートル/分の高速で動作し、大量の需要を難なく処理します。グレード8.8の高力ネジボルトのみを使用し、構造全体をしっかりと固定します。材料選択に対するこの妥協のないアプローチにより、連続的な高負荷の製造条件下でも、優れた安定性と延長されたライフサイクルが保証されます。

3) 油圧カッター

ポストからカット、ストップからカット、ツーピースタイプの切刃設計
油圧モーター: 4KW 、切削圧力: 0-16Mpa
切削工具材質: Cr12MoV (= SKD11 鋼)
少なくとも 100 万回の切削寿命、熱処理 HRC58-62

精密な仕上げは、ラインを瞬間的に停止させて完璧な剪断を実現する、洗練された 2 ピースの切断ブレード設計を特徴とする高度な油圧ポストカッターによって実現されます。 0 ～ 16Mpa の切断圧力を供給する専用の 4KW 油圧モーターによって駆動され、金属を楽に切断します。切削工具自体はプレミアム Cr12MoV から鍛造され、HRC58 ～ 62 の硬度に熱処理されています。この優れた冶金技術により、少なくとも 100 万回の切断サイクルが保証され、パネルの端に完全にバリのないカミソリのような鋭いエッジが維持されます。油圧シャーが作動するときの独特で力強い音は、その産業グレードの力の証拠であり、すべてのパネルが出口ラックからすぐに設置できる状態にあることを保証します。

製品適用事例

このリニアパネルマシンによって生産されるパネルの多用途性により、膨大なビジネス拡大の機会が開かれます。これらの精密な金属サイディング プロファイルは、現代の住宅、広大な商業施設、頑丈な産業施設の外装に最適です。カスタム長さのパネルをオンデマンドで製造できるため、建設請負業者はサプライチェーンの遅延を心配することなく、さまざまな規模のプロジェクトに柔軟に取り組むことができます。サイディングの洗練された耐候性仕上げは、建築家や建設業者に、エネルギー効率と視覚的魅力の両方を向上させるプレミアムな外装ソリューションを提供します。地元の小売店の店舗をアップグレードする場合でも、大規模な倉庫を密閉する場合でも、この機械を使用すると、最高級の建築資材を現場に直接届けることができます。

機械生産製品と詳細ショーケース

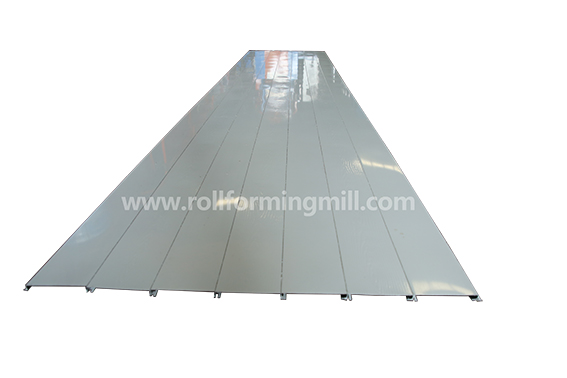

最終的な出力は、機械の優れたエンジニアリングの証であり、鮮明でクリーンで構造的に健全な金属サイディング パネルです。すべての製品は、今日の競争の激しい建築材料市場で求められる高い基準を反映しています。一貫した表面の完全性と正確にかみ合ったエッジを備えたこれらのパネルは、あらゆる建物の防水性と視覚的に美しいファサードを保証します。以下の詳細な製品ショーケースと機械のクローズアップを確認すると、この装置が生産施設にとって永続的な資産となる堅牢な製造品質と洗練された仕上げに注目してください。お客様の成功に対する当社の取り組みは、機械自体を超えて拡大し、地元の被覆材市場を支配するために必要な運用の信頼性を提供します。
