ヨーロッパのデザインの1250MM供給幅床デッキロール成形機

それは主に工業ビル、スタジアム、大小のスーパーマーケット、そして物流センターなどの鉄骨構造の建物で使用されています。
可用性ステータス:
数量:
  • BMS

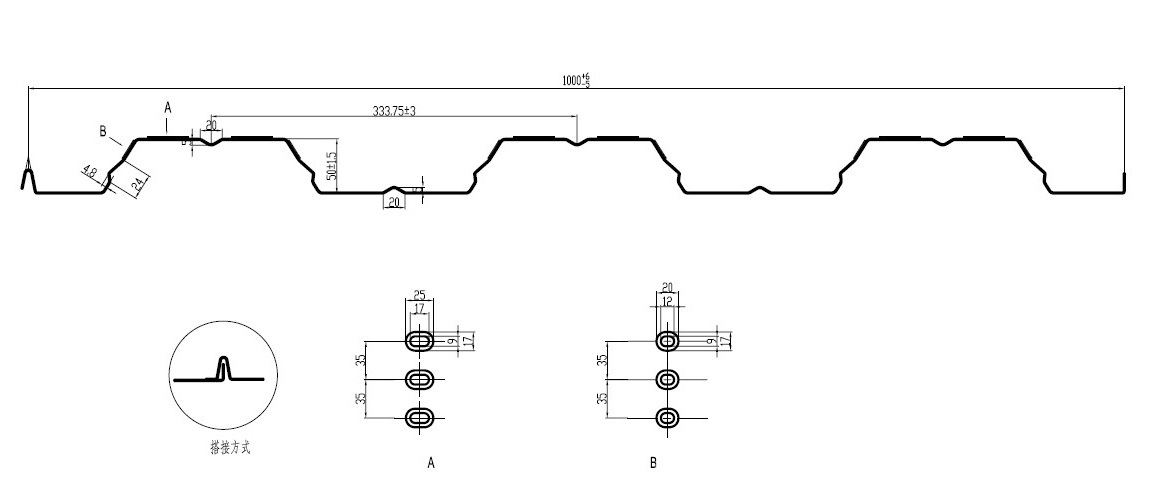

機械を形作る床のデッキロールYX50-333-1000プロフィール

✓9ofiledrawing.

有効幅許容度:-0 / + 5mm

その他のセクション公差:+/- 0.5mm

ⅱ。材料:

給餌材料幅:1220mm&1250mm

材質の厚さ:0.7~1.5mm

適用材料:亜鉛メッキシート、0.7~1.5mmの厚さ250MPaの降伏強度、厚さ1.2mmの降伏強度

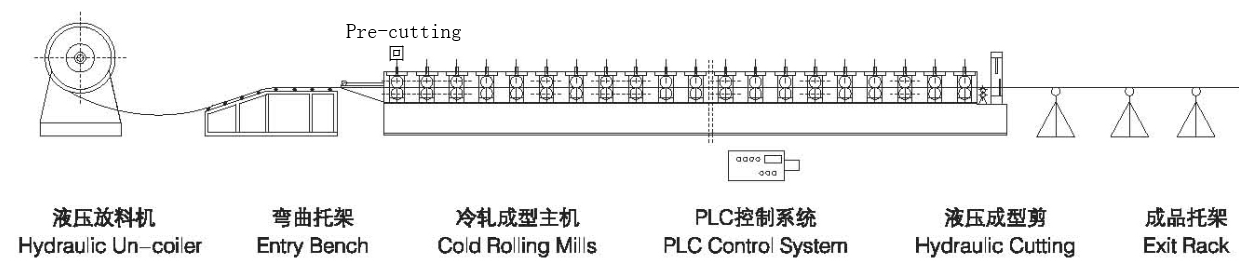

✓.FLOW図:

デコイラー→給紙装置→メイン成形機→油圧ポストカッター→ラックの出口。

ⅳ微小コンポーネント:

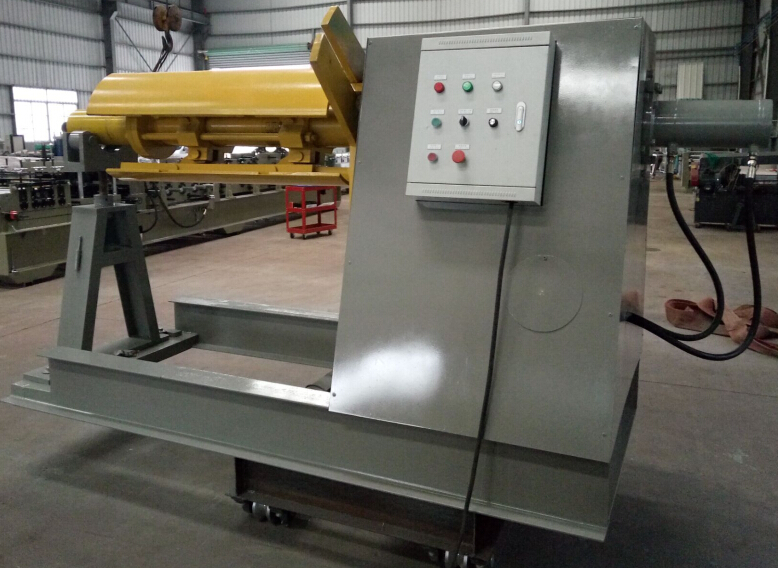

1)油圧デコイラー:1セット5-7トン

2。メインロール成形ミル

供給材ガイド付き

ボディフレーム、伝達機構、および形成ローラなどと組み合わせた機械を形成するロール

a)から作られたボディフレームH450型スチール美しい外観、天然老化治療、SR(ストレスリリーフ)治療で溶接することによって。

b)ボディフレームウォールボードタイプ:シャフトの直径φ95/ 90mm45#鋼鉄、熱処理から作られています。下軸はギアチェーンによる主な伝送です。

c)No. 45高品質の鋼、熱処理から製造されたローラー

d)モータ駆動による伝送、ギアチェーントランスミッション、24段階へ

メインモーター=15kwx2、周波数速度制御

フォーミングスピード約6m /分

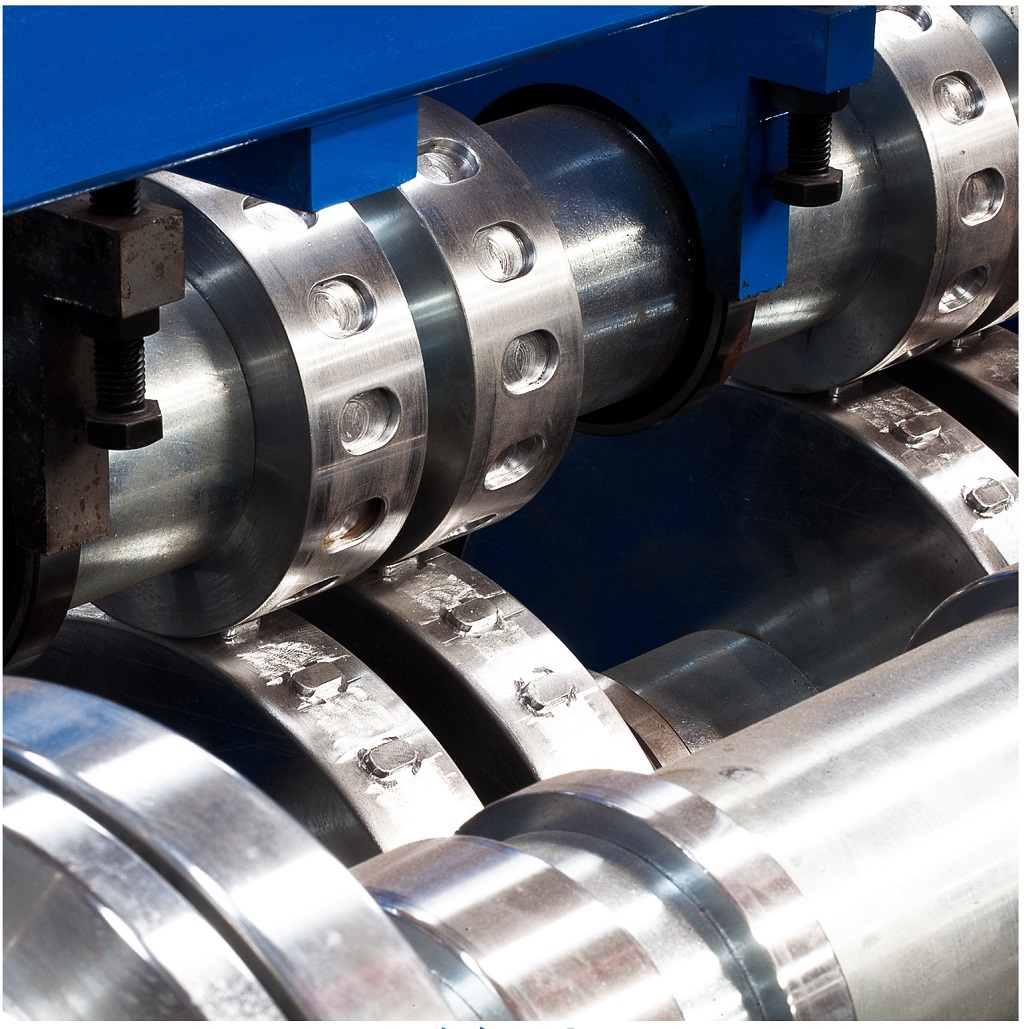

e)エンボス加工材料:ベアリングスチールGCR15長寿命のための(= en31)、 熱処理

f)全てのマシンの長い時間実行中に機械構造をしっかりと長い寿命に固定するために、80年生のねじボルト。


3)油圧切断装置:

ポストカット、カットを切る停止、 カットする3つのブレード

プリカットアンドポストカット、同じ油圧システムを使用してください

ポンプモーター:5.5kW切削加圧力:最大16mpa

切削工具材料:型鋼CR12MOV(= D2スチール、少なくとも100万回の切削寿命)、 熱処理

剪断支援のための2つのガイドピラーを持つ、それは剪断をより安定していてカッターの捕食寿命にする。

油圧システム:Huade(中国TOP1ブランド)/ Yuciyouyan(Japan Yukenとの合弁会社)、 油濾過のためのオイルフィルターを用いて、循環油が清潔で油圧システムの寿命を長くすることを確実にするために。(下の写真を参照)

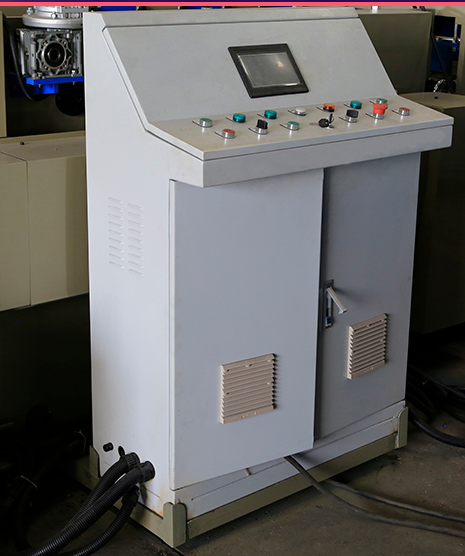

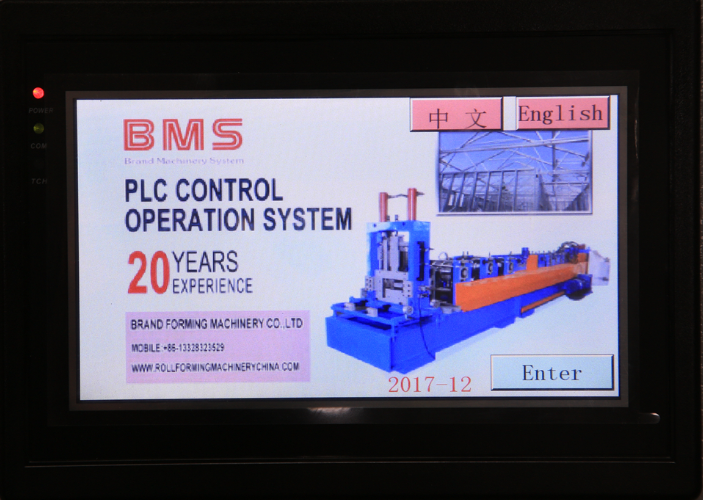

4)PLC制御システム

説明:PLCによって制御されるコンピュータ制御システム。エンコーダは自動的にシートの幅と高さを制御し、長さの位置決めと切断、7インチのタッチスクリーン操作を制御します。精度は±1.0mm以内に制御されます。

長さずれの許容誤差≦±2 mm

制御電圧24V

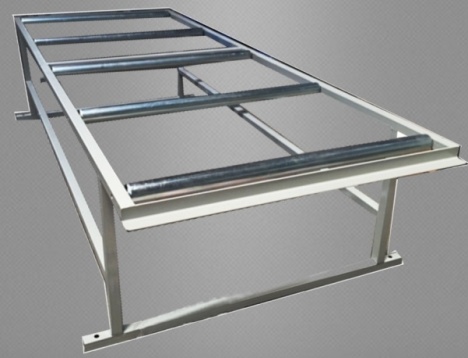

5)ラックの出口:

未駆動の3MX2Units.簡単な動きのためのローラー付き

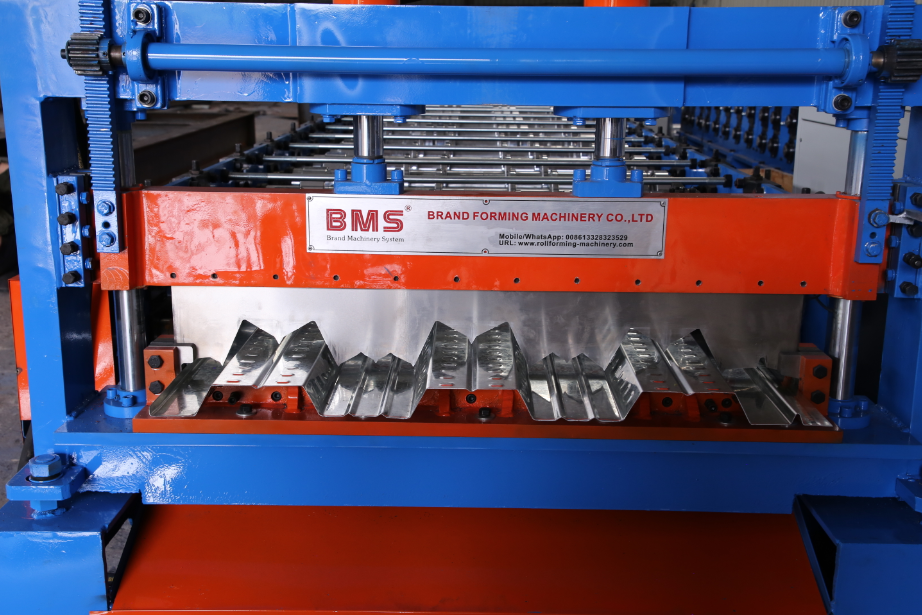

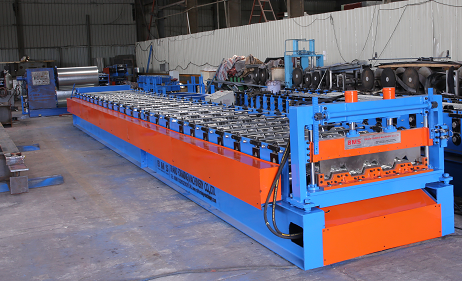

。マシン画像(参考用)

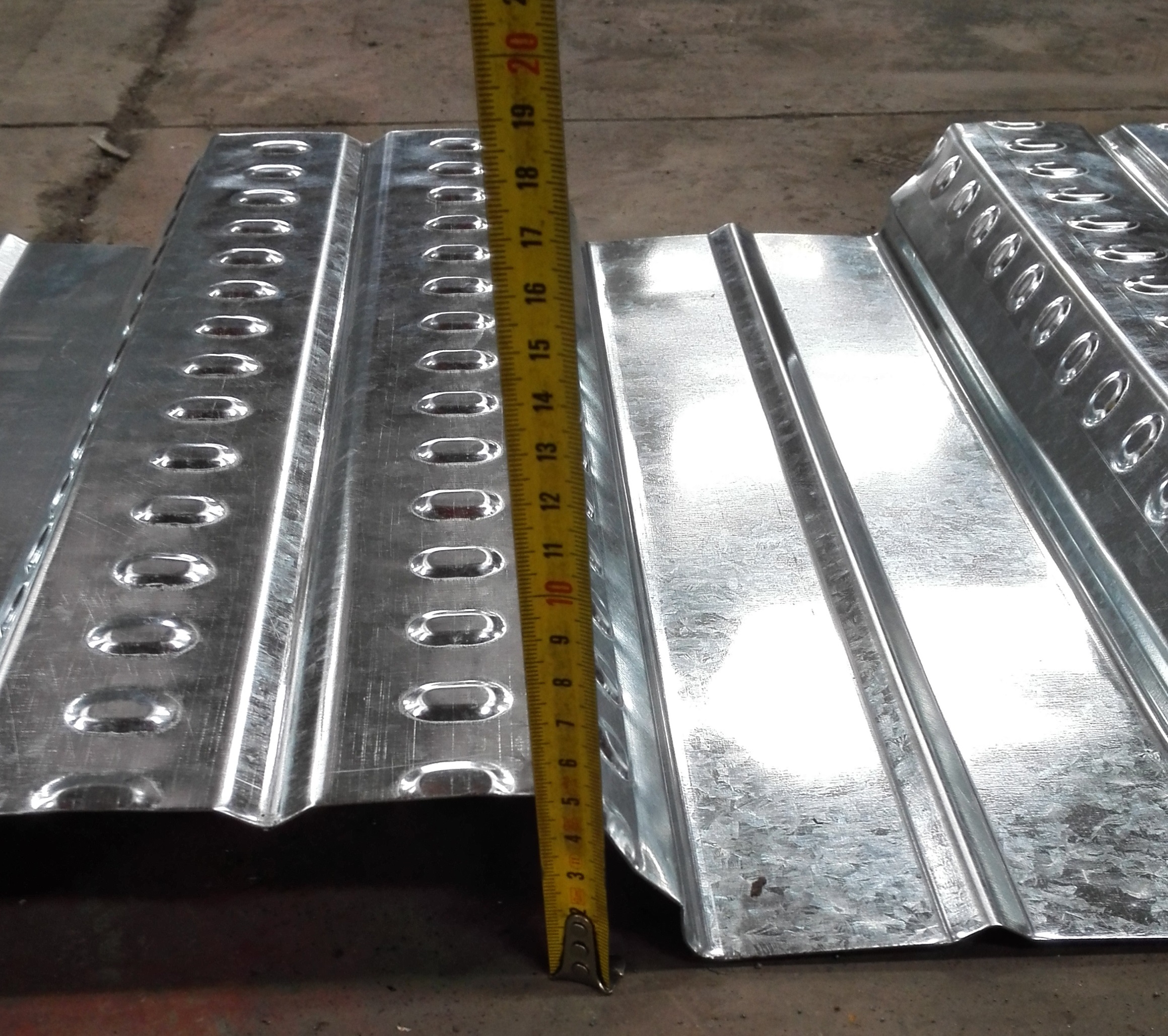

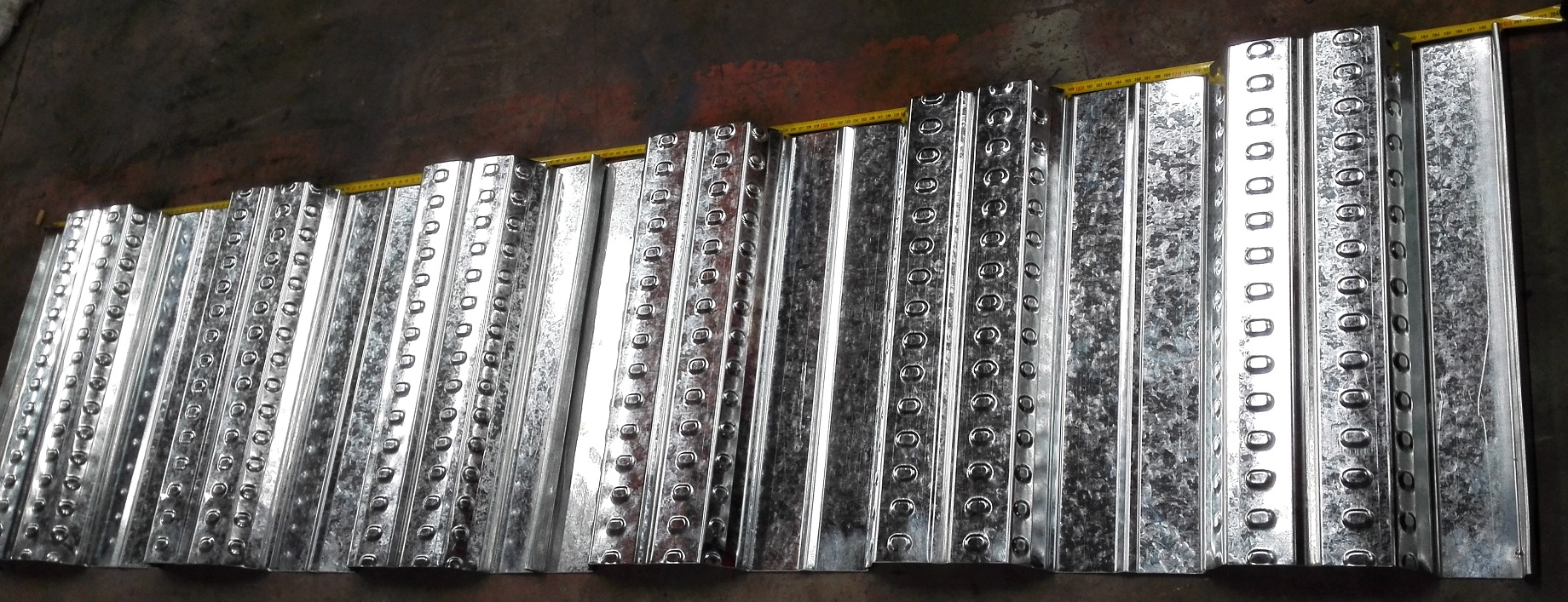

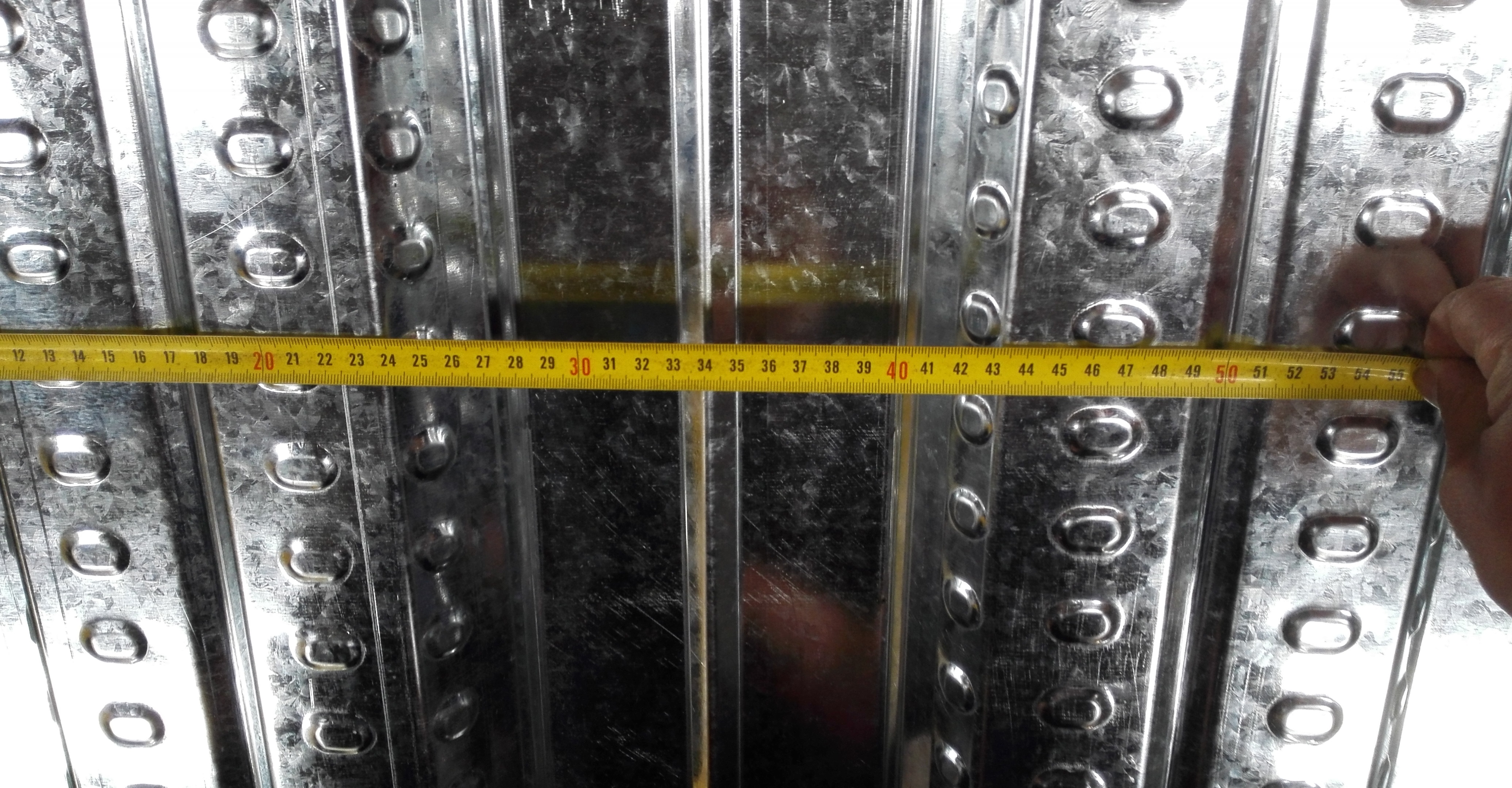

vi。機械製造フロアデッキ検査:

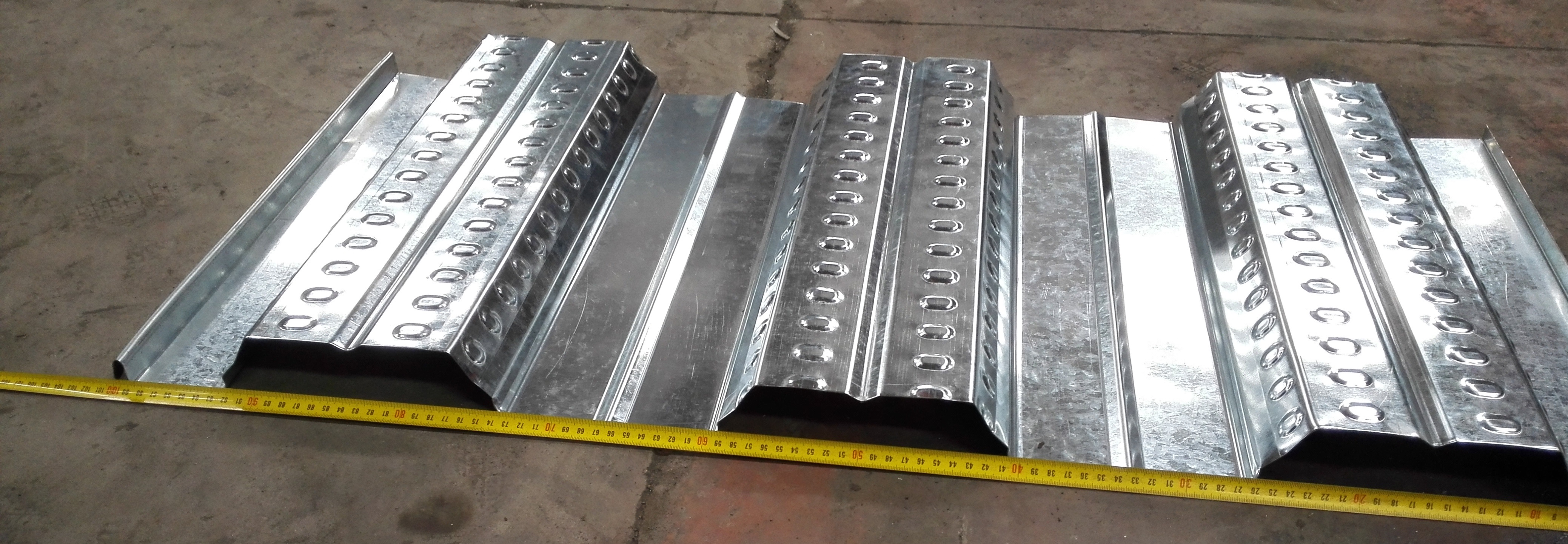

2つのプロファイルの重複:

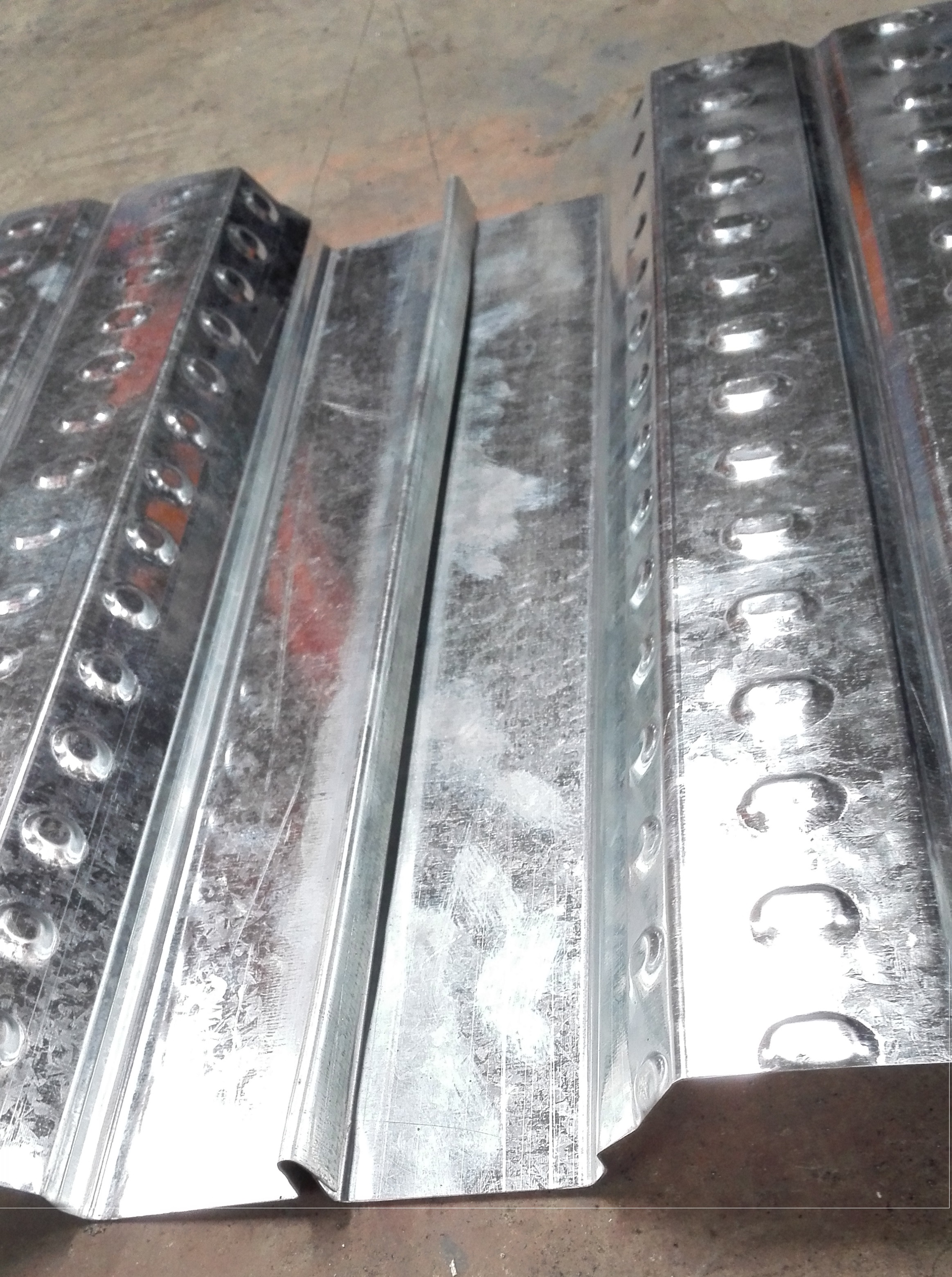

重複接合効果:


機械総重量:約:15トン

機械寸法:約12.5m(長さ)x 1.8m(幅)x 1.5m(高さ)


機械ビデオリンクを形作る床のデッキロール:

https://www.rollformingmachinerychina.com/european-style-floor-Decking-Machine_N87.


上記の仕様および写真は参考のためだけに、正確なものはわずかに異なっていて、機械を指す必要があるかもしれません。
