BMS
仕様of

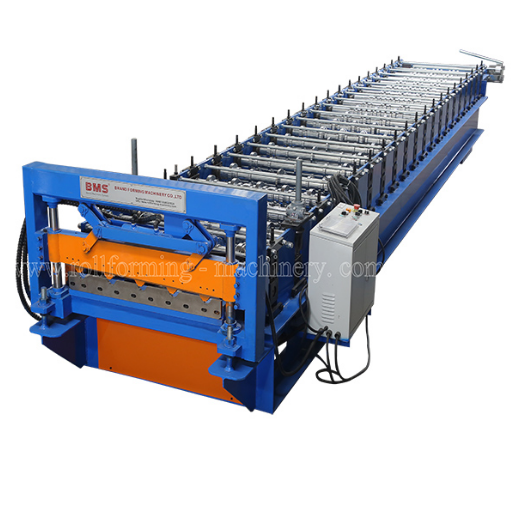

機械を形作る屋根ふきパネルロール

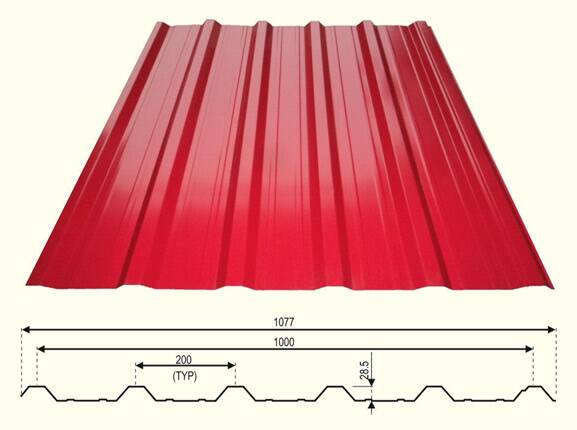

プロファイル図

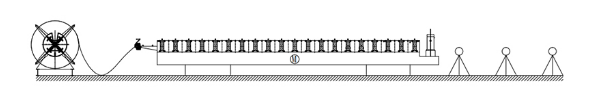

流れ図
デコイラー→マニュアルプレカットter→ガイド 摂食→ロールフォーミングシステム→油圧ポストカッター →ラックの出口
材料
材料の厚さ：0.4-0.6MM有効幅：1000んん
適用材料：包装亜鉛めっき鋼（PPGI）、PPGL、ACGL降伏強度で750メガピー
有効幅許容度：±5mm波間隔許容誤差：±1mm
波の高さの許容誤差：±1mmカット - 長さトレランス≦±1 mm
機械部品
いいえ。 | アイテム | 番号 | 述べる |
1 | デコイラー | 1セット | 7トン油圧デコイラー |
2 | プレカッティング装置 | 1セット | マニュアル |
3 | 送りガイド | 1セット | |
4 | 機械を形作るロール | 1セット | |
5 | ポスト切断装置 | 1セット | |
6 | ラックを出る | 3セット | 調整が簡単です |
7 | 油圧系 | 1セット | |
8 | PLC制御システム | 1セット |

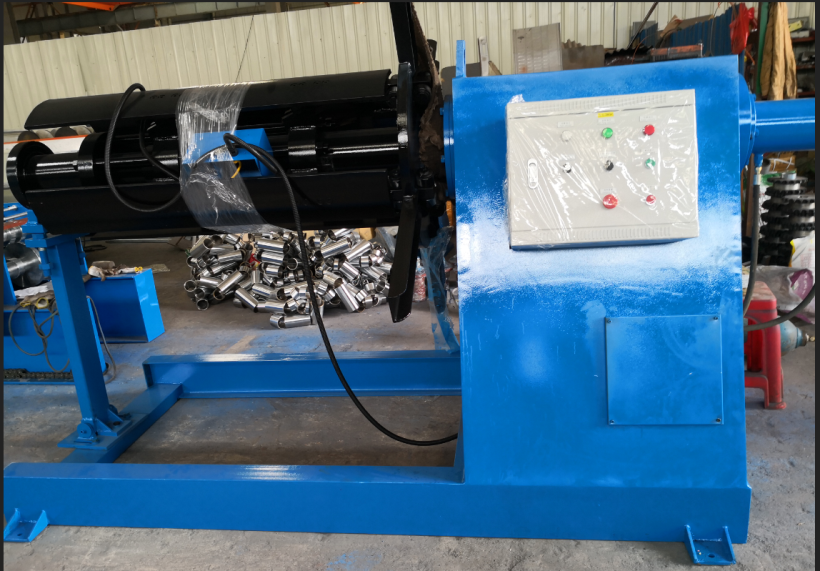

1）7T油圧デコイラー： 一組
2）冷間圧延機：
★給餌装置ガイド

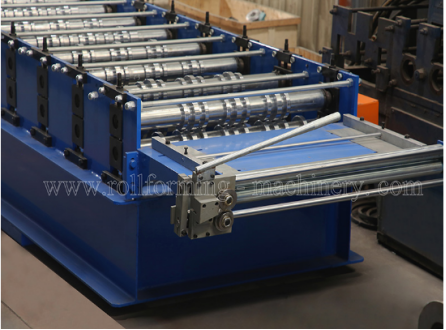

★手動プリカッター

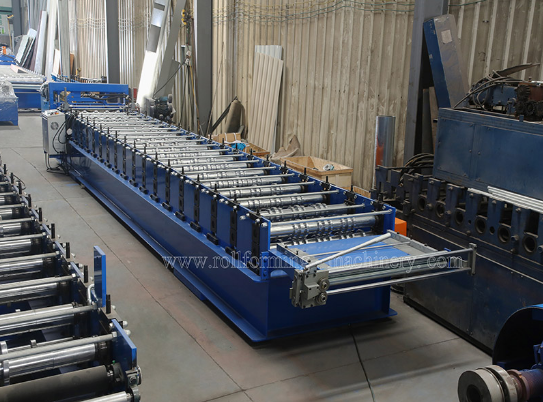

★ロールフォーミングシステム
ロールフォーミングシステムが構成されています 機械フレーム、送信部品、フォーミングローラグループなど
1）から作られたボディフレームH450溶接、サイドボードの厚さによる鋼鉄18mm
2）ローラーは45＃、鍛造後、精度CNC機械加工、熱処理。ローラーの一部にはベアリングが装備されています。
3）ローラー車軸は45＃鋼を採用しています焼入れと焼戻し処理厚さ0.04mmでコーティングされている（寿命が長く、抗されているため），
4）下部ローラ群をチェーンモータで回転させ、上下のローラの一部をギアで駆動する。
5）厚さの異なるプレートに適応するために、ハンドネジによる上部ローラギャップの調整
6）チェーン：Ziqiang（China Top 1 Brand Donghua Group）
7）シャフトの直径：φ80/ 95mm、精密機械加工
8）全ねじボルトグレード8.8（安い工場は、低グレード4.8を使用します）確実にするためにマシン長時間走行時のしっかりと機械構造を固定し、長寿命。
9）モータ駆動歯車チェーン伝動装置、20 階段申込用紙へ
10）サーボモータ7.5kW、周波数速度制御が約スピードを形成します。20〜25メートル/分

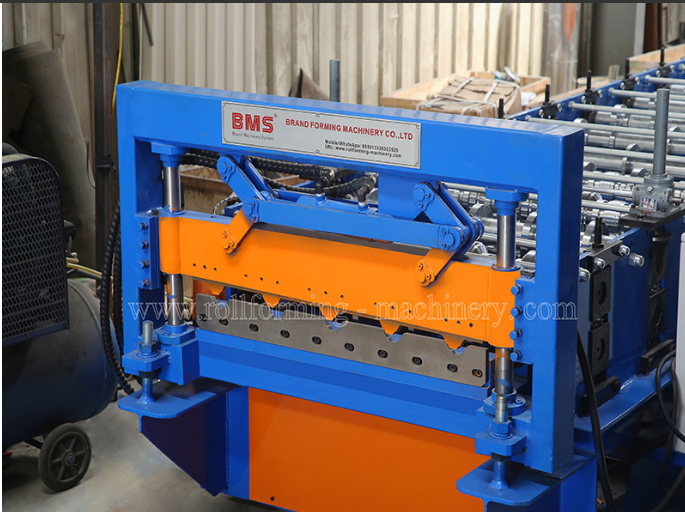

★油圧式ポストカッティングシステム
1）油圧モーター：4kW、油圧圧力範囲：0-16Mpa,時間を切削：2S
2）ロール成形した後、カット、カットに停止、無帰。工具材料の採用を切断MOLD STEEL Cr12MOV（=SKD11 鋼切削寿命ので少なくとも100万回）
3）カッティングパワーは主エンジン、油圧ステーションによって提供されます。

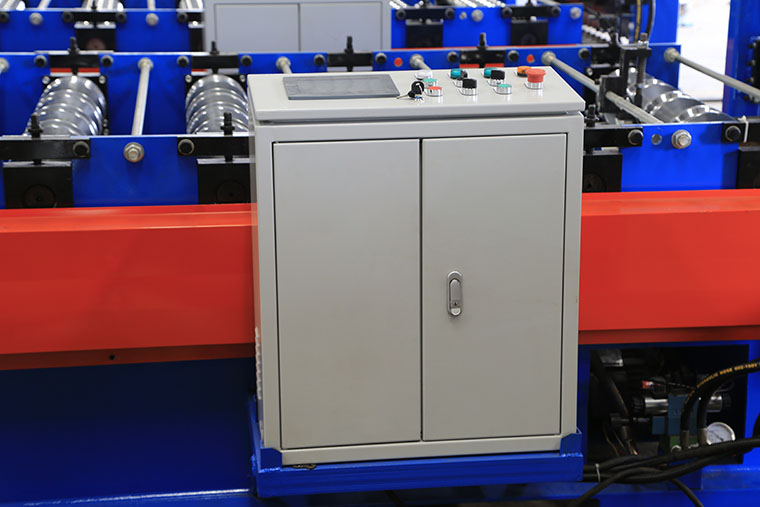

★PLC制御システム
1）マシン全体の自動生産を実現するPLC制御技術、可変周波数速度調整技術を使用。
2）システムは、フレンドリマンマシンインターフェースを提供し、バッチを設定することができ、ワークピースの長さ、量、等
3）モードがあります：タッチスクリーン入力+ボタンを押します。
4）エンコーダカウント、カウント数及びカウント長機能を有します。
★終了ラック
3つのユニット、簡単な移動のために、非パワード。

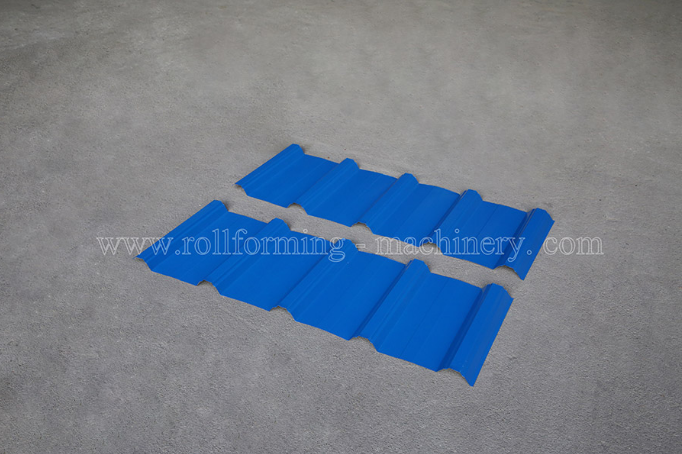

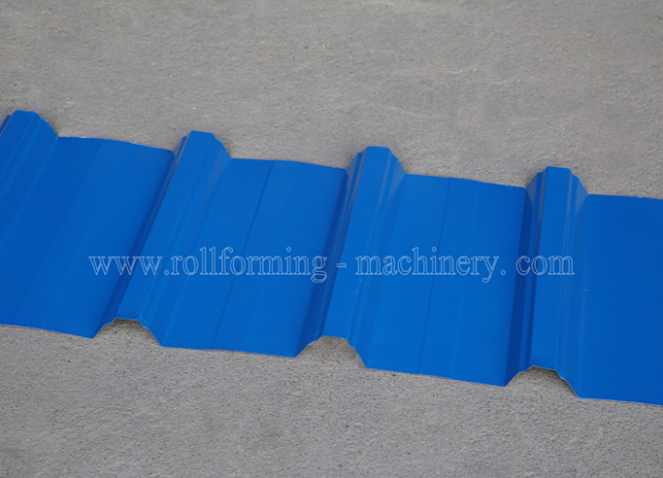

★製品ショー
