BMS
| いいえ。 | 主なパラメータ | ロールフォーミングミルのパラメータ | ||
| 1. | 材料の厚さ | 1.6～2.5mm | 形成ステーション | 18ステップ |
| 2. | 送り幅 | 図面によると | ボディフレーム | H450 |
| 3. | 申請資料 | ガルブアナイズドシート/ 冷延板・熱延板 | 側壁の厚さ | 25mm |
| 4. | 電気規格 | 415V/50Hz/3相 | 軸 直径 | 45#スチール、φ80/65mm |
| 5. | 油圧 アンコイラー直径 | 5T-600mm | メインモーター出力 | 15KW |
| 6. | 降伏強さ | G350-400MPa | ネジボルト | グレード8.8 |
| 7。 | 成形速度 | 6～8m/分 | 有効幅 | お客様の設計として |
| 8. | 制御システム | PLC制御システム | ローラー | Gcr15スチール、 HRC58-62 |
| 9. | 油圧モーター | 11KW | マシンカラー | 青+黒+オレンジ |
| 10. | 試験材料 | BMS が供給材料のサイズを提供します マシンテストの 2 週間前に購入してください | ||
ワークフロー
アンコイラー(5トン) → レベリング・フィードガイド・パンチング装置 → メインロールフォーミングミル → 油圧ポストカッティング装置 → 出口ラック*2 → PLC 制御システム → 油圧ステーション
機械部品の展示
ポストカッター
電源不要、スチールコイル内部を手動制御 ボアが縮んで止まる。
最大送り幅: 1000mm、
コイルID範囲 508mm±30mm。
容量： 最大。5トン
ポストからカット、ストップからカット、2枚タイプの切刃設計、ブランキングなし。
油圧モーター:11KW ; 切断圧力: 0-16Mpa;
切断時間：2秒。
切削工具材質: Cr12MoV(= SKD11 切削寿命100万回以上）、HRC58～62度まで熱処理。
切断力はメインエンジンの油圧ステーションによって供給されます。

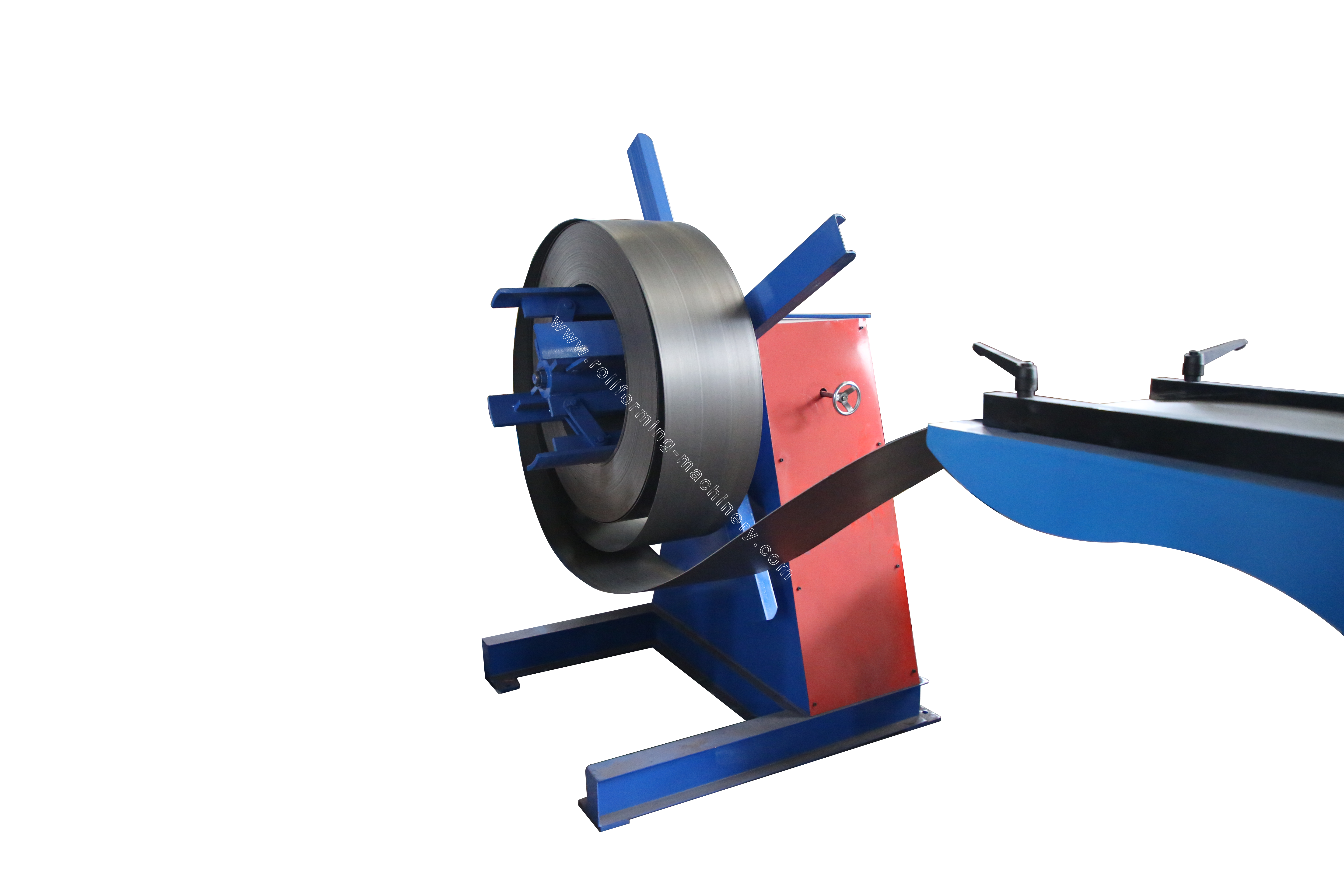

アンコイラー

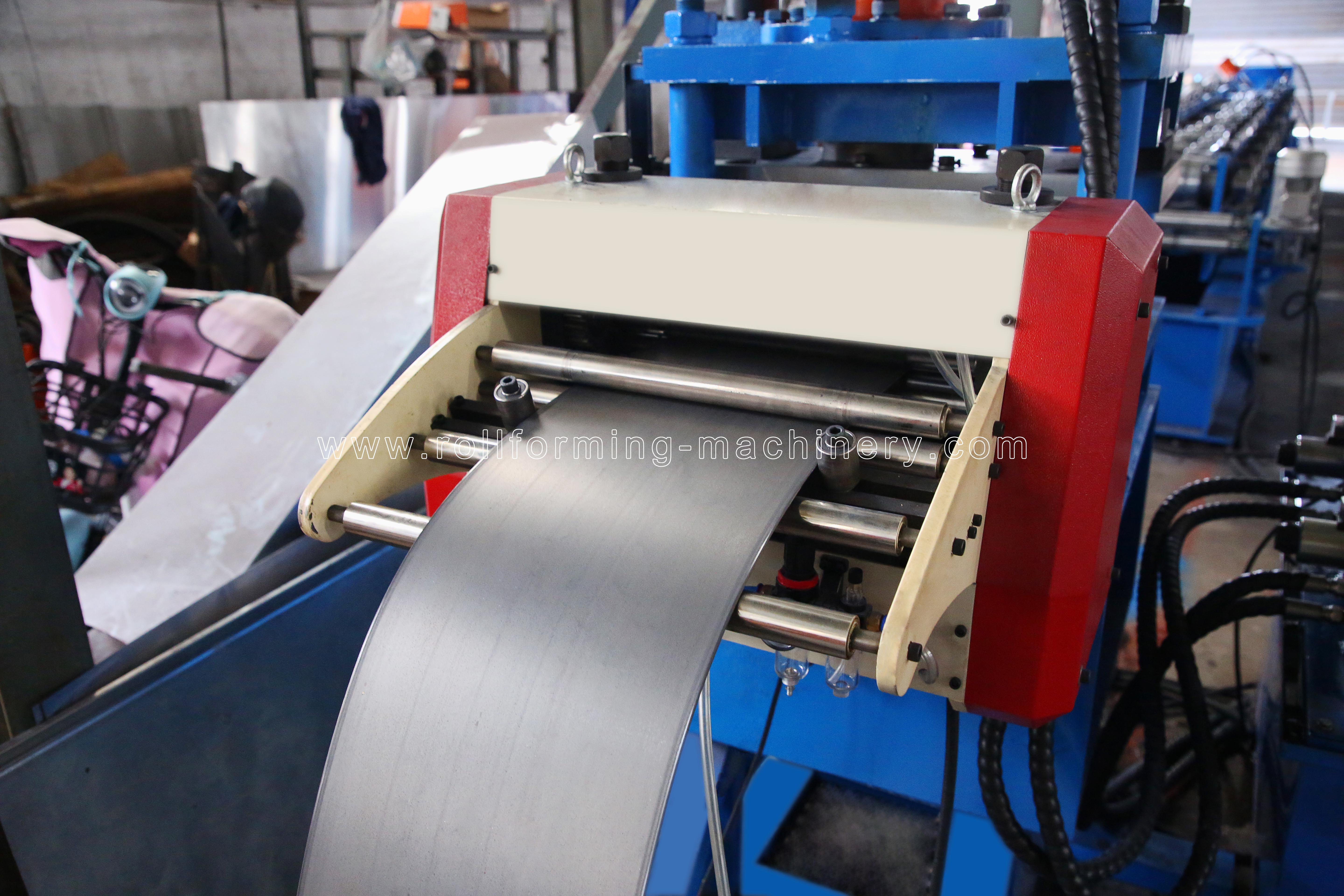

サーボ送り装置
上 三つ 下 四 計7軸レベリング装置 送り材ガイド付、本体フレーム材質 H450 溶接によって鋼をタイプします。側壁の厚さ:Q235 t25mm。から製造されたシャフト 45#スチール、精密加工されています。モーターのパワー：2.2KW
63トン ロール成形前の高速パンチング マシン、パンチング モデルの 1 セットを装備します。パンチング マシンの 4 つの側面には安全カバーがあり、片側にはドアが開きます。PLC システム制御による。

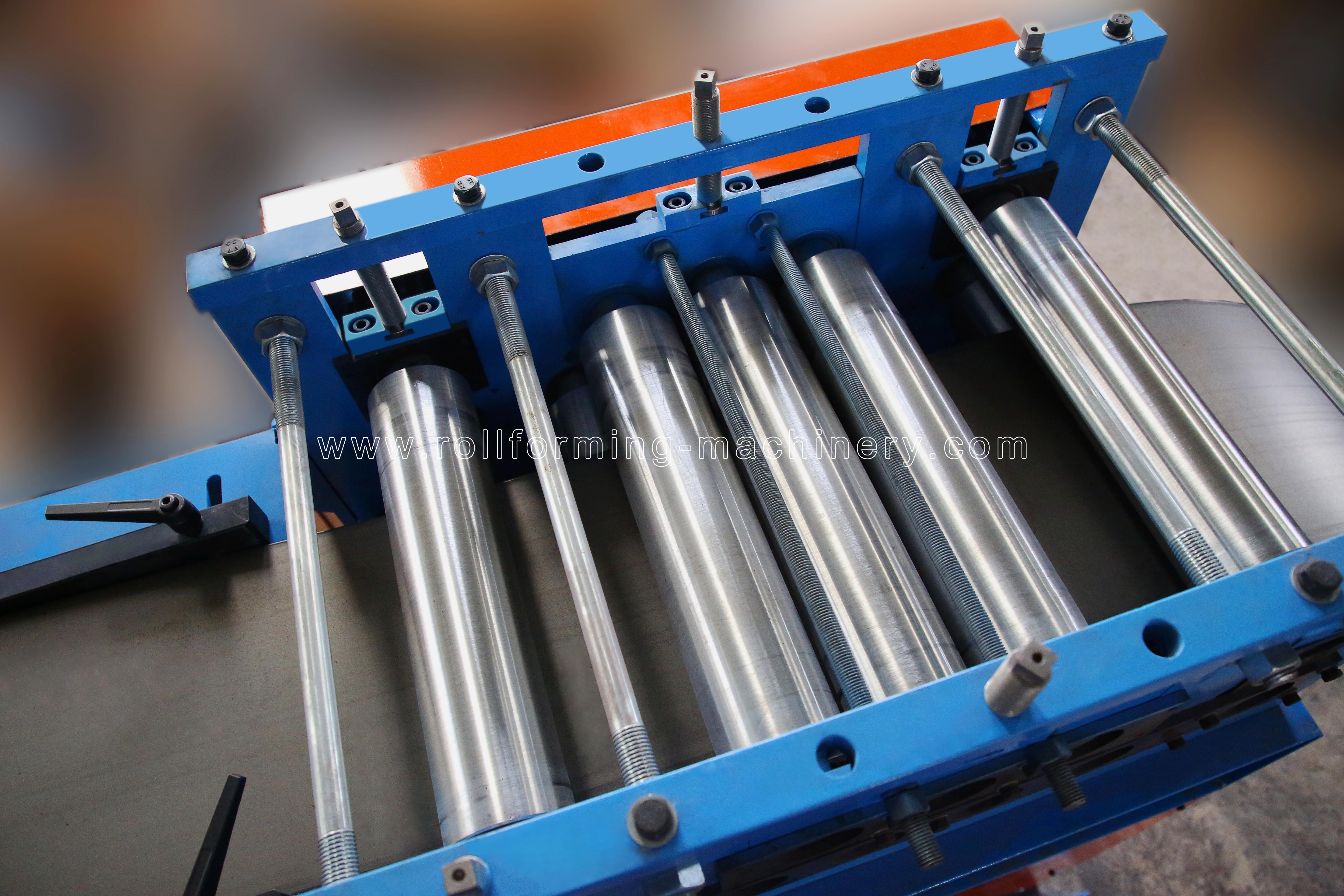

レベリング装置

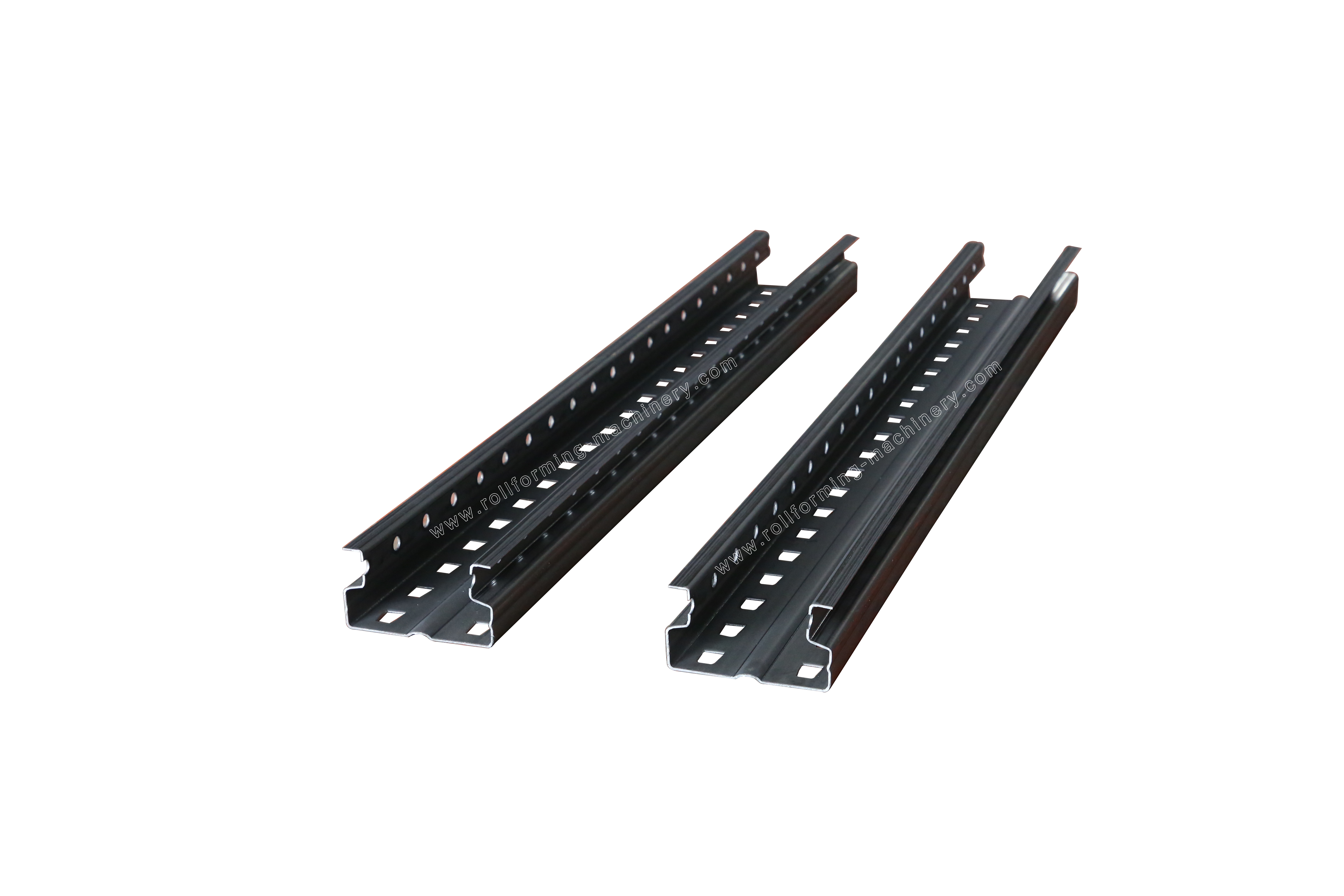

機械生産品
