YX18.5-80-800
BMS
仕様of
段ボール屋根機械を形作るロール
YX18.5-80-800プロファイルの場合
機械Xを形作る段ボール屋根ロール18.5-80-800引用

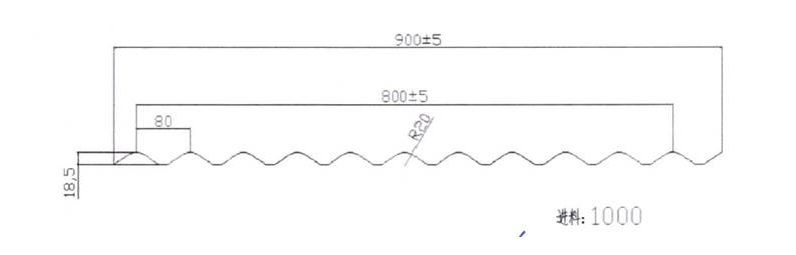

プロフィール
材料
有効幅：800んん 効果的な幅許容範囲：-2 / +2んん
給電幅：約：1000んん 波の間隔許容誤差：±0.5mm
材料の厚さ：0。35-0。45波の高さ許容誤差：±0.5mm
該当する材料：PPGI.そしてgi許容誤差の長さ：±1（6m）
冷たいロール鋼（CRC）降伏強度で235-345mpa検査の厚さ：0。4んん
仕事従う
デコイラー→マニュアル前〜utter→ガイドFeeding→ロールFor orS該当するシステム→油圧
ポストカッター →ラックの出口
機械部品
1）手動デコイラー：1つのセット
％1）プリッタ
簡単な操作や節約用の手動プリカッターを使用
それは高度な機能であり、そして材料を節約するための製造に良い、無駄なしe
3）主な機械
機械寸法（L * W * H）：約8500mm * 1500mm * 1200mm
給餌材のガイド、製造されたボディフレームH450型スチール溶接によって
側壁の厚さ：Q235 T18んん;ネクタイロッド：ф22亜鉛めっき
から製造されたローラー45＃ 鋼、CNC旋盤、熱処理、ハードクロムコーティング
厚さで0.04んん、水面鏡治療を施して（長生活と錆びのために)
theローラーの保証は5年です
シャフトの直径=§75/ 85.んん、精度機械加工
ギア/スプロケット運転、 18ステップ申込用紙へ
メインモーター（ポラロイドブランド）=7.5kW、周波数速度制御
スピードレッドコケータモーター：Rシリーズ;
鎖：Ziqiang（China Top 1 Brand Donghua Group）
チェーンサイズ：18teethと1インチ
スライドブロック：130 * 140mm;
全ての8.8級のネジボルト 登場する機械の長い時間実行中に機械構造をしっかりと長い寿命を修正しました。
材料の厚さの実際の成形速度0.35mm：20m / min （断り時間が含まれていれば、断り時間が含まれていれば、生産速度は含まれていない18m /分）
4)油圧後切断D誓いの
役職にカット、停止します切断、2切断ブレードデザイン、ブランキングなしのピースタイプ
油圧モーター：3kw.;切断プレッシャー：0-16塚;切断時間：2s
切削工具材料：CR12mov（=少なくとも100万回の切断寿命を持つSKD11）、HRC58-62度への熱処理
と2ガイドピラーせん断のためにサポートカッターのために剪断をより安定して長寿命にする
切削力は主エンジン油圧ステーションによって提供されます
油圧システムオイルのオイルフィルター付きろ過、循環油がきれいで油圧システムの寿命を長くすることを確認する。（下の写真を参照）
5）PLC制御システム
コントロールthe自動的に数量と切断の長さ
生産を入力してくださいデータ（タッチスクリーン上の生産バッチ、PC、長さなど
終了できますthe製造自動的.
と組み合わせる：PLC、インバータ、タッチスクリーン、エンコーダなど
長さのトレランス±1≦1んん
電圧を制御する24V
6）ラックの出口：未払およびT.呉服 ユニット、簡単な動きのためにローラー
上記の仕様や写真は参考のためだけに、正確なものはわずかに異なるかもしれません
そして機械を参照する必要があります。
