✓9ofiledrawing.
ⅱ。材料:
材料の厚さ:0.4~0.6mm、試験材料のための:0.5mm
供給材料幅:1219mm
適用材料:降伏強度245MPaを用いた包装亜鉛めっき鋼(PPGI)
ⅲ.Machineコンポーネント
1)手動デコイラー:1セット5トン
2)冷間圧延機:
供給材ガイド付き
材料の変更が簡単なため、手動プリカッターを次のように付いています。
溶接によりH350型鋼製のボディフレーム、
サイドボードの厚さ:18mm、 大きな滑り部のサイズを持つ:長い時間が安定しています(安く工場は110または90 * 42mmを使用します。長寿命のために安定していない)
45#鋼製、CNC旋盤、熱処理、ハードクロム製のローラー。
シャフトの直径=§75/ 95mm、精密機械加工
モーター駆動、ギア/スプロケットの伝送、約18ステップ申込用紙へ、
チェーンサイズ:18teethと1インチ
メインモーター= 5.5KW、周波数速度制御
フォーミング速度約3m~5m /分(プレス金型の時間を計算しない)
全てのマシンの長い時間実行中に機械構造をしっかりと長い寿命に固定するために、80年生のねじボルト。
3)油圧階段と切断装置:
2ステッププレス法:最初にクランプシート、そしてPRess折りたたみや壊れたものは起こった後に起こりました、完成したタイルの外観を美しく見せる。
階段深さ= 13mm
溶接によって高品質の20mmの鋼板から作られたカッターフレーム
押したり、カットを押したり、切断を切る停止、2個の切断ブレード、ブランキング切断、廃棄物なし
ポンプモーター:5.5kW;切断圧力:12MPa
切削工具材料:CR12MOV(= D2スチール、少なくとも1百万回の切り寿命)、HRC58-62度への熱処理
油圧システム油濾過のためのオイルフィルターを用いて、循環油が清潔で油圧システムの寿命を長くすることを確実にするために。(下の写真を参照)
4)PLC制御システム
数量と切断の長さを自動的に制御します
と組み合わせる:PLC、インバータ、タッチスクリーン、エンコーダなど
長さずれの許容誤差≦±2 mm
制御電圧24V
5)ラックの出口:
未駆動、2ユニット
ⅳ。フローチャート
デコイラー→給餌&メインフォーミング機→油圧ポストカッター→PLC制御キャビネット→出口ラック

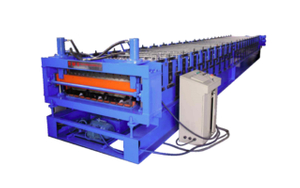

ⅴ。マシン写真(参考用)
完成したプロファイル:
プロファイルがオーバーラップ:
