母屋ロール成形機の概要

数ブラウズ:0     著者:サイトエディタ     公開された: 2024-04-01      起源:パワード

お問い合わせ

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

建設と製造の開発には効率と精度が不可欠です。の 母屋ロール成形機 が登場し、金属加工を大きく変えました。


このブログでは、母屋ロール成形機とは何か、不可欠な機能、仕組み、製造プロジェクトなど、母屋ロール成形機の基本について説明します。


母屋ロール成形機とは何ですか?

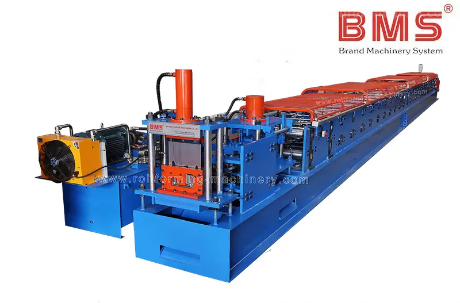

その中心となる母屋ロール成形機は、金属シートを屋根や建物の枠組みに使用される重要な構造部材である母屋に加工します。これらの機械は、ローラーを使用して金属 (通常はスチール) を特定のプロファイル (C、Z、または U 形状) に細心の注意を持って曲げます。最終製品は、特に大規模な工業用および商業用建物の屋根システムを支持し、安定させるために不可欠です。


3 つの主要なタイプ: C、Z、U 母屋ロール成形機


C、Z、U 母屋ロール成形機は、構造物が耐える荷重の種類、サポート間のスパン、必要な設置の容易さなど、さまざまな建設プロジェクトに適しています。


1.C母屋ロール成形機

C母屋機械 C 型セクションを効率的に製造できるように設計されています。これらの機械の背後にある設計と技術により、精度を犠牲にすることなく迅速な生産が可能になります。

  • 柔軟性: 多くの C 母屋マシンは、調整可能な幅と高さの設定を備えているため、ロール ツールを交換することなく、さまざまなサイズの C 母屋を製造できます。

  • 自動化: これらの機械にはプログラマブル ロジック コントローラー (PLC) などの完全に自動化された制御システムが搭載されていることが多く、長さ、数量、パンチング パターンなどの生産パラメーターを正確に制御できます。

  • 速度と効率: 高速操作向けに設計された C 母屋ロール成形機は、大量の母屋を迅速に生産できるため、プロジェクトのリードタイムが大幅に短縮されます。


2. Z母屋ロール成形機

Z母屋マシン は、特に屋根用途において、より優れた構造サポートを提供できることで知られる Z 字型セクションの製造を専門としています。

  • 設計の柔軟性: C 母屋機械と同様に、Z 母屋機械もさまざまなサイズの Z 母屋を製造するように調整でき、幅広い構造要件に対応できます。

  • 高度な機能: 多くの Z 母屋木工機には、成形前に金属ストリップを準備するプレパンチングやプレカットなどの機能が搭載されており、ポスト カッターの調整時間を短縮し、無駄な切削を発生させません。

  • 耐久性: これらのマシンは、過酷な使用に耐えるように構築されており、産業条件下で長寿命と一貫したパフォーマンスを実現するように設計された堅牢な構造とコンポーネントを備えています。


3. U母屋ロール成形機

U母屋マシン U またはチャネル形状のセクションを生成し、さまざまな建設ニーズに対応する多用途のソリューションを提供します。

  • 汎用性: U 母屋マシンは、製造できる母屋のサイズだけでなく、さまざまな建設シナリオにわたる用途においても、その多用途性で注目に値します。

  • カスタマイズ: 特定のプロファイル要件に対応するためにカスタマイズされたロール ツールを装備できるため、特殊なプロジェクトに適しています。

  • 運用効率: 手動、半自動、また​​は全自動運用のオプションを備えた U 棟木機械は、最適な効率を実現するように設計されています。上級モデルには、操作と調整を簡単にするためのタッチスクリーン インターフェイスが含まれている場合があります。


母屋ロール成形機の特徴と利点


母屋ロール成形機は現代の建築に不可欠であり、技術革新と実用的な機能の融合を提供します。


特徴:

1. 高い生産スピード

機械は毎分最大 25 メートルの速度で母屋を製造できます。

2. 高度なモジュラー設計

世界共通の高い部品交換率を確保し、メンテナンスを簡素化します。

3. 自動制御技術

優れたマンマシンインタラクションによる、高精度と効率の自動設定を誇ります。

4. 多彩な仕様オプション

自動送りや切断など、さまざまな生産仕様に合わせた電気制御を提供します。

5. 環境に配慮した運営

製造プロセスでは、熱、炭素、有害なガスは排出されません。

6. 幅広い産業用途

工場、倉庫、展示場などさまざまなシーンに最適です。


利点:

1. 効率の向上

迅速な生産能力により、タイトな建設スケジュールと高い需要に対応できます。

2. 低いメンテナンスコスト

モジュール設計と部品の互換性により、メンテナンス時間とコストの削減につながります。

3. 生産精度の向上

自動化と精密な制御技術により、母屋の一貫した品質と寸法精度が保証されます。

4. 生産における柔軟性

さまざまな仕様をその場で選択できるため、手動で再構成することなく、カスタマイズされた構築ニーズに対応できます。

5. 持続可能なものづくり

この機械の環境に優しい性質は持続可能な建築慣行と一致しており、より環境に優しい生産代替手段を提供します。

6. 幅広い用途

さまざまな建設環境に適用できるため、プロジェクト全体で機械の実用性と価値が高まります。


母屋ロール成形機の仕組み


母屋ロール成形機は、連続自動運転向けに設計されており、高効率、一貫した製品品質を確保し、手動介入の必要性を最小限に抑えます。これは大規模生産における精度にとって非常に重要です。


1. アンコイラー

アンコイラーは、コイル状の金属材料 (通常はスチール) を解き、機械に送り込みます。


2. 搬送ガイド装置

巻き戻された後、金属シートは送りガイド装置に入り、金属シートはメインロール成形機に入る前に正確に位置合わせされます。


3. パンチング装置

母屋の設計にボルトやその他の留め具用の穴が必要な場合は、次にパンチング装置が使用されます。指定した位置に正確に穴をあける装置です。一部のロール成形ラインでは、パンチングをロール成形プロセスに組み込むことも、別個の事前パンチ操作として実行することもできます。


4. ロールフォーミングミル

ラインの主なコンポーネントはロール成形ミルで、ローラーのペアを備えた一連のステーションで構成されます。これらのローラーは、平らな金属シートを徐々に目的の母屋プロファイル (C、Z、または U 形状) に成形します。ステーションの正確な数は、プロファイルの複雑さと材料の厚さによって異なります。


5. PLCシステム(プログラマブルロジックコントローラー)

送りからカットまでをPLCシステムで制御。これにより、すべてのコンポーネントが、長さ、ピースの数、パンチングパターンなどのプログラムされた仕様に従って調和して動作することが保証されます。


6. 油圧ポストカット装置

金属が母屋の形状に形成されると、油圧式ポスト切断装置が連続金属ストリップを設定された要件に応じた長さにトリミングします。このステップはロール成形プロセスの後に行われるため、「ポストカット」という用語が付けられています。


7. 出口ラック

完成した母屋は出口ラックに移動され、そこで収集され、結束、保管、または出荷の準備が整います。一部の出口ラックには、完成した母屋を効率的に整理するための自動仕分けまたはスタッキング システムが搭載されている場合もあります。


母屋ロール成形機による母屋構造


インドのTATA BLUESCOPE STEELプロジェクト向け。

インドにおけるTATA BLUESCOPE STEELプロジェクト


母屋ロール成形機は、高品質の母屋を迅速かつ正確に提供するため、現代の建築には欠かせないものとなっています。BMS 母屋ロール成形機の効率と精度を利用して建設プロジェクトを向上させませんか? 今すぐお問い合わせください ニーズに合わせてカスタマイズされたソリューションを見つけてください。
