効率、耐久性、断熱性は建設と製造において極めて重要です。これらすべての要件を満たす製品の 1 つは、ミネラルウール サンドイッチ パネルです。これらのパネルは、その優れた断熱性と防音性が広く認められており、産業施設、商業ビル、住宅などのさまざまな用途に不可欠となっています。
このブログではその基本を紹介していきます ミネラルウールサンドイッチパネル生産ライン そして機械たち。
ミネラルウールサンドイッチパネルの紹介
ミネラルウールサンドイッチパネルは、間にミネラルウール断熱材を挟んだ2層の構造ボードで構成されています。玄武岩やスラグから作られるミネラルウールは、耐火性、断熱性、防音性があることで知られています。これらのパネルは多用途でエネルギー効率が高く、持続可能なため、現代の建設プロジェクトで人気があります。
ミネラルウールサンドイッチパネル生産ラインの作業プロセス
1. デコイリングシステム
この最初のステップには、サンドイッチ パネルの主な材料である金属コイルの巻き戻しが含まれます。油圧アンコイラーは金属シートを生産ラインにスムーズに送り込み、一定の制御された供給を保証します。
2. ロールフォーミングシステム
ロールフォーミング ここでは、金属シートを実際に希望のプロファイルに成形します。
3. ミネラルウール/EPS基板供給システム
ボードコンベア&リフター、ボード切断機、インターセクション&アングルコンベアで構成され、サンドイッチパネルの厚さに応じてミネラルウール材料を切断し、装置に連続的に供給します。
4. 接着剤（グルー）システム
接着剤塗布装置の一種で、ハイブリッド塗装やスプレー塗装などいくつかの種類があります。ハイブリッドモデルは比較的安価で耐久性があるため、世界中で広く使用されています。スプレー塗装は接着剤の吐出量と塗布量を節約できますが、価格は若干高くなります。
5. ラミネートシステム
サンドイッチパネルの形状は、接着剤を塗布した上下の鋼板に一定の圧力と温度を加えて形成されます。ゴムローラー方式のラミネート装置は、ダブルベルトコンベア方式に比べ、消費電力が低く、価格が安く、製品の平面度も良好です。
6. カッティングシステム
ラミネートユニットで作製したサンドイッチパネルをバンドソーを使用してユーザーが希望する長さに切断する切断システムです。ホイール切断やバンドソー切断など、お客様のさまざまなニーズに合わせてさまざまな切断方法が開発されています。
7. PLC制御システム
当社は最新世代の産業用制御システムを採用しており、産業用制御システムは長さのせん断、プロセスなどの定量的生産を自動的に完了した後、生産パラメータを入力し、オペレーターが生産ラインを制御し、制御パラメータを変更し、装置の稼働状況をリアルタイムで監視します。 、動作パラメータおよび障害表示など、
このシステムには、簡単な操作、安定した動作、省エネ、環境保護という利点があります。このシステムのコンポーネントは台湾および海外の有名ブランドを採用しており、信頼性が高く、メンテナンスコストが低いです。
8. 出口ラック
完成したパネルは出口ラックに搬送されます。これらのラックは、パネルが次の生産段階に移される前、または出荷の準備が整う前に保持します。通常、取り扱いプロセスを合理化するために 2 つのラックが使用されます。
ミネラルウールサンドイッチパネル生産ラインのコンポーネント
いくつかのコンポーネントが連携して原料を高品質のミネラルウールサンドイッチパネル、つまり幅広い建築用途に適した断熱パネルに変換します。

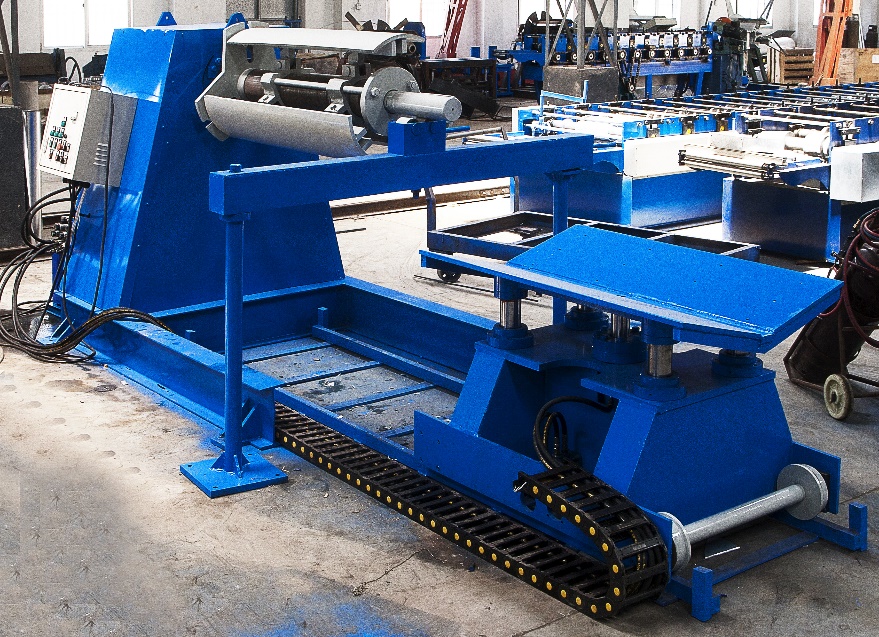

油圧アンコイラー
この装置は油圧の力を利用してスチールまたはアルミニウムのロールをスムーズに解き、金属が絡まったり損傷したりすることなく生産ラインに送り込まれるようにします。これにより、生産ラインへの金属板の安定供給が可能になります。

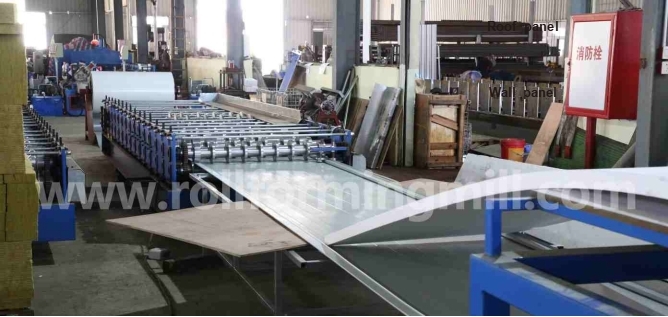

屋根・壁パネルロールフォーミングシステム
ロール成形機は金属シートを徐々に最終形状に曲げます。

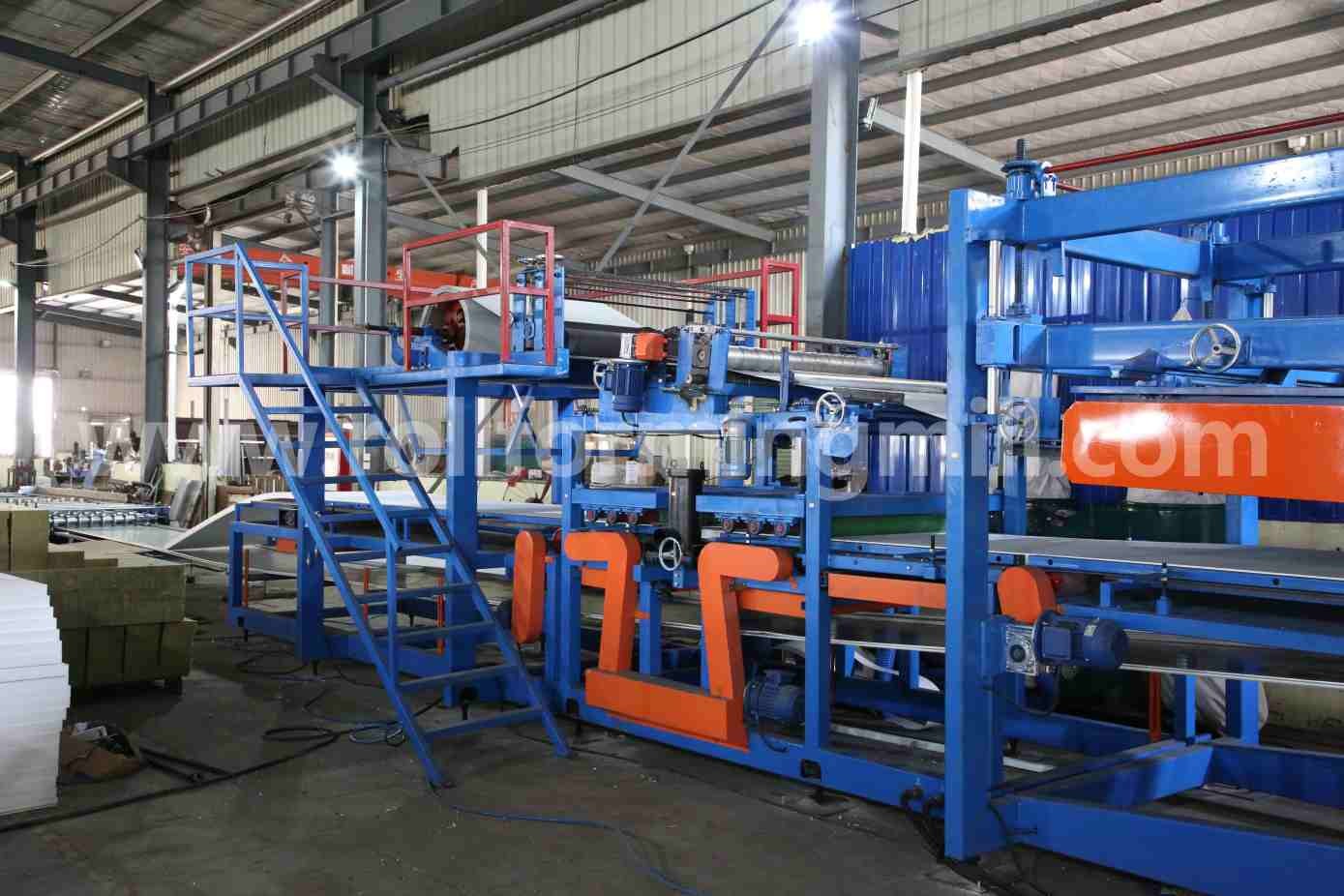

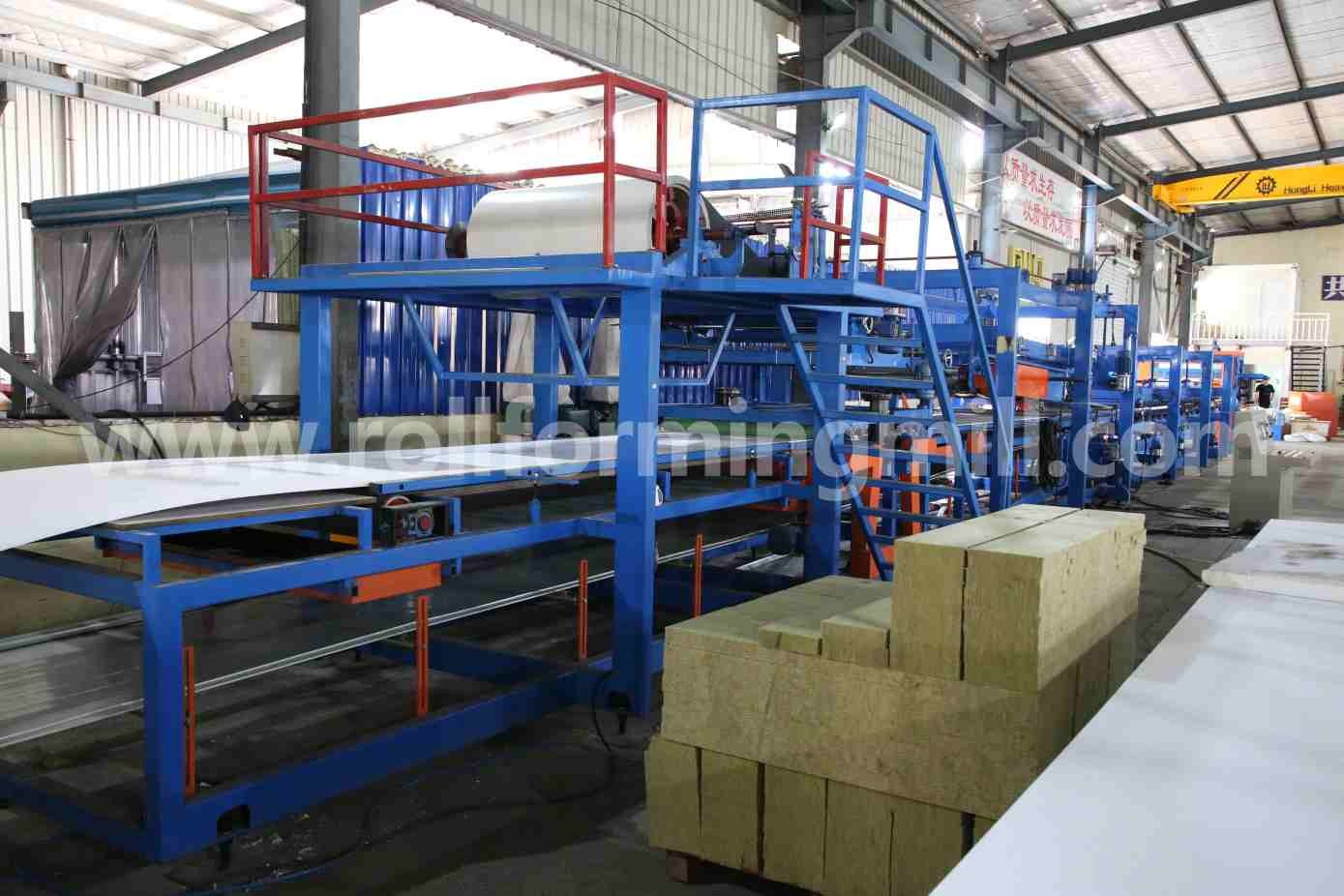

底板成形機付きサンドイッチパネルラミネーター
供給装置及び底板成形機
サンドイッチパネルラミネーター
ロックウールサンドイッチパネルラミネーターは、圧力システムと加熱システムを適切な状態に調整し、貼り合わせる必要のあるロックウールサンドイッチパネル材料を積み重ねます。その後、ラミネーターで「加圧」と「加熱」の処理を行い、素材同士の接着をより強固なものにします。
このプロセスでは、伝達システムが圧力および加熱システムをリンクし、材料が均一な加熱および圧力効果を受けるようにします。

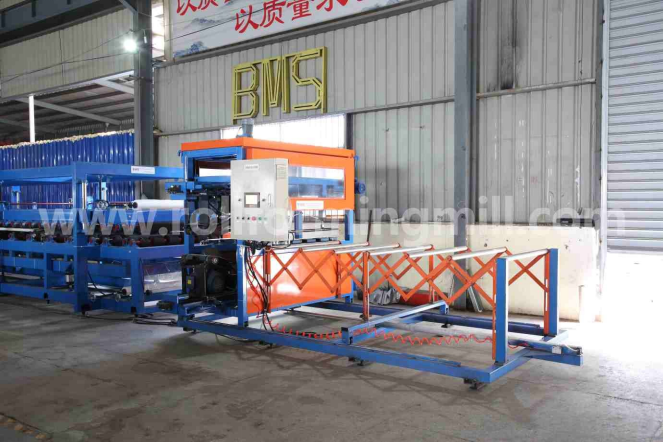

鋸切断装置
切断の種類：バンドソー
必要電力：3Kw×2
パネル厚さ：40mm～200mm
パネルの長さ：1200mm – 30000mm
カッター移動量：2000mm（シリンダー距離）

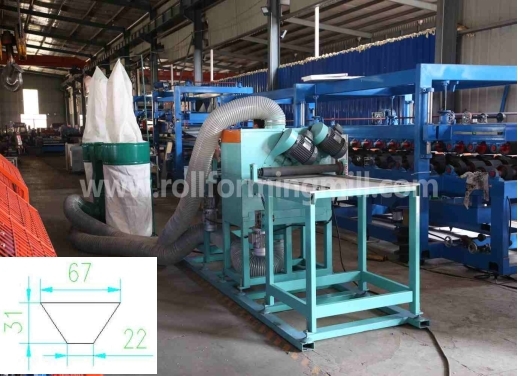

T型切断装置付
特定の T 字型寸法に従って、ロックウールサンドイッチパネルを正確にカットします。このタイプの装置には通常、特殊な切断鋸刃または切断ホイールが装備されており、切断作業を効率的かつ正確に完了できます。

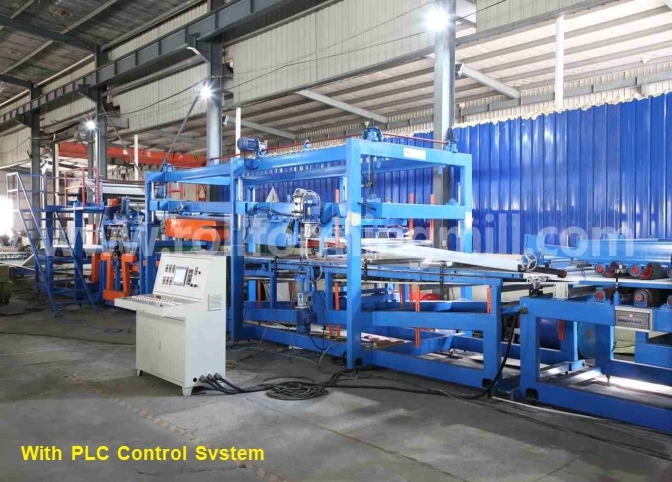

PLC制御システム
1) PLC 制御技術、周波数調整速度技術を採用し、自動生産を実現します。
2) フレンドリーなマンマシンインターフェースシステムにより、ワークピース、長さ、数量などに合わせてバッチを設定できます。
3) 操作モード: タッチスクリーン + ボタン。
4) エンコーダカウント、カウントと長さの測定機能を備えています。
5)三菱/シーメンス/シュナイダーPLCとインバーターを採用。
韓国の技術の基盤から、優れた断熱性と吸音性を備えたパネルを生産する能力に至るまで、BMS ミネラルウールサンドイッチパネルの生産ラインは、不連続タイプを活用して投資コストを削減し、厳しい耐火基準を満たすという点で傑出しています。

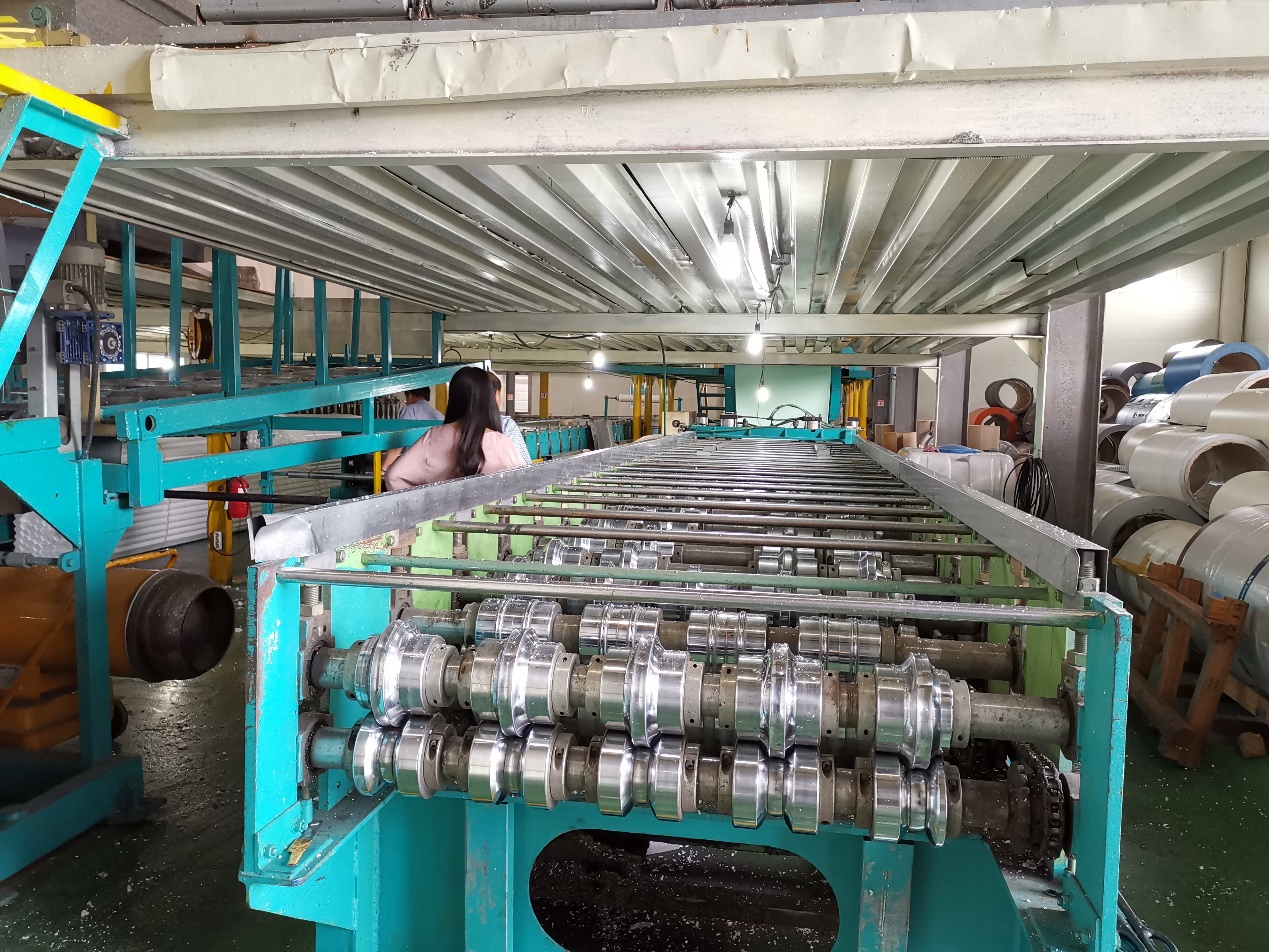

韓国プロジェクト
これらのメリットをプロジェクトにもたらすことについて、お問い合わせやご興味がございましたら、ぜひお問い合わせください。BMS が提供する最先端のソリューションを使用してお客様の建設ニーズを満たすためにどのように協力できるかについて話し合いましょう。
