YX40*40&YX20*40
BMS
の仕様
ソーラーパネルフレームロールフォーミングマシン

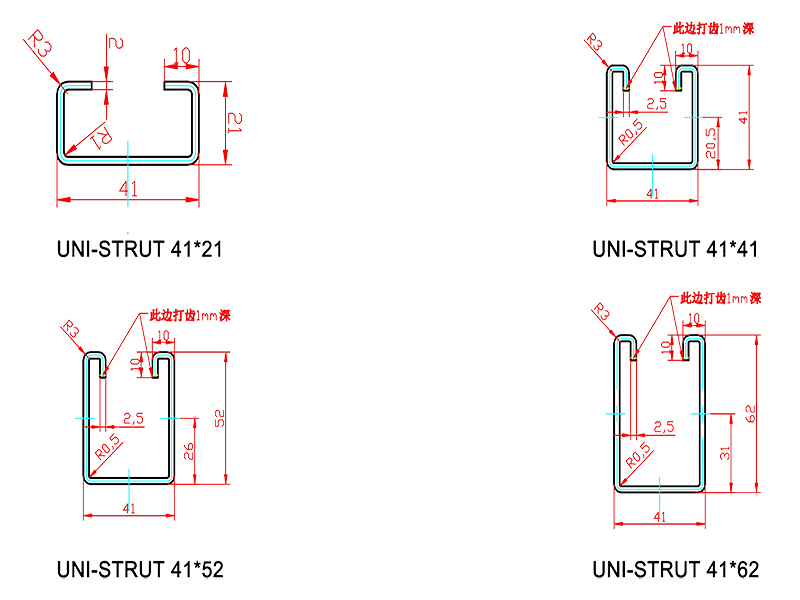

ⅰ. プロファイル
唇：6mm
Web：41mm
高：21/41mm
ローラーでサイズを変更します
ⅱ。材料：
効果的な w idth： 41mm
材料の厚さ： 1.2/1.9 mm
適用可能な m aterial：亜鉛メッキシート（GI）
降伏 強度 Q 235MPA-345 MPa

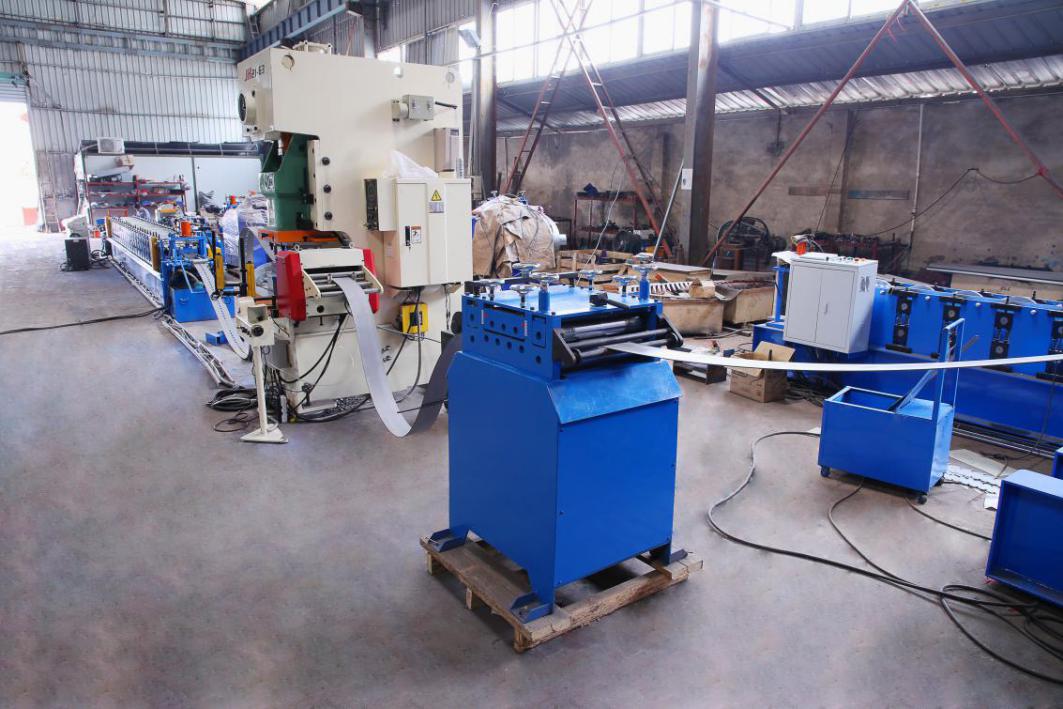

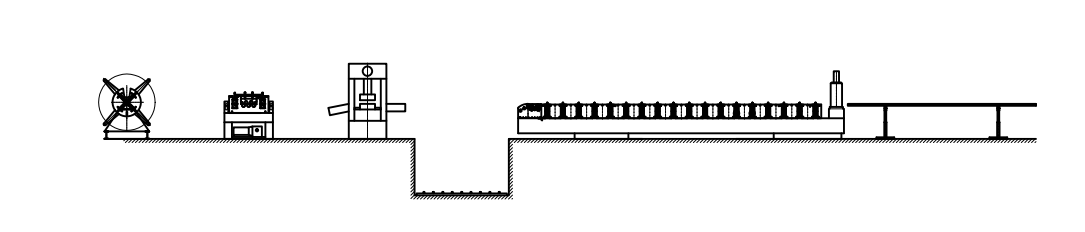

ⅲ 。マシン w orkフロー
デコイラー→レベリングデバイス→パンチングマシン→ロール Fオルミング システム→
油圧 ポストカッター→出口ラック
IV。機械コンポーネント

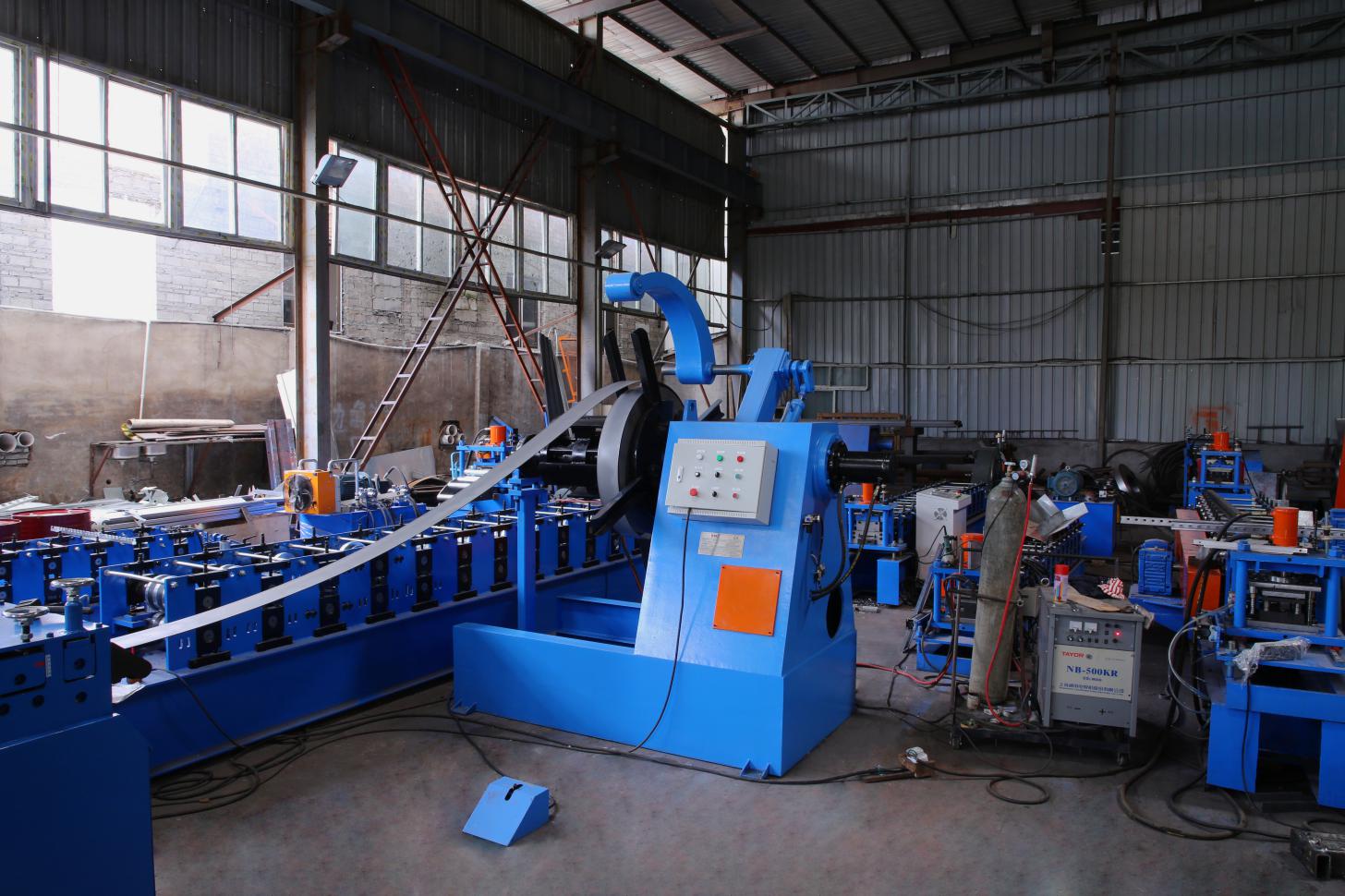

1） 油圧デコイラー： 1つのセット 5トン

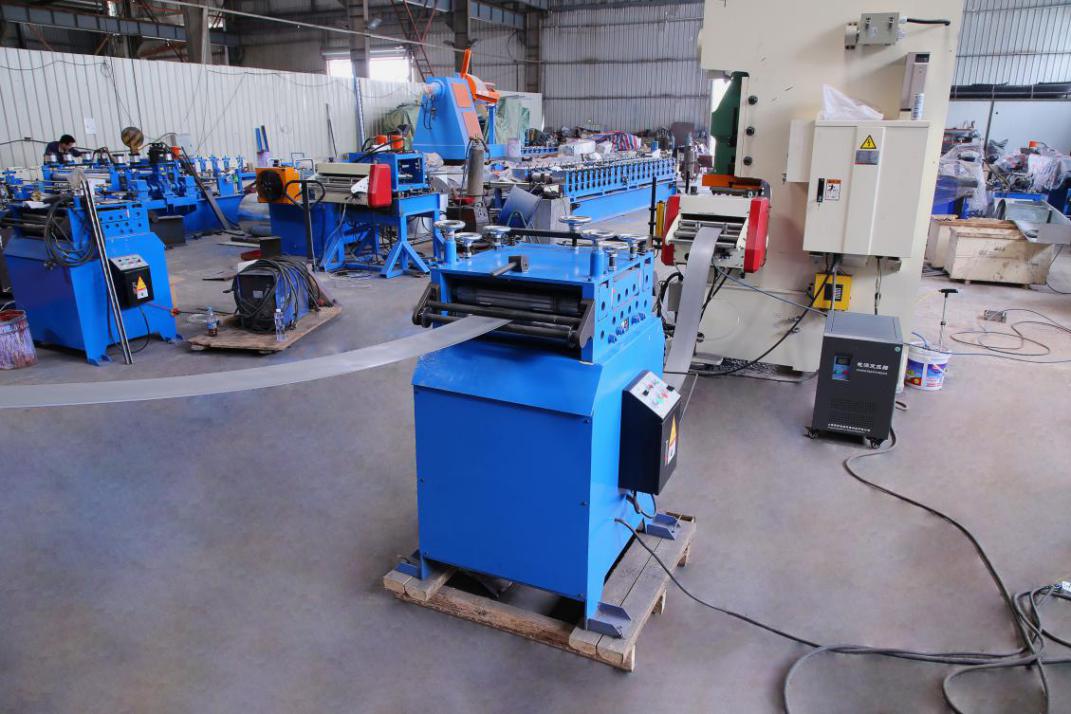

％1） レベリングデバイス
4つの4つの完全に7つのローラーレベリングデバイスを上げます
給餌材料ガイド、 溶接により H450型鋼から作られたボディフレーム
45＃ スチール から製造されたシャフト、クエンチングおよび焼き熱処理、ハードクロムメッキ。直径= φmm 90、精密機械加工
モーターパワー： 3KW

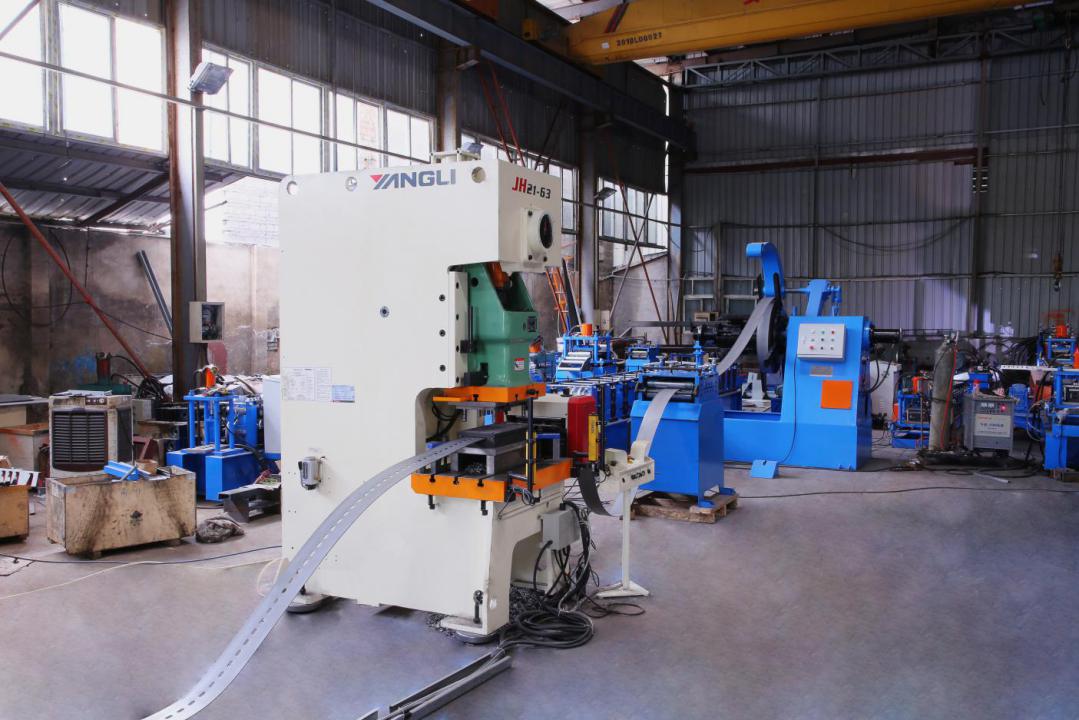

％1） サーブドライブおよびパンチングマシン

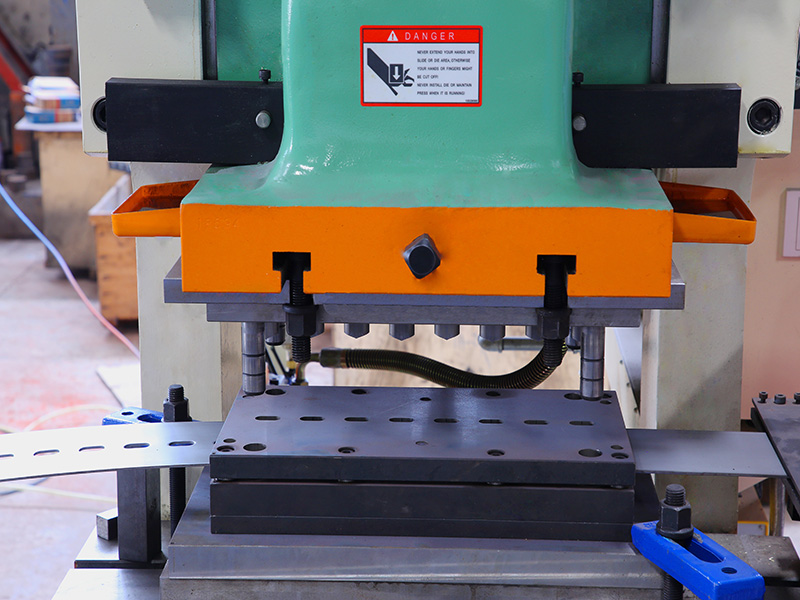

ロール形成前に63トン 高速 パンチングマシン、 1 セットのパンチングモデル を 装備します。パンチングマシンの4つの側面が安全カバーとドアを開けた片側
パンチングマシンの空気源は、買い手によって供給されます。

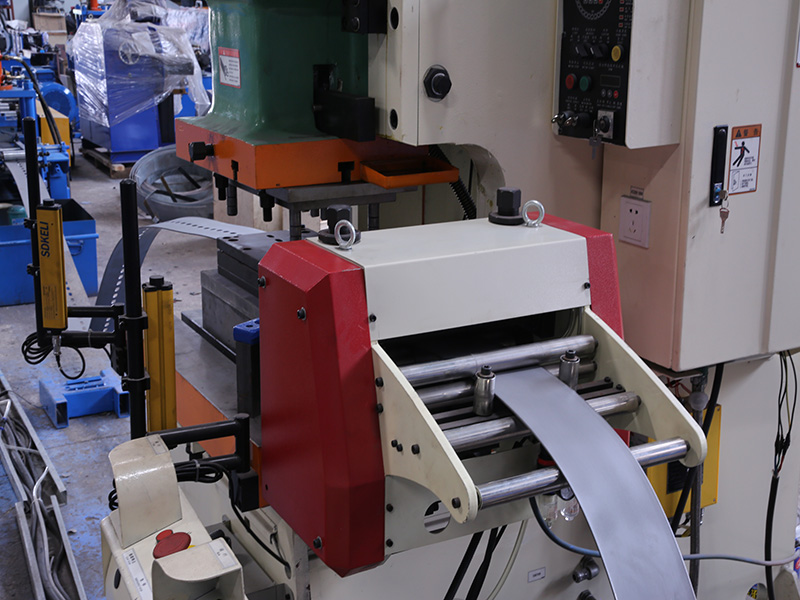

より精度をパンチするためのサーボモーターによる m 骨送り、 サーボモーターパワー3kW

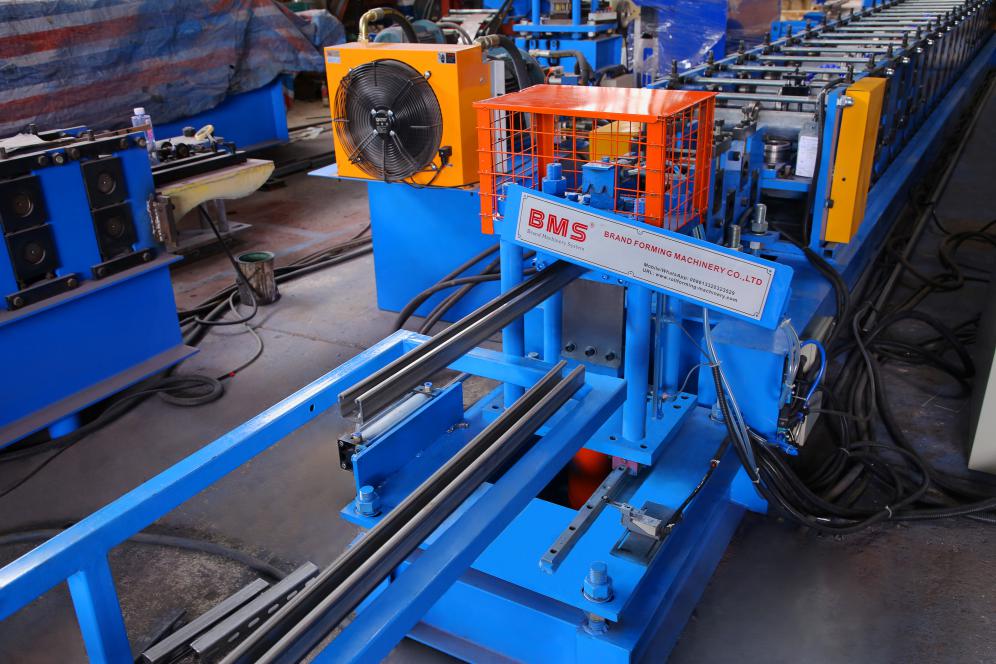

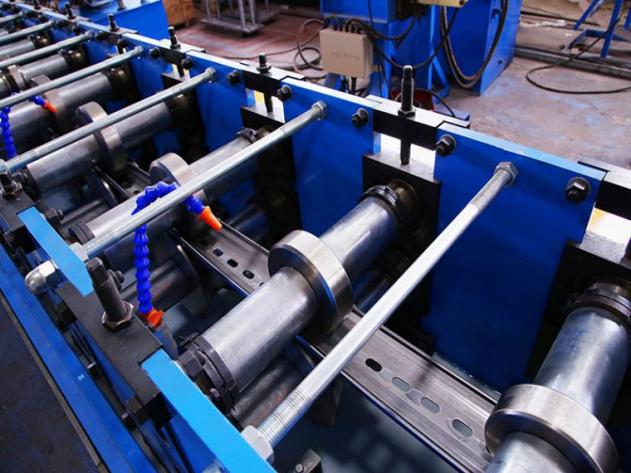

％1） ロールフォーミングマシン
b溶接によって H450タイプの鋼 で作られたodyフレーム
サイドウォールの厚さ： Q235 T18 mm ;タイロッド： 斑点

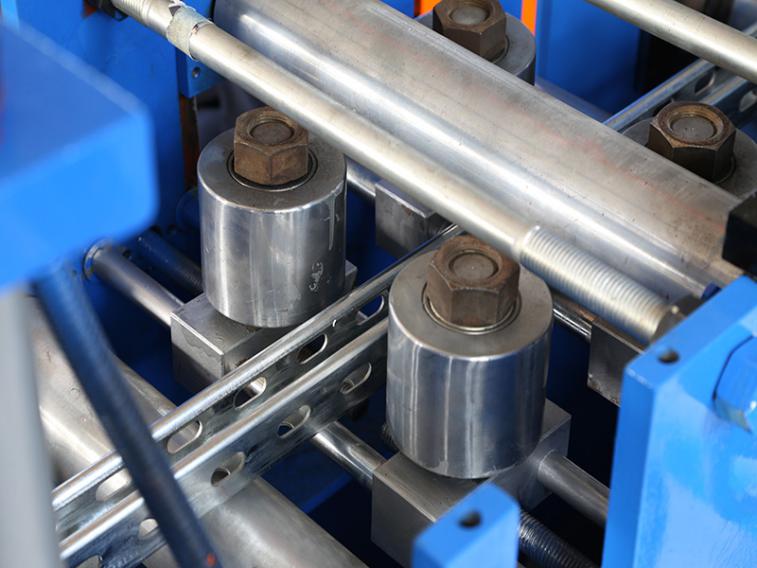

ベアリングスチール GCR15（= EN31スチール） から製造されたローラーは、厚さ, 0.04mm,で;コーティング された硬いクロム、 45＃スチールクエンチングおよび温度熱処理、ハードクロムメッキから製造された;ミラー処理（ より長い寿命と耐性 ）シャフトを備えた表面で,コーティングしました。直径= φ75 /85mm 、精密機械加工
ギア とチェーンドライブ は 22、形成さ れます
メインモーター= 15KW 、周波数速度制御
速度削減R モーター： K シリーズ
チェーン： Ziqiang（中国のトップ1ブランドDonghua Groupによる）
グレード8.8のネジボルト （安価な工場は低いグレード4.8を使用しています） を使用して、長い間マシン中にマシン構造をしっかりと長時間固定します。
製品速度： 12-18m/min （ i ncludingパンチとカット 時間）

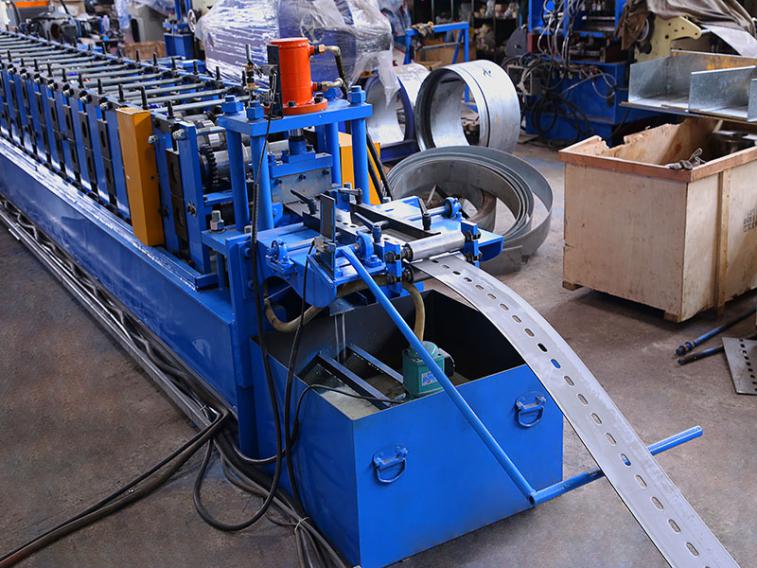

ウォーターコールドデバイスの 油圧式プリカッター
5） 油圧後 のカット
カットてポスト し し 、切断し、切断をやめ 、片を切ります。
油圧モーター： 5。kW 5; 切断圧力： 0-1 2MPA;
切削工具材料： CR12MOV （ =少なくとも100万倍の寿命が100万倍）、 HRC58-62度までの熱処理
切断電力は、 独立した エンジン油圧ステーションによって提供されます（下を参照）

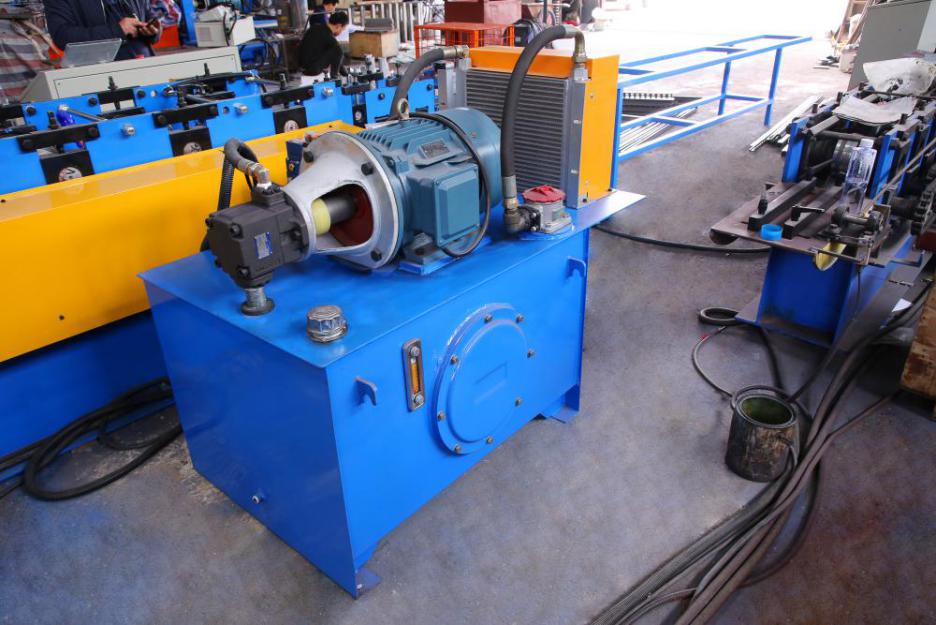

循環オイルがきれいになり、油圧システムの寿命が長くなるように、オイルろ過用のオイルフィルターを備えた 油圧システム （ UP 画像を参照）

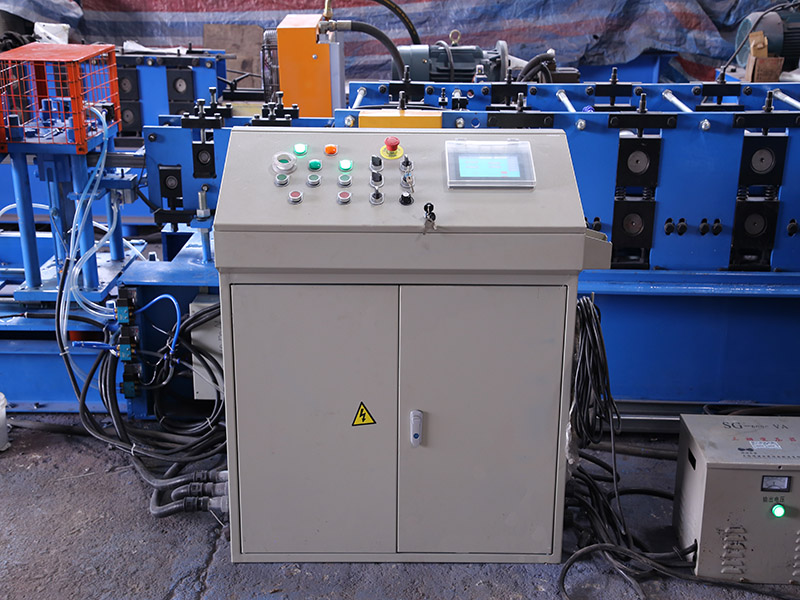

6）PLC制御システム
数量と切断長を自動的に制御します
タッチスクリーンに生産データ（生産バッチ、PC、長さなど）を入力します。
自動的に 生産を完了することができます.
組み合わせて：PLC、インバーター、タッチスクリーン、エンコーダーなど
PLC： シーメンス （ドイツのブランド）
インバーター： シーメンス （ドイツのブランド）
7インチカラータッチスクリーン：シーメンス （ドイツのブランド）
エンコーダ： オムロン （日本ブランド）
底を切り替え、光、電源、中間リレー、ACコンタクタを示します。
サーマルリレー： シーメンス （ドイツのブランド）
エアスイッチ： LG-LS （韓国ブランド）
カットツーレングストレランス≤±1 mm
制御電圧 24V

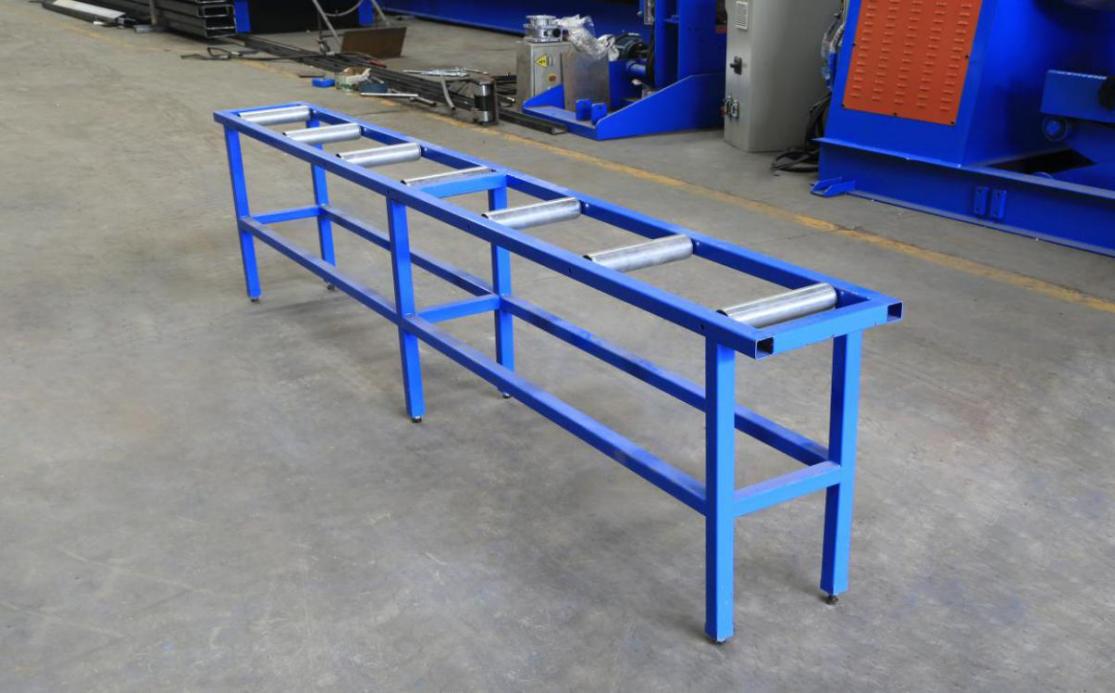

7） 出口ラック： 無力な 2つの ユニットS 、ローラーが搭載されています。

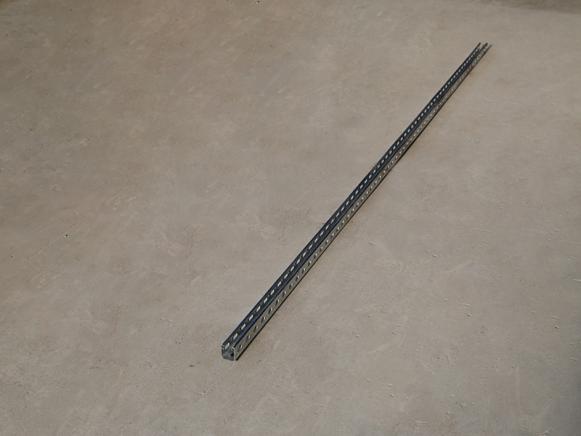

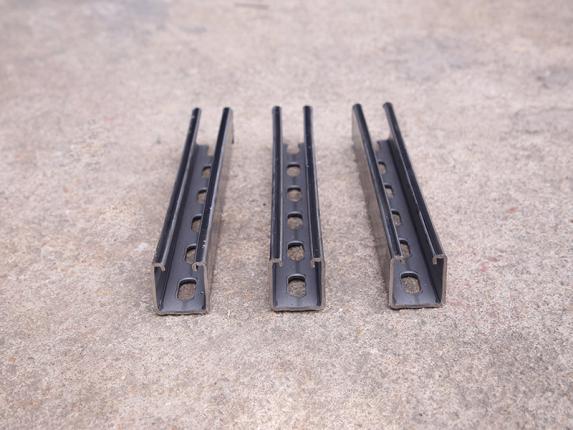

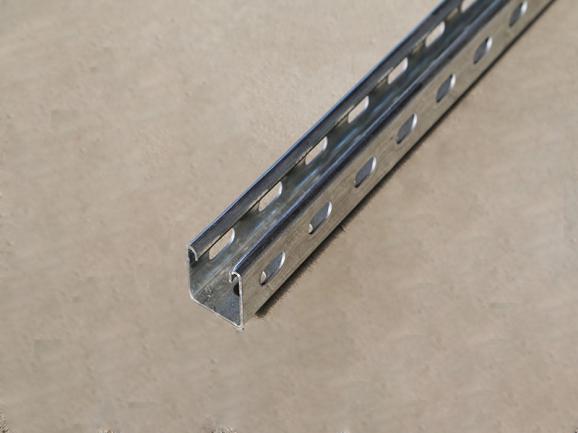

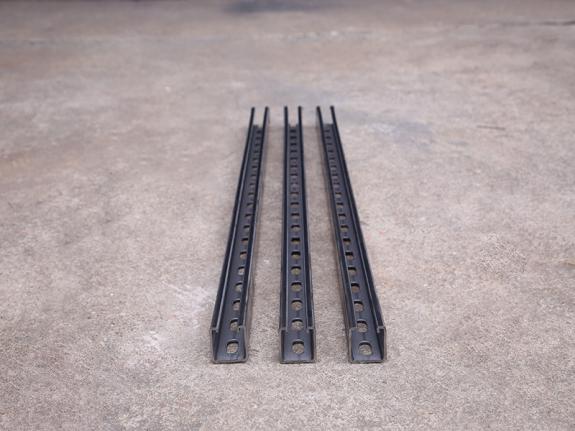

％1） 製品ショー
