プロフィール
| 材料 | 適用材質 | 亜鉛メッキ鋼板(GI) |
材料の厚さ | 0.8～1.5mm | |
降伏強度あり | 550Mpa | |
| コイル | 送り幅 | 1220mm |
コイルID範囲 | 508mm±30mm | |
容量 | 最大。5トン。 | |
機械 | ベースフレーム | H450 溶接により鋼をタイプします。 |
| 側壁の厚さ | Q235 t20mm | |
ローラー材質 | 45# スチール、硬質クロムコーティング | |
ローラーステーション | 形成までの 26/27 ステップ | |
シャフトの直径 | Φ80/95mm、高周波加工 | |
カッター | 硬度 | HRC58～62度まで熱処理 |
切削公差 | ≤±1mm | |
| 力 | 車の運転方法 | ギア/スプロケットトランスミッション |
| メインモーター | 22*2KW、周波数速度制御 | |
| カッター用ポンプモーター | 11KW | |
PLC制御システム | インバータ | シュナイダーエレクトリック/DELTA（台湾ブランド） |
タッチスクリーン | WEINVIEW（台湾ブランド） | |
エンコーダ | KOYO (日本ブランド) または OMRON (日本ブランド) | |
電圧を制御する | 24V |

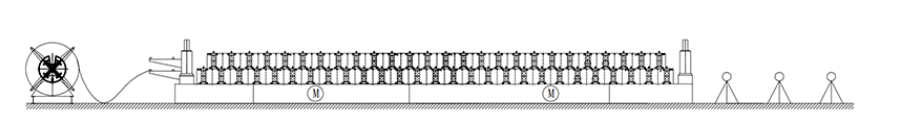

5T油圧デコイラー→手動プレカッター装置→フィードガイド装置→ロールフォーミングシステム→油圧ポストカッター装置→オートエグジットラック
技術仕様

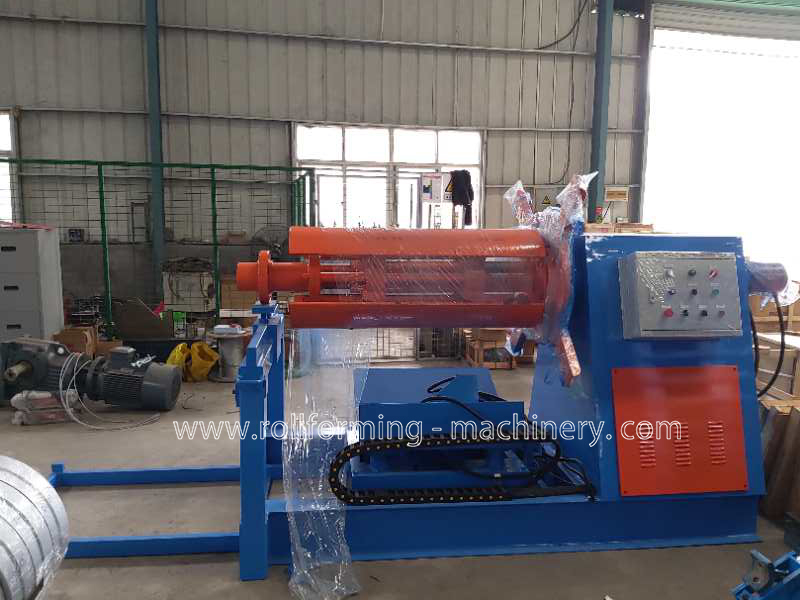

1) 5T 油圧アンコイラー: 1 セット
油圧制御スチールコイルインナーボアの収縮と停止
自動給電および自動停止装置
外径:1600mm
モーター：3KW、オイルポンプモーター:2.2KW
容量：最大5トン、コイル車付き

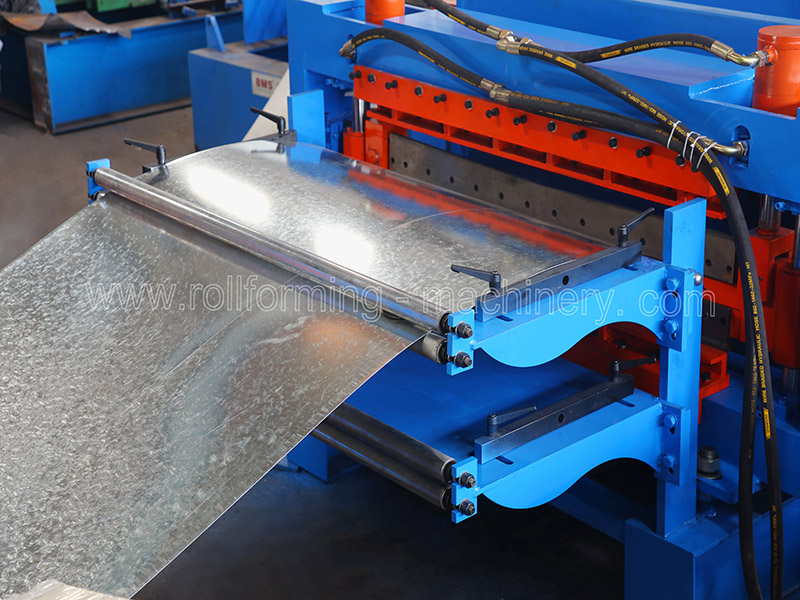

2) 油圧式プレカッター装置
シャーリングカッターの材質用途 Cr12MoV鋼(=SKD11鋼)

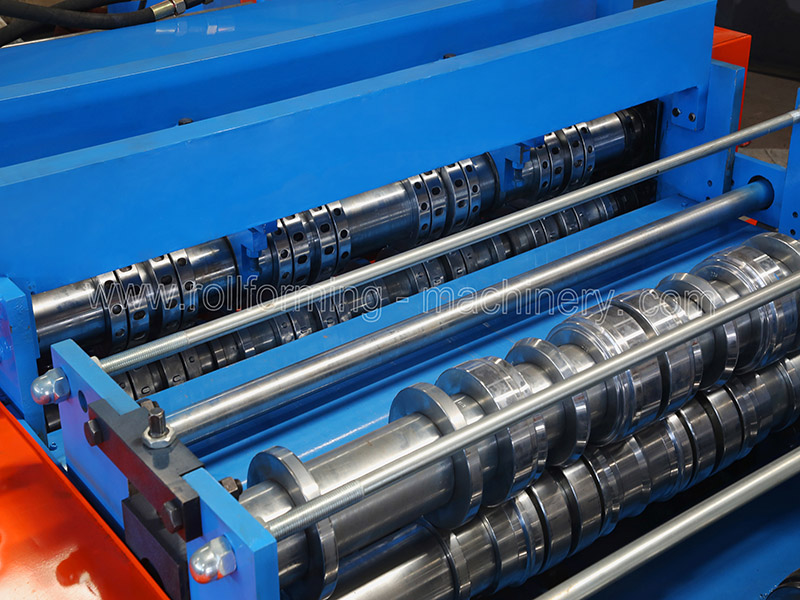

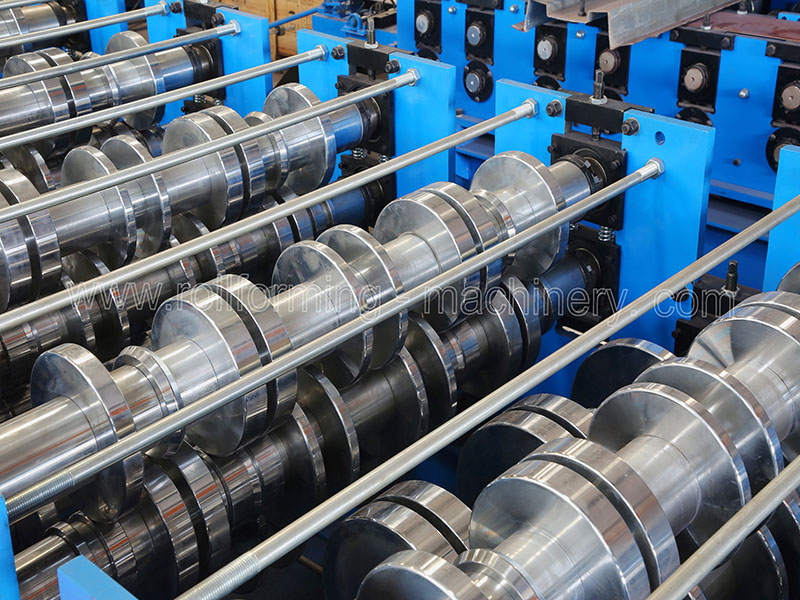

3) メインマシン
ローラーの製造元 45#スチール、ハードクロムコーティング
エンボスローラーの製造元 GCr15鋼(=EN31鋼)
熱処理、HRC 58-62 度
ロール成形速度:18～25m/分

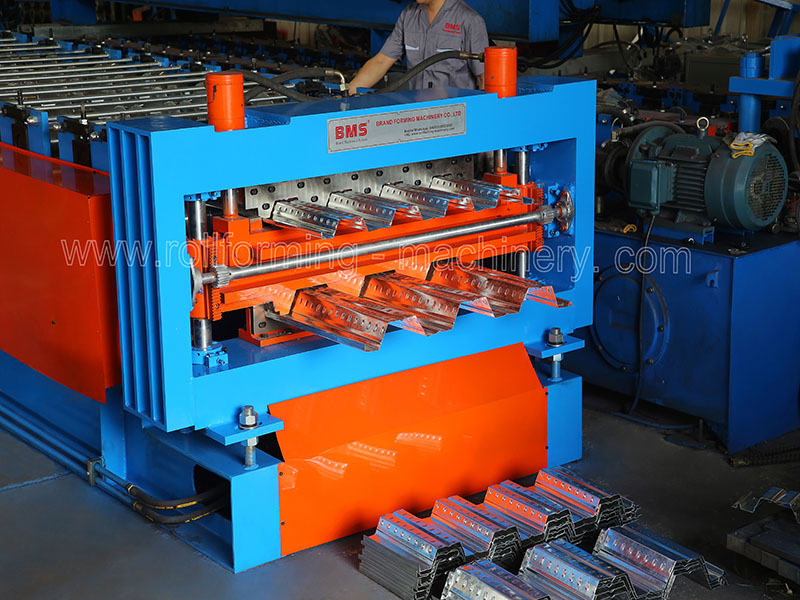

4) ポスト油圧切断装置
ポストからカット、ストップからカット、2ピースタイプの切断刃設計
油圧モーター:11KW;切断圧力:0-16MPa
切削工具の材質:Cr12MoV(= SKD11鋼)、HRC58-62までの熱処理
100万回以上の切断寿命
切断力はメインエンジンの油圧ステーションによって提供されます
5) PLC制御システム
切断量と切断長さを自動的に制御します。
タッチスクリーンに生産データ（生産バッチ、個数、長さなど）を入力します。
生産を自動的に終了できます。
組み合わせ：PLC、インバータ、タッチスクリーン、エンコーダなど

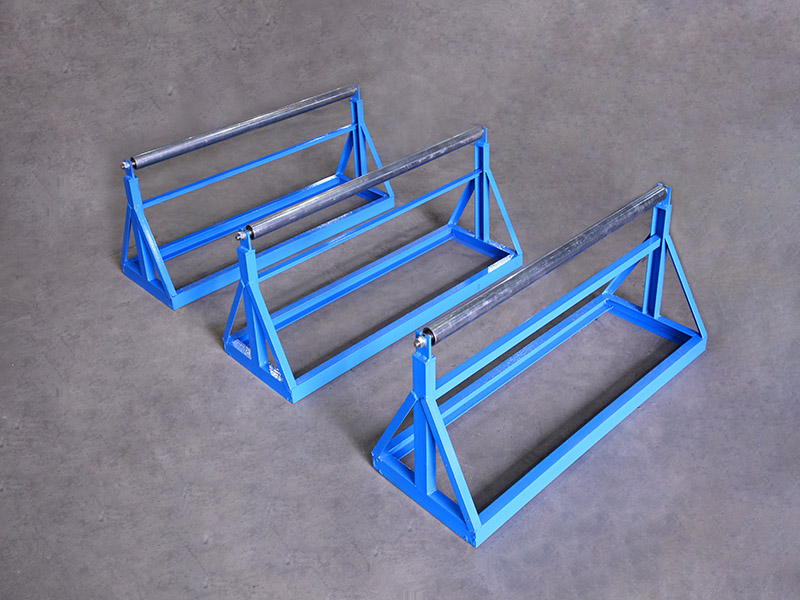

6) 出口ラック:3つのユニット

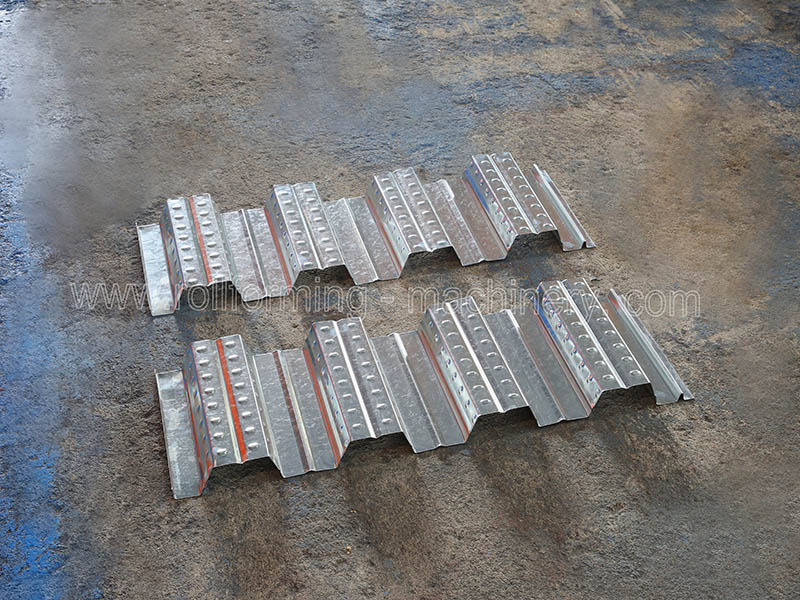

7) 製品展示
梱包方法:機械本体は裸であり、 プラスチックフィルムで覆われています（埃や腐食を防ぐため）、コンテナに積み込まれ、スチールロープとロックでコンテナにしっかりと固定され、長距離輸送に適しています。
アフターサービス
1. 保証は 24 月 クライアントがマシンを受け取った後。
24 か月以内に、交換部品をお客様に無料で宅配します。
2. 当社は、機械の寿命全体にわたって技術サポートを提供します。
3. 当社の技術者を派遣して、お客様の工場に設置し、労働者を訓練することができます。 追加費用。
