の指定

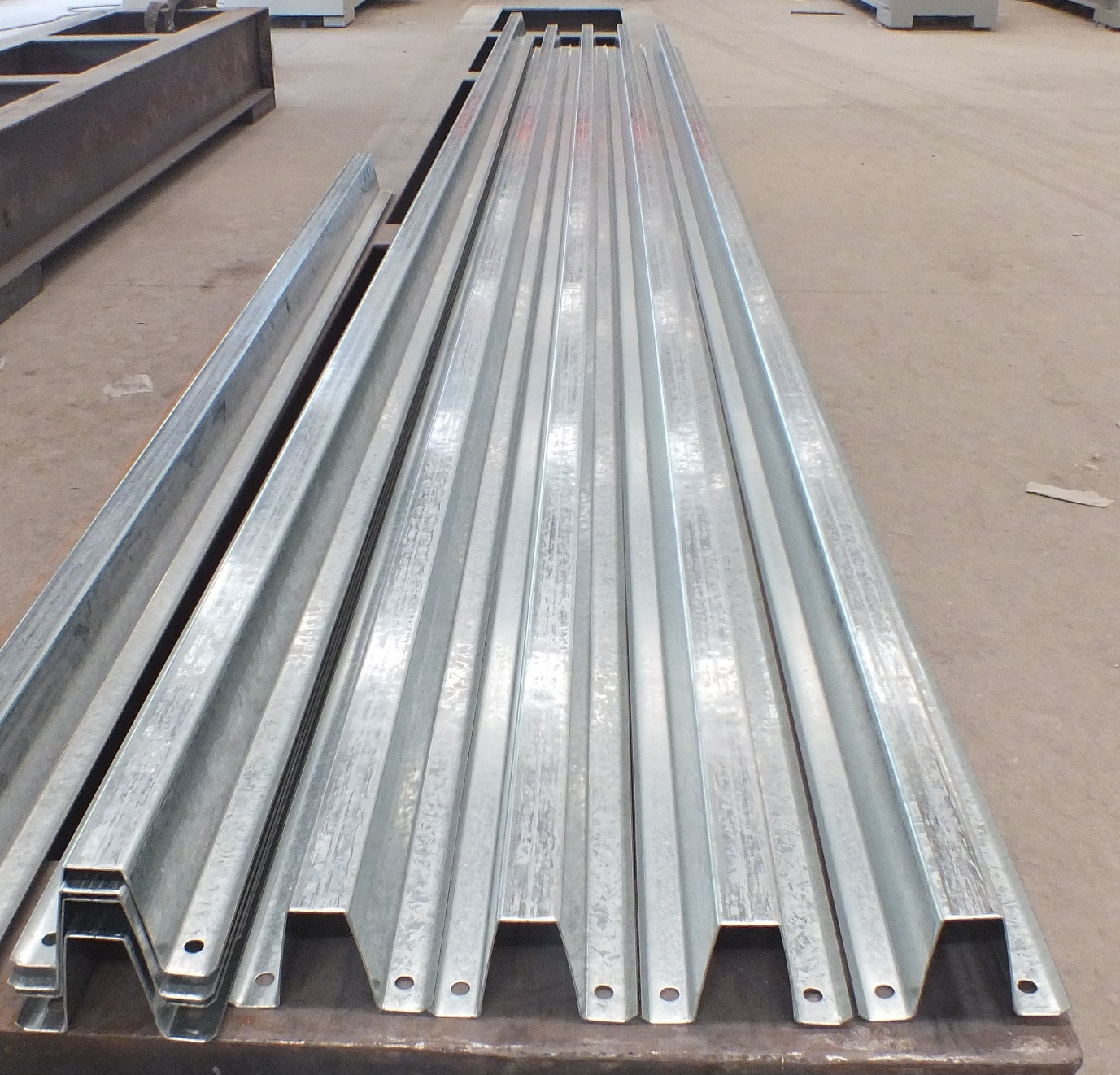

機械を形作るロールオメガプロファイル

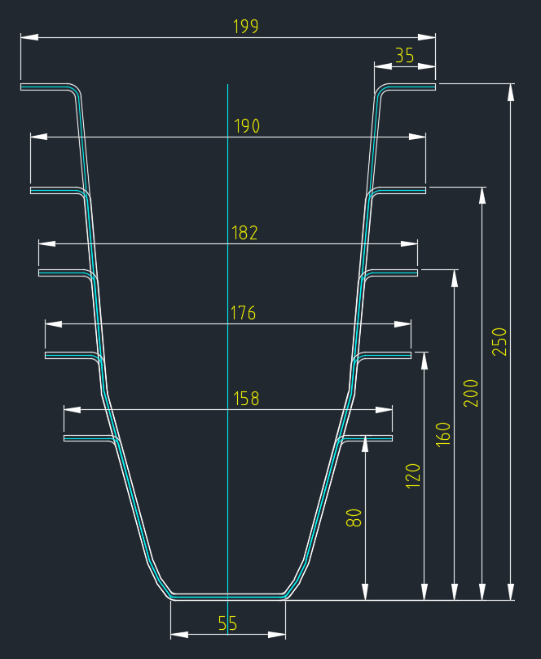

ⅰ。プロファイル図
プレートベンドの内部無線：3mm
Ⅱ。材料：
材料の厚さ： 1.5~3.0mm
適用材料：S320GDおよびS350GD亜鉛メッキ鋼コイル
ⅲ.Machineコンポーネント

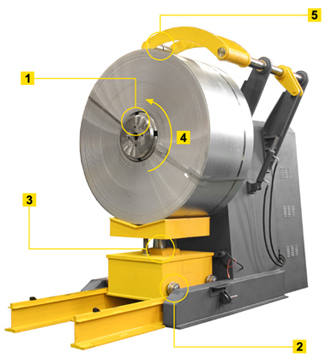

1）油圧デコイラー：1トン1トン
油圧システムはコイルの内側穴を拡大します。ポンプモーター：3kW
回転速度を調整するための周波数インバータ、モーター：7.5kw
電動制御キャビネット付き、電動式、
最大です。給電幅：640mm、コイルID範囲：510±30 mm。
最大容量：10tton、油圧保持腕、油圧積載車、移動式車。コイルキャリッジレール長さ3000mm
コイルカー：コイルカーの前進/後方ストロークMAX 3000mm
2）冷間圧延機：
a。 7つの矯正ローラ（3ローラ4ダウンローラ）付きの給餌材料ガイドおよびレベリング装置を用いて、軸径=95mm、精密機械加工

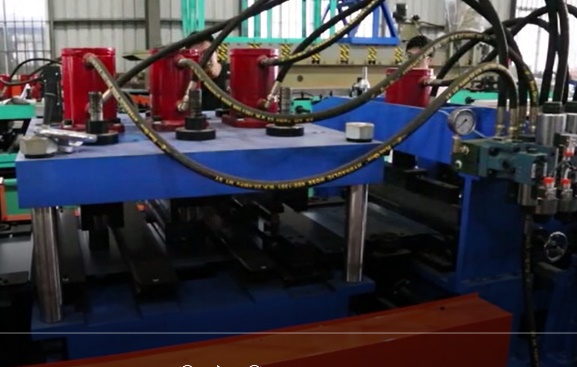

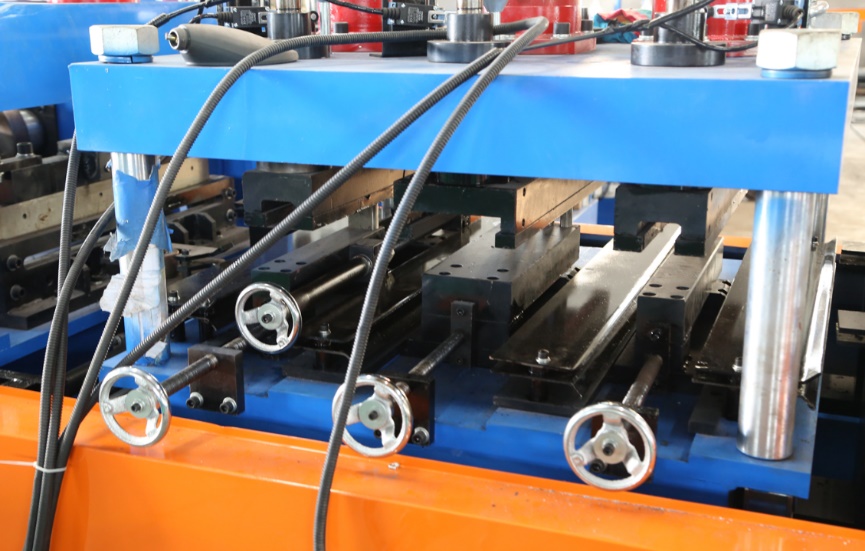

b。 3つのシリンダー穴のプリパンチシステム：
各プレスで30×20の2穴の容量で、
穴間の距離の手動調整（TRASVERSAL）
ロール形成ラインでプログラム可能な穴間の縦距離。
パンチピン材料：CR12MOV（= D2スチール）
単気筒油圧プレカッティングシステム：
油圧プレシアリングデバイス、
切削工具材料：CR12MOV（= D2スチール）、 熱処理
油圧モーター：11KW（中国ブランド）
c。から作られたボディフレーム450＃溶接による鋼鉄
ローラーから製造されましたツーリングスチールCR12（= D3スチール）、精密加工、熱処理。
45＃、シャフトの直径から製造されたシャフト=90mm/√75mm、精密機械加工
ギアボックス駆動,24ステップ申込用紙へ
メインモーター=22kw * 2通常のモーター（サーボモーターではありません)
サイズ変更モーター：0.75kw×2pcs（中国ブランド付き）
パンチングのための3メートルのプロファイルを考慮して5メートルのプロファイルを考慮した8m / minを形成する
クイック変更サイズ設計、各サイズの各サイズは5~10分で変化します（伝統的な古いスタイルのマシンのようなローラーやスペーサーを変更する必要はありません）。

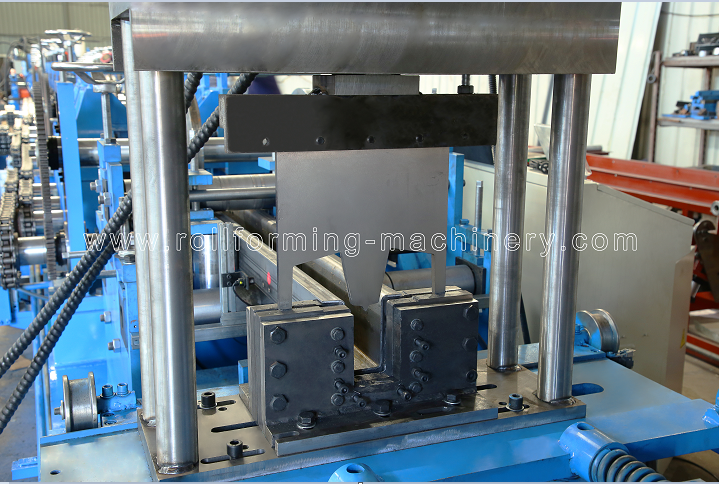

3）特許の普遍的な油圧ポスト切断装置：
油圧ポストカットブランキング切断で、切断を止めます。
カッターポストターとプリカッター同じ油圧モーターを使用
3ブレードタイプ、異なるサイズの調整
切削工具材料：CR12MOV（= D2スチール）、 熱処理

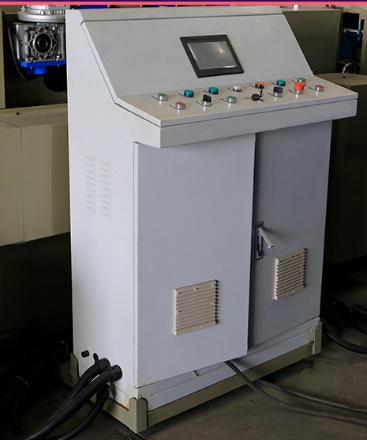

4）PLC制御システム
数量、切断長を自動的に制御します
PLC、インバータ、タッチスクリーン（英語と中国語の両方）、エンコーダなどと組み合わせる
PLC：シーメンスブランド
インバータ：シュナイダー電気ブランド
タッチスクリーン：シーメンスブランド
エンコーダー：オムロンブランド（日本）
長さずれの許容誤差≦±1 mm
制御電圧24V

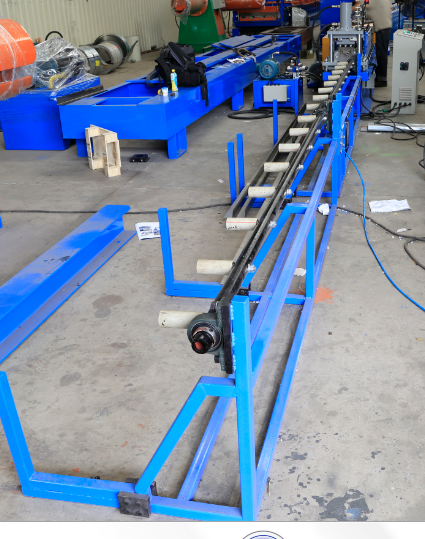

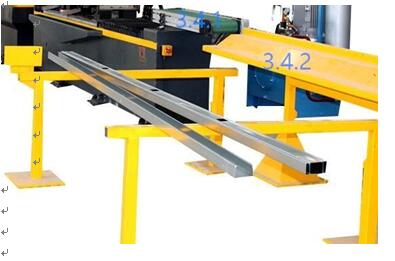

5）ラックの出口：
自動オフロードテーブル6メートル、空気源は買い手によって提供されます

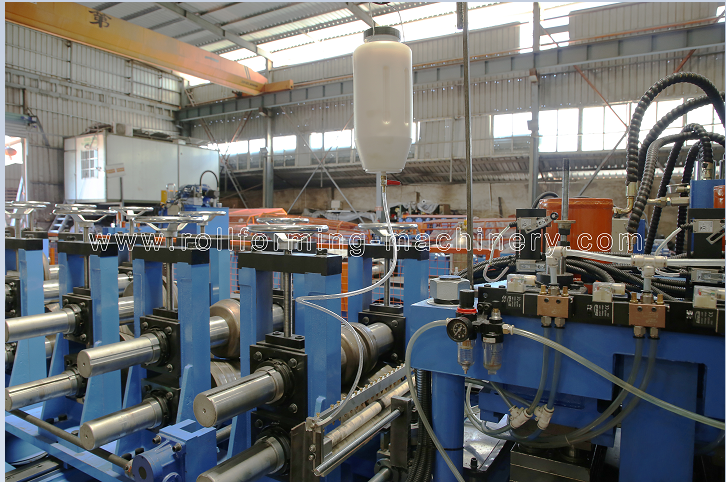

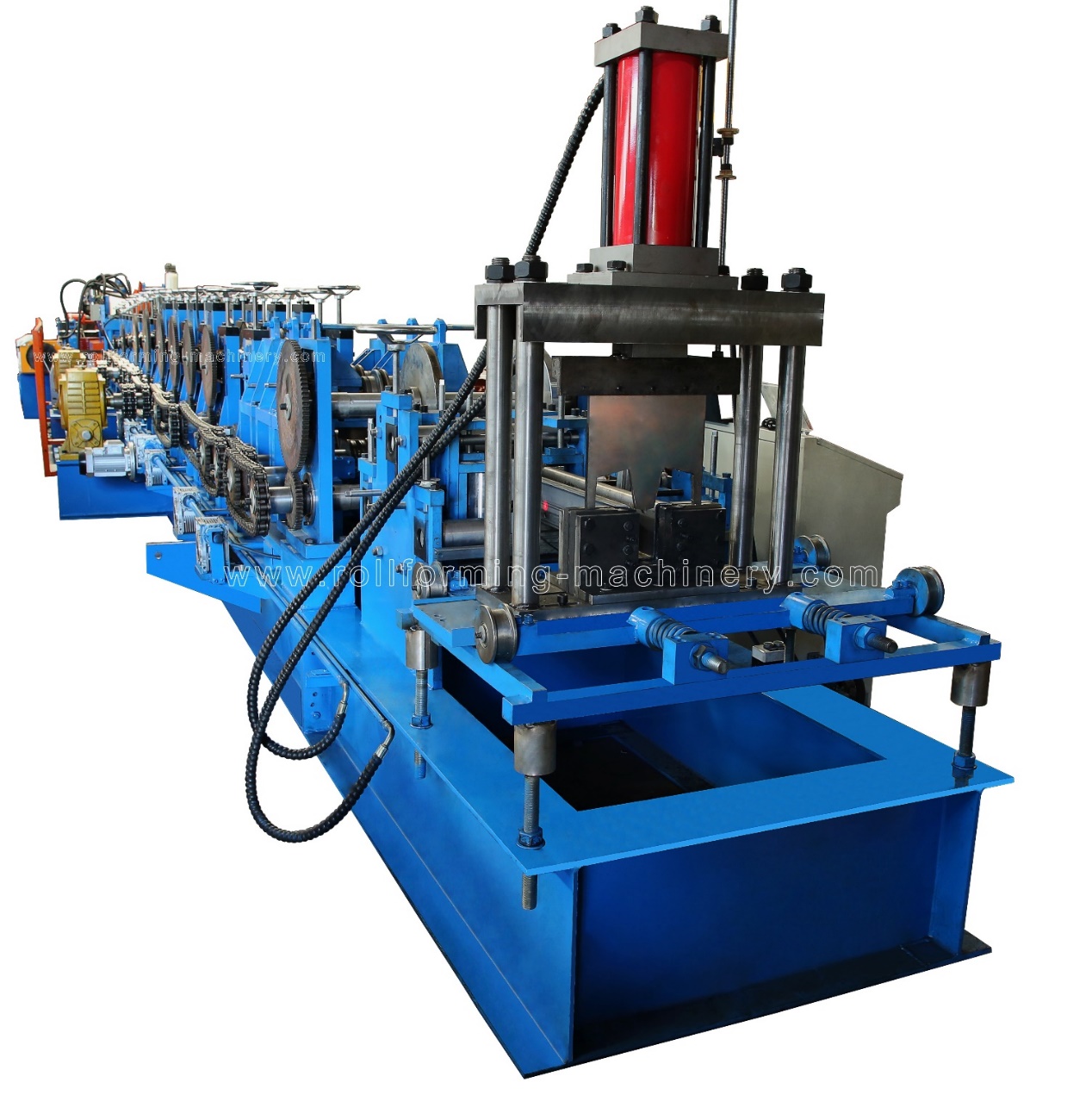

ⅳ。 マシン写真（参考用）
