ロールフォーミングは、金属シートを連続曲げを通じて望ましいプロファイルに変換する重要な製造プロセスです。これは、その効率と複雑な断面を正確に生成する能力のために、さまざまな業界で広範囲に使用される方法です。私たちは、ロール形成の複雑さを深く掘り下げ、そのプロセス、技術の進歩、利益、およびアプリケーションを探求します。この包括的な分析は、ロール形成が現代の製造に不可欠である理由に関する貴重な洞察を提供します。
ロール形成の理解は、特定のプロファイルを持つ金属コンポーネントに依存する産業にとって重要です。このプロセスの適応性と効率性により、一貫した品質の長さの金属プロファイルを生成するための好ましい選択肢があります。を活用することにより ロール形成マシン、メーカーは精度を維持しながら高い生産性を達成します。
ロールフォーミングとは何ですか？
ロールフォーミングは、長い金属のストリップ、通常はコイルドスチールが連続したスタンドに取り付けられたロールのセットに渡される連続曲げ操作です。各セットは、目的の断面が取得されるまで、曲げの増分部分を実行します。これは、長さが長く、大量の一定のプロファイル部品を生産するための理想的なプロセスです。
このプロセスは、幅が1インチから30インチ、厚さ0.012〜0.2インチの範囲の板金の大きなコイルから始まります。金属は、工場のロールに入るときに適切に整列するエントリガイドを介して供給されます。ロールは、目的のプロファイルに一致するように正確に機械加工されており、生産実行中の精度と一貫性を確保します。
ロール形成プロセス
ロール形成プロセスは、フラットメタルを複雑なプロファイルに変換するためのいくつかの段階を含む洗練された方法です。各段階は、目的の仕様と品質を備えた最終製品を達成するために不可欠です。
解体と準備
このプロセスは、金属ストリップを解消することから始まります。大きなコイルは、金属をラインに供給するUncoilerまたはDecoilerマシンに取り付けられています。金属は、コイル状になって自然な湾曲を持っている可能性があるため、レベラーまたはフラットナーを通過して、セットを排除し、形成する前に平らであることを確認します。この段階では、最終製品の欠陥を防ぐために適切なアライメントが重要です。
プレプレス操作
金属が形成ロールに到達する前に、パンチング、ノッチング、エンボス加工などのプレプレス操作を受ける可能性があります。これらの操作は、二次処理を必要とせずに穴、スロット、インデントなどの機能を追加します。これらのステップをロール形成ラインに統合すると、効率が向上し、生産時間が短縮されます。
Advanced Automationは、プレプレス操作中に正確な制御を可能にします。プログラム可能なロジックコントローラー（PLC）は、タイミングとシーケンスを管理し、各機能が正確に配置されるようにします。この統合は、厳しい仕様を満たす複雑なコンポーネントを生成するために不可欠です。
形成段階

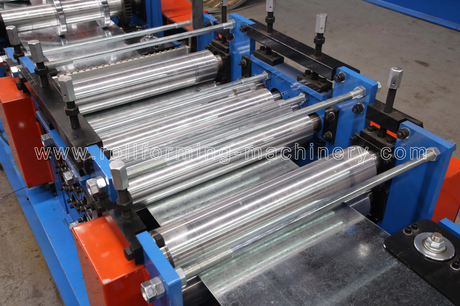

ロール形成プロセスの中心は、形成段階にあります。金属ストリップは、一連のロールステーションを通過し、それぞれが増分曲げを実行します。ローラーは、花のパターンを使用して正確に設計されており、金属がミルを経て進行するにつれて金属がとる形状のシーケンスをレイズします。
コンピューター支援設計（CAD）およびコンピューター支援製造（CAM）ソフトウェアは、ローラーダイとフォーメーションシーケンスの設計に重要な役割を果たします。これらのテクノロジーにより、エンジニアはプロセスをシミュレートし、ローラー形状を最適化し、製造前の潜在的な問題を予測することができます。
カットオフと排出
金属が目的のプロファイルを達成した後、長さにカットされます。これは、形成される前に金属が切断されるプリカットダイ、または形成後に切断されるカット後のダイを使用して実行できます。カット後のダイは、継続的な動作とより高い効率を可能にするため、より一般的です。
カットオフメカニズムは、生産量を減らすことなく正確な長さを確保するために、ライン速度と同期する必要があります。高度なシステムでは、材料とともに移動する飛行カットオフを使用して、ラインを止めることなくカットを行います。その後、完成した部品は、パッケージングまたはさらに処理のために排出されます。
ロール形成の技術的進歩
技術革新により、ロール形成プロセスが大幅に向上しました。 CNCマシンとPLCの統合により、プロセスの多くの側面が自動化され、精度が高まり、ヒューマンエラーの可能性が減少します。これらの進歩により、複雑な形状とプロファイルを高い一貫性と再現性で形成することができます。
CNCマシンにより、ローラーのプログラム可能な制御が可能になり、さまざまなプロファイルの迅速な調整とセットアップが可能になります。この柔軟性は、チェンジオーバーの間に大規模なダウンタイムなしでさまざまな部品を生産する必要があるメーカーにとって不可欠です。プログラムを保存およびリコールする機能は、生産を加速し、効率を向上させます。
PLCは、ロール形成ラインのさまざまなコンポーネントのタイミング、シーケンス、および調整を管理します。彼らは、パンチング、切断、エンボス加工などの操作がライン速度と同期することを保証します。 PLCが提供するリアルタイムの監視と診断は、プロセス制御を強化し、逸脱が発生した場合に即時調整を可能にします。
ロール形成の利点と利点
Roll Formingは、多くの業界で金属型の好ましい方法となる多くの利点を提供します。その利点は、効率、費用対効果、および高精度で複雑なプロファイルを生成する能力に起因しています。
効率
ロール形成の継続的な性質により、最小限のダウンタイムで大量生産が可能になります。このプロセスは自動化されているため、手動介入の必要性が減り、人件費が削減されます。プレプレス操作の統合により、二次処理の必要性がなくなり、効率がさらに向上します。
費用対効果
ロールフォーミングはコールドフォーミングプロセスです。つまり、金属を加熱する必要はありません。これにより、暖房に関連するエネルギーコストが節約され、金属の熱応力が軽減されます。ローラーの正確な設計により、材料の廃棄物が最小限に抑えられ、ユニットあたりのコストが削減され、大規模な生産ランで経済的に有利になります。
柔軟性と精度
このプロセスは、鋼、アルミニウム、銅など、さまざまな金属に対応できます。複雑なプロファイルと複雑な形状を作成することができます。ロール形成の精度により、すべての部品にわたって一貫した品質が保証され、緊密な許容範囲と高い表面仕上げ基準が維持されます。
ロール形成で使用される金属
ロールフォーミングは、処理できる金属の種類では多用途です。金属の選択は、強度、導電率、重量、耐食性など、アプリケーションの要件に依存します。
鉄金属
鉄金属には鉄が含まれており、その強度と耐久性で知られています。ロール形成で使用される一般的な鉄金属は次のとおりです。
鋼：その強度と汎用性のために広く使用されています。
ステンレス鋼：耐食性を提供し、耐久性を必要とするアプリケーションに最適です。
亜鉛めった鋼：屋外用途に適した耐食性の強化のために亜鉛でコーティングされています。
非鉄金属
非鉄金属には鉄が含まれておらず、導電率や重量などの特性には選択されます。一般的な非鉄金属は次のとおりです。
アルミニウム：航空宇宙および自動車産業で使用される軽量および腐食耐性。
銅：電気コンポーネントで使用される優れた電気伝導率。
真鍮：銅と亜鉛の合金、その加工性と腐食抵抗で知られています。
ロール形成プロセスの種類
目的のプロファイルとアプリケーションに応じて、さまざまなロール形成プロセスが採用されています。各方法は独自の利点を提供し、特定の種類の製品に適しています。
形状ローリング
形状ローリングには、材料の厚さを変えることなく、特定の断面プロファイルに金属を形成することが含まれます。一般的には、梁、チャネル、レールを生成するために使用されます。このプロセスでは、複雑な形状を達成するために正確なローラー設計が必要です。
リングローリング
リングローリングは、より小さな直径のリングを大きいものに転がすことにより、シームレスなリングを生成します。ベアリング、フランジ、ギアブランク用のリングの製造に使用されます。このプロセスは、材料の変形のためにリングの機械的特性を強化します。
ロールベンディング
ロール曲げは、金属板またはセクションで大きな半径の曲がりを形成します。これは、材料をロールに渡すことで達成され、圧力をかけて目的の曲率を作成します。この方法は、チューブ、パイプ、円筒形のシェルなどのコンポーネントの生産に使用されます。

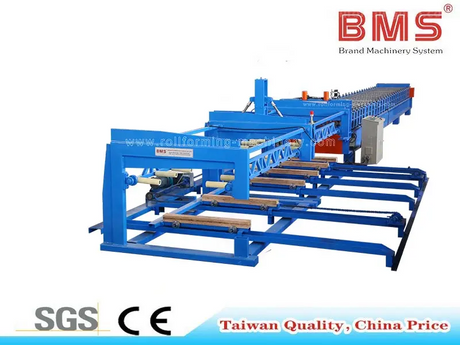

ロールフォーミングマシン
ロールフォーミングマシンは、ロール形成プロセスを実行するように設計された特殊な機器です。それらは、生成するプロファイルと必要な生産量によって、複雑さとサイズが異なります。
スタッドおよびトラックマシン
これらのマシンは、パーティション壁のスタッドやトラックなど、構造に使用されるフレーミングコンポーネントを生成します。彼らはさまざまなサイズと鋼のゲージを処理し、さまざまな建物の要件に柔軟性を提供します。パンチと切断の統合により、組み立ての準備ができているコンポーネントの生産が可能になります。
シームレスなチューブマシン
シームレスチューブロール形成マシンは、エッジを形成および溶接することにより、チューブを作成します。 TIG溶接は、その精度と制御のために、一般的に溶接プロセスに使用されます。これらの機械は、自動車、建設、製造業の用途向けのチューブを生産しています。
ラップマシン
ラップロールフォーミングマシンは、板金にフランジまたはエッジを形成し、L字型プロファイルまたは複雑なフランジを作成します。ドアフレーム、窓枠、その他の建築要素などのコンポーネントの製造に使用されます。マシンは高速を供給し、精度のある複雑なプロファイルを生成できます。
アプリケーションと製品
ロールフォーミングは、その汎用性と効率のため、さまざまな業界でアプリケーションを見つけます。一貫した品質の複雑なプロファイルを生成する機能により、さまざまなセクターの製造コンポーネントで非常に貴重です。
建設業界
建設中、ロール形成により、金属屋根、羽目板、溝、フレーミングコンポーネントが生成されます。精度と一貫性により、建設資材がシームレスに合わせることができ、建物の構造的完全性と審美的な魅力を高めます。ジョイントのない長さの長さを生成する能力は、屋根材およびサイディングアプリケーションの漏れポイントを減らします。
自動車産業
自動車セクターは、ロール形成を利用して、シートトラック、バンパー、構造コンポーネントなどの部品を製造しています。ロール形成された部品の強度と精度は、車両の安全性と性能に貢献します。高度な高強度鋼は複雑な形状に形成され、構造の完全性を維持しながら重量を減らします。
アプライアンスの製造
多くの場合、アプライアンスには、フレーム、サポート、およびハウジング用の特定のプロファイルを備えた金属コンポーネントが必要です。ロールフォーミングは、これらの部品を効率的かつ高精度で生成する機能を提供します。一貫した品質により、組立ラインがスムーズに動作し、ダウンタイムを減らし、生産性を向上させることができます。
結論
ロールフォーミングは、現代の製造業の基礎であり、効率、精度、汎用性を提供します。大量に複雑なプロファイルを生産する能力は、建設から自動車に至るまでの産業で不可欠なプロセスとなっています。技術の進歩は、その能力を強化し続け、品質をさらに向上させ、コストを削減する自動化と制御システムを統合しています。
ロール形成プロセスを理解することにより、メーカーとエンジニアはその利点を完全に活用できます。を統合すると、生産性が向上し、製品設計の革新の機会が開かれます。 特定のアプリケーションに合わせた産業が進化するにつれて、ロール形成は、新しい材料と要件に適応する重要なプロセスのままであり、その関連性と重要性を維持します。 ロール形成マシン
よくある質問（FAQ）
1.他の金属形成プロセス上でロール形成の主な利点は何ですか？
ロールフォーミングは、高精度と一貫性を備えた複雑なプロファイルの継続的な生産を提供します。関節のない長さの長さの効率的な製造を可能にし、押出やスタンピングなどのプロセスと比較して、材料の廃棄物とエネルギーコストを削減できます。
2。ロール形成は、高度な高強度鋼などの高強度材料を処理できますか？
はい、ロールの形成は、高度な高強度鋼やその他の挑戦的な材料を処理できます。漸進的な曲げプロセスは、材料のひずみを減らし、構造の完全性を損なうことなく高強度金属の形成を可能にします。
3. CNCやPLCなどのテクノロジーは、ロール形成プロセスをどのように強化しますか？
CNCマシンは、ローラーの位置と動きをプログラム可能な制御を提供し、迅速な調整と正確なプロファイルの形成を可能にします。 PLCは、操作のシーケンスとタイミングを管理し、同期とリアルタイムモニタリングを確保し、効率と品質の制御を強化します。
4.ロールフォーミングを使用して一般的に作られている製品の種類は何ですか？
ロールフォーミングは、金属の屋根や羽目板、バンパーやシートトラックなどの自動車部品、アプライアンスフレーム、構造コンポーネントなどの幅広い製品を製造するために使用されます。その汎用性により、さまざまな業界でのアプリケーションが可能になります。
5.ロール形成ラインにパンチングや溶接などの二次操作を組み込むことは可能ですか？
はい、パンチング、ノッチング、エンボス加工、溶接などの二次操作をロール形成ラインに統合できます。この統合は、個別の処理手順の必要性を排除し、生産時間を短縮することにより、効率を向上させます。
6.ロールフォーミングは、製造業のコスト削減にどのように貢献しますか？
ロールフォーミングは、室温で動作するため、効率的な材料の使用、最小限の廃棄物、および低エネルギー消費によりコストを削減します。自動化と生産速度が高いと、人件費が削減され、生産量が増加し、ユニットあたりのコストが削減されます。
7.ロール形成用の金属を選択する際に重要な考慮事項は何ですか？
重要な考慮事項には、材料の延性、強度、厚さ、および腐食抵抗や導電率などの最終製品の望ましい特性が含まれます。金属は、必要なプロファイルを達成するために、割れずに段階的な変形に適している必要があります。
